Après la ps2, je démonte la ps3

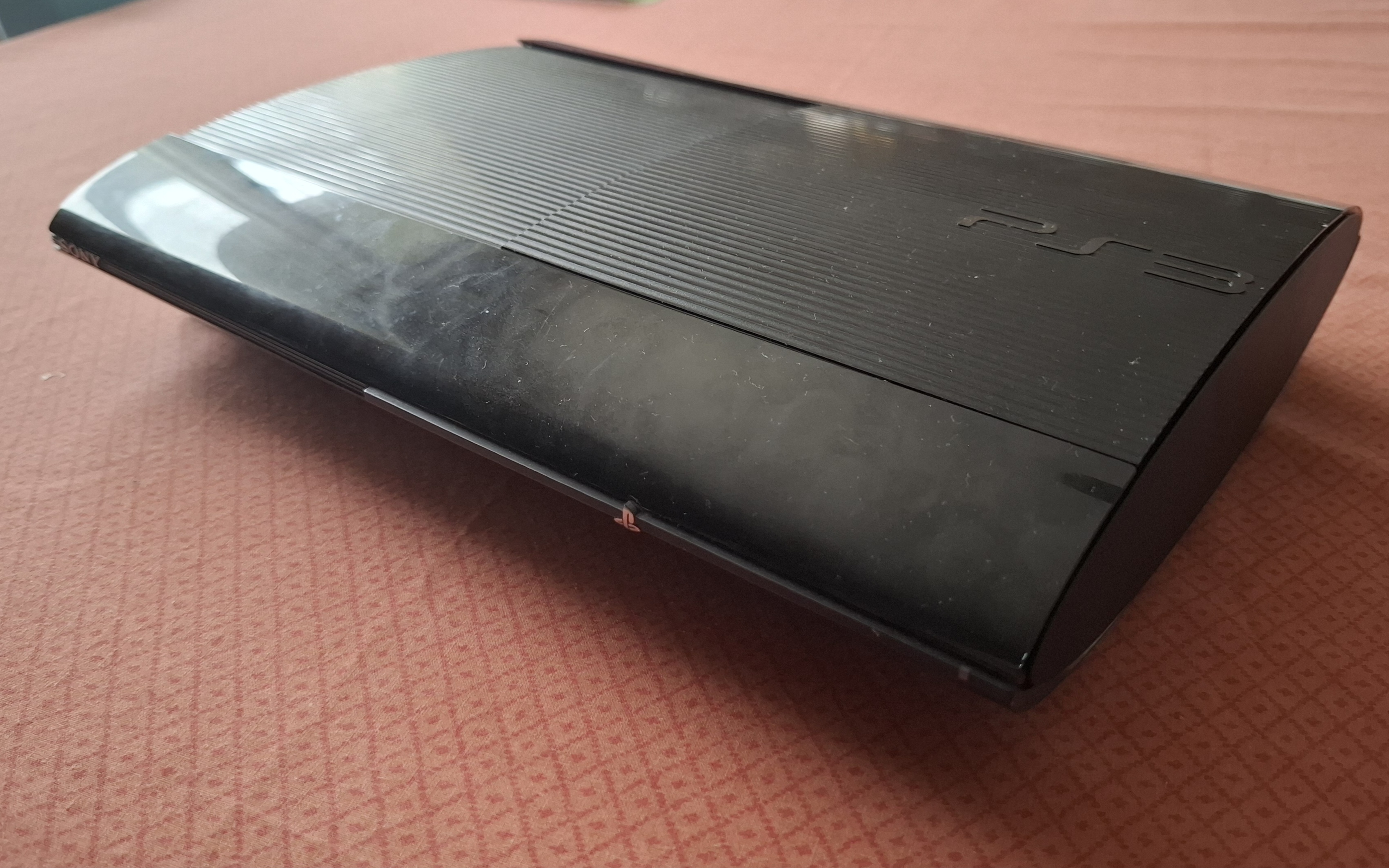

salut à tous, on se retrouve pour démonter ma ps3 ultra slim CECH - 4204 A

Cette fois ci Ifixit n'avait pas de tuto donc je me suis aidé de cette vidéo : https://www.youtube.com/watch?v=rtGa5sp95LE&t
Je ne suis bien sûr en aucun cas responsable si vous suivez ce tuto et qu'il vous arrive un souci, ou que vous reproduisez mes bidouilles et que votre maison brûle...

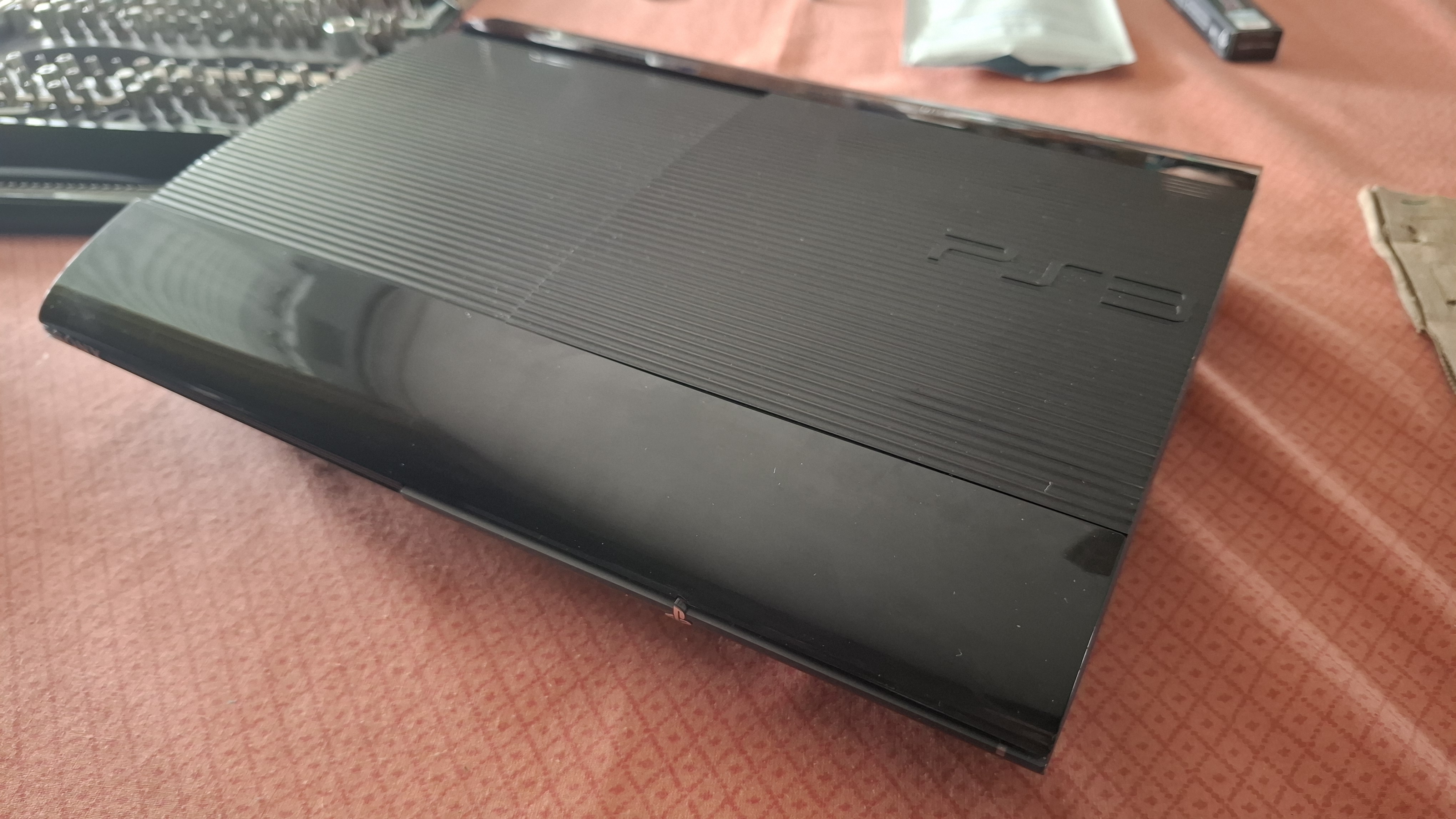

Voici ma ps3. Pour gagner du temps j'ai retiré le cache SSD, car sur la mienne c'est une galère monstre à retirer.

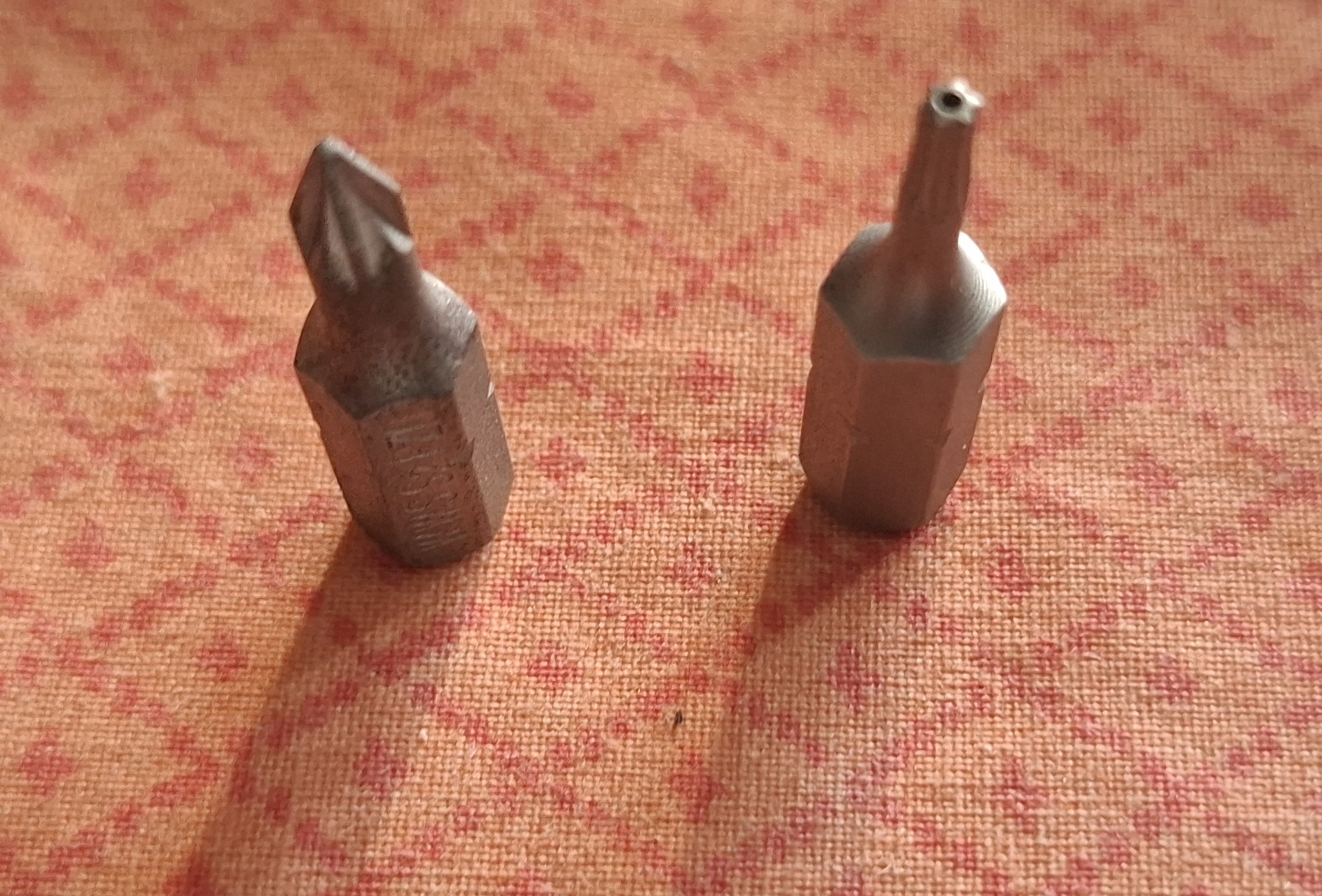

Coté outillage, deux tournevis seront utiles : un cruciforme et un torx avec un trou au milieu. Un stylo peut aider.
Au besoin vous pouvez ouvrir ces images dans un autre onglet pour les avoir en ENOOOOOOOOORME.

Ensuite on la retourne et on commence à rentrer dans les enfers...
Pour cela, on retire les 3 caches du bas ( deux dans mon cas, l'un à disparu pendant les 12 ans de service... ), et aussi le sticker de garantie ( qui à décidé lui aussi de partir, le jour avant ce démontage... ).

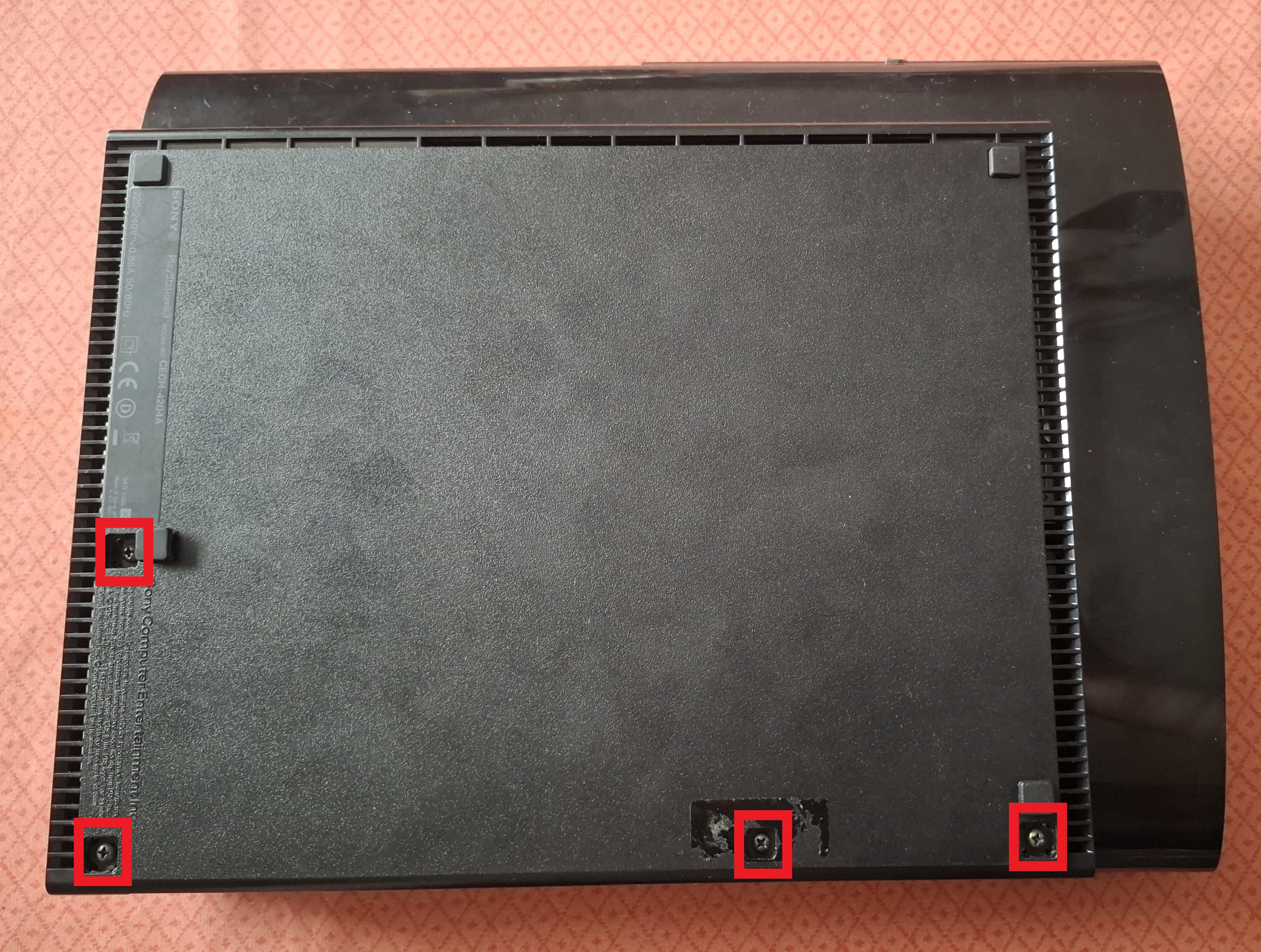

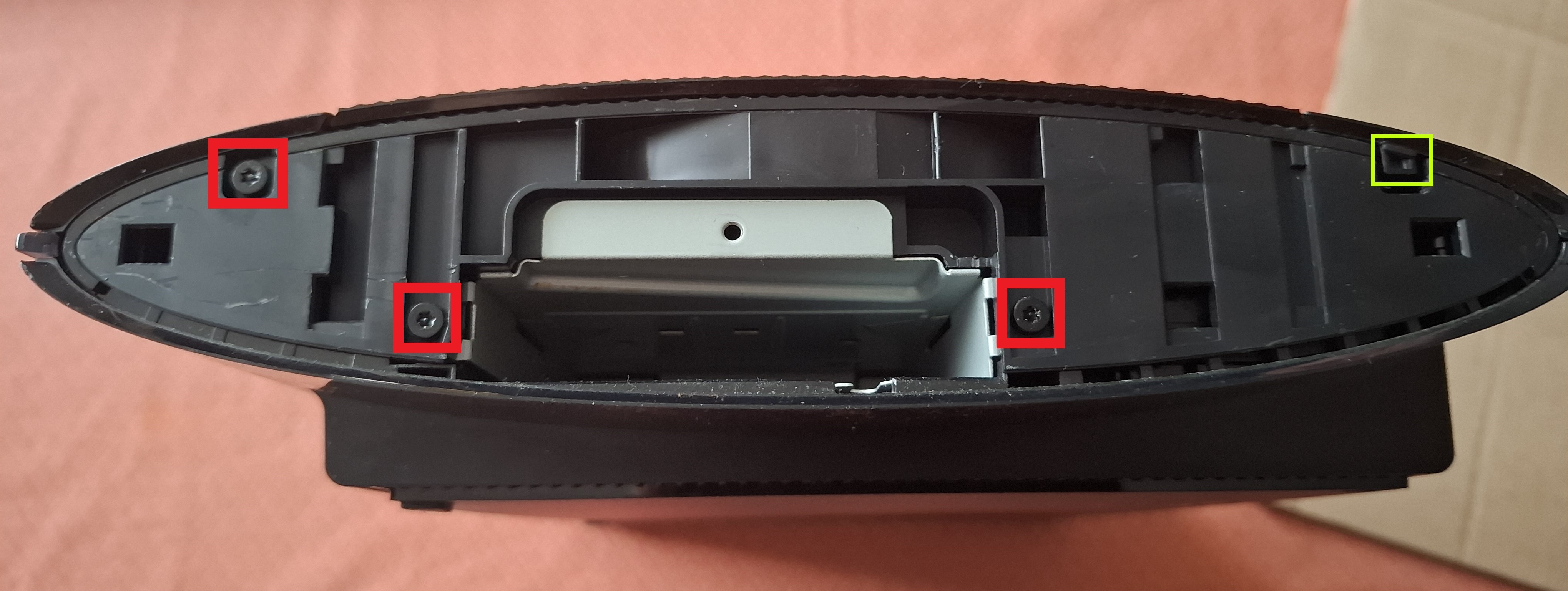

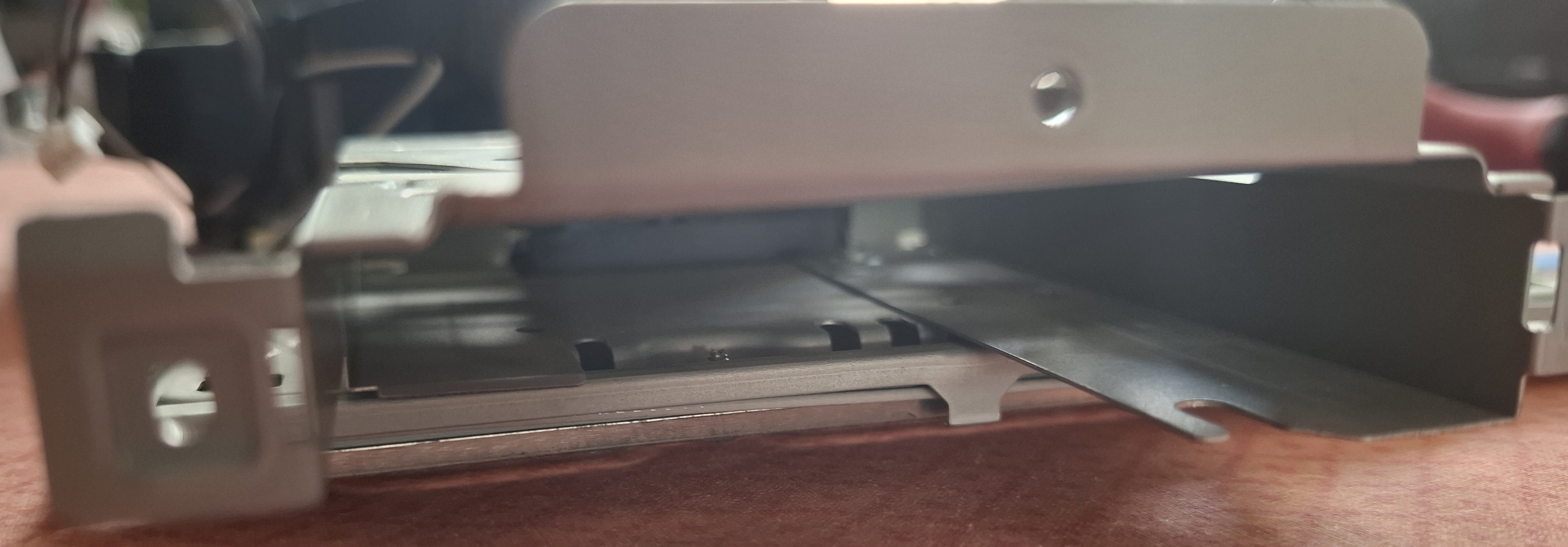

On tourne ensuite la console sur la tranche, coté support disque dur pour retirer 3 vis et le support disque si vous en avez ajouté un. Dans mon cas oui, mais d'origine, non ( en tout cas pour cette référence ).

Nous pouvons remettre la console dans le bon sens, pour retirer le premier plastique brillant. Pour cela, avec un tournevis, on abaisse la petite patte encadrée en vert sur la photo dessus, puis on glisse cette plaque en plastique vers la gauche ( l'éloigner de cette patte ).

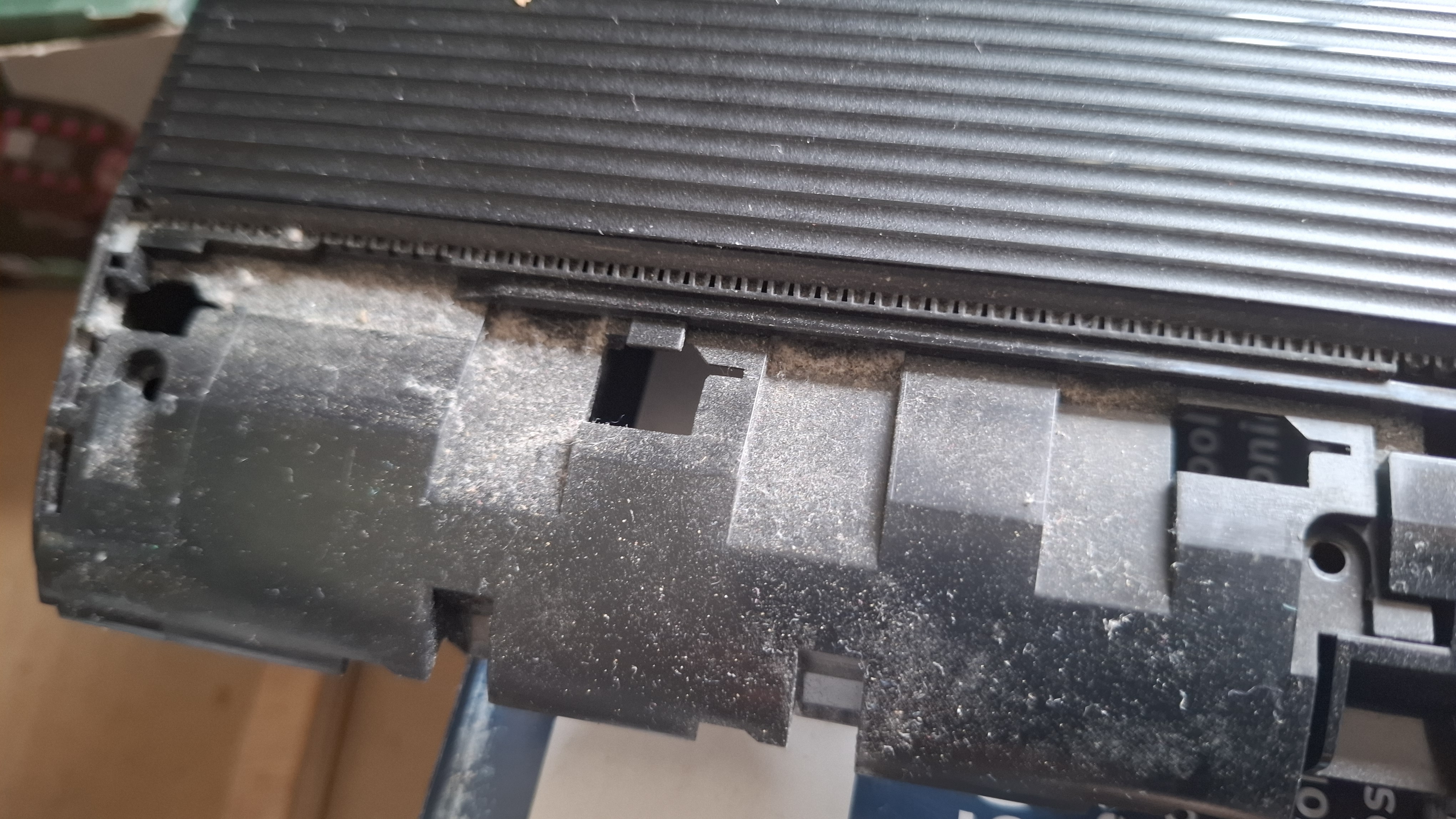

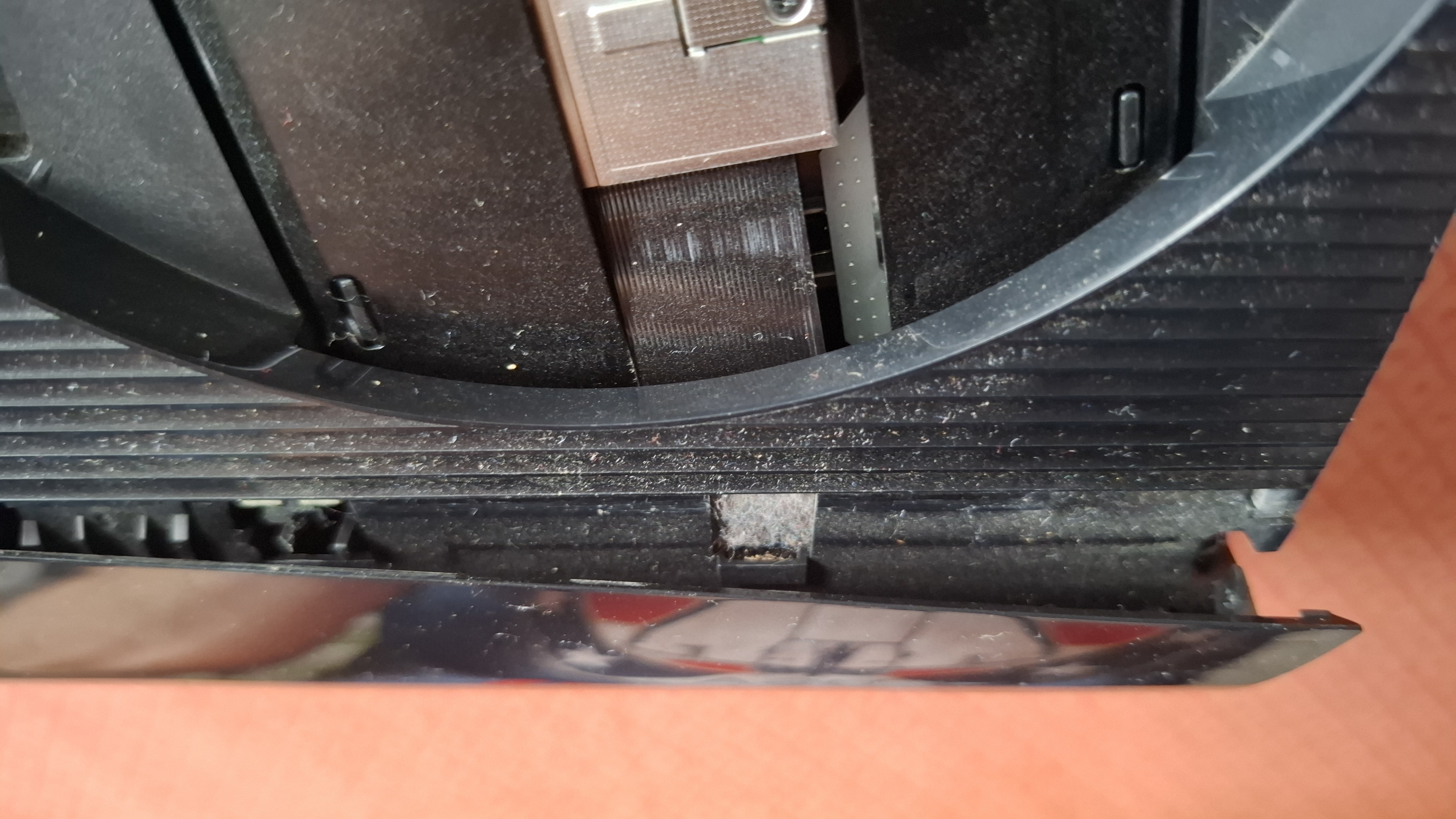

Un aperçu de la poussière...

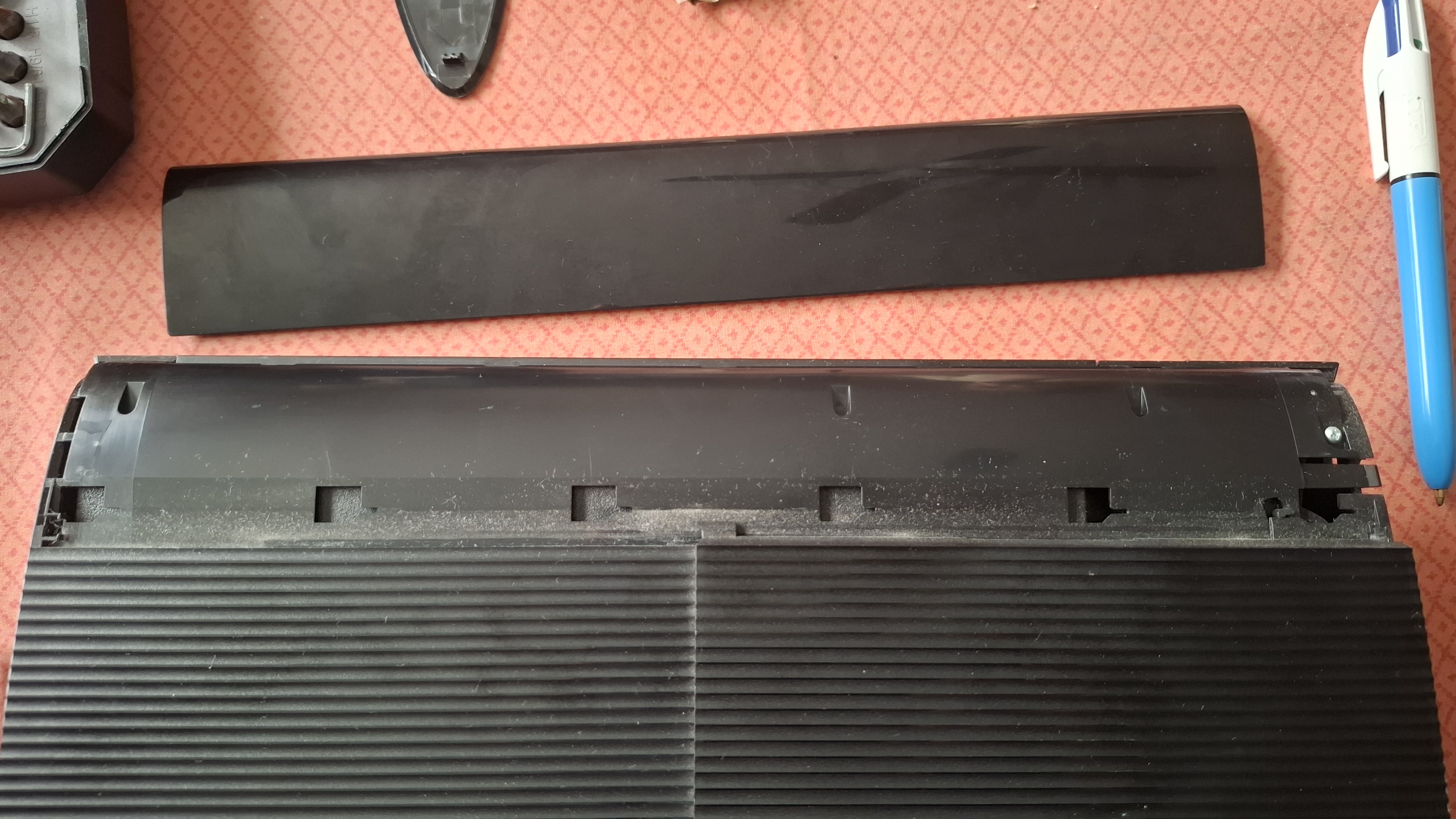

Vient ensuite l'autre morceau de plastique qui se fait... différemment.

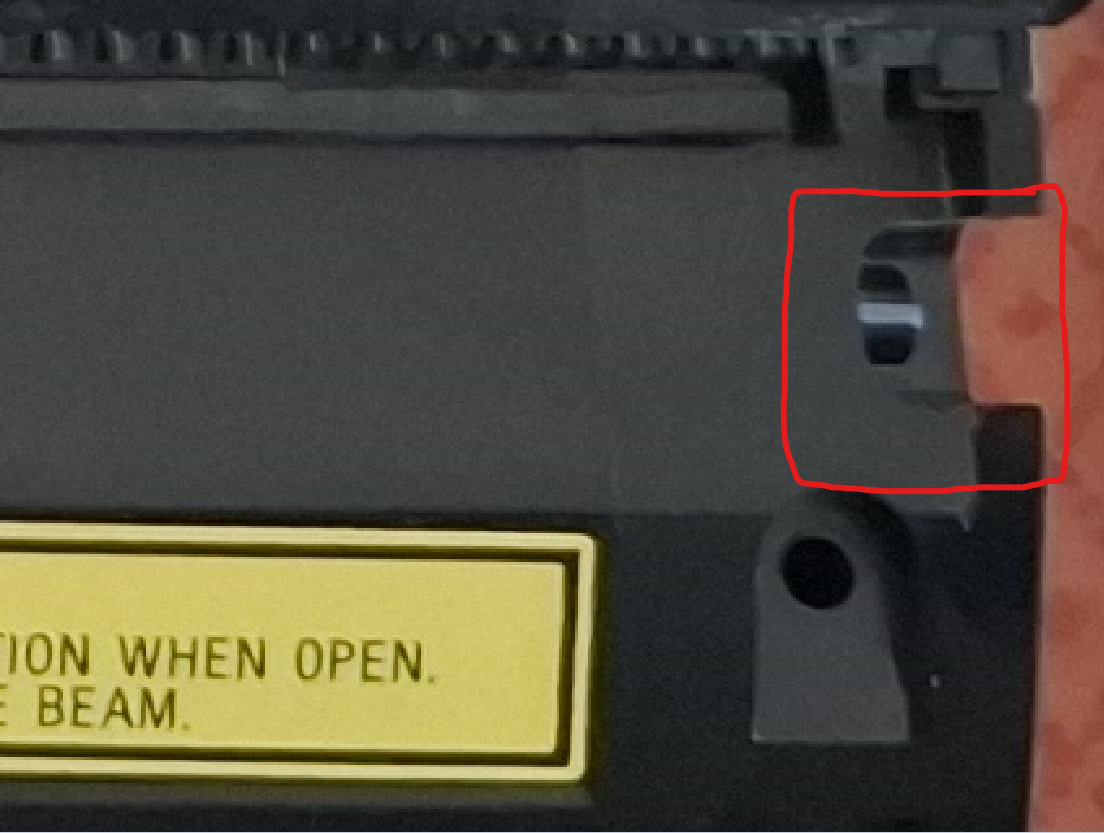

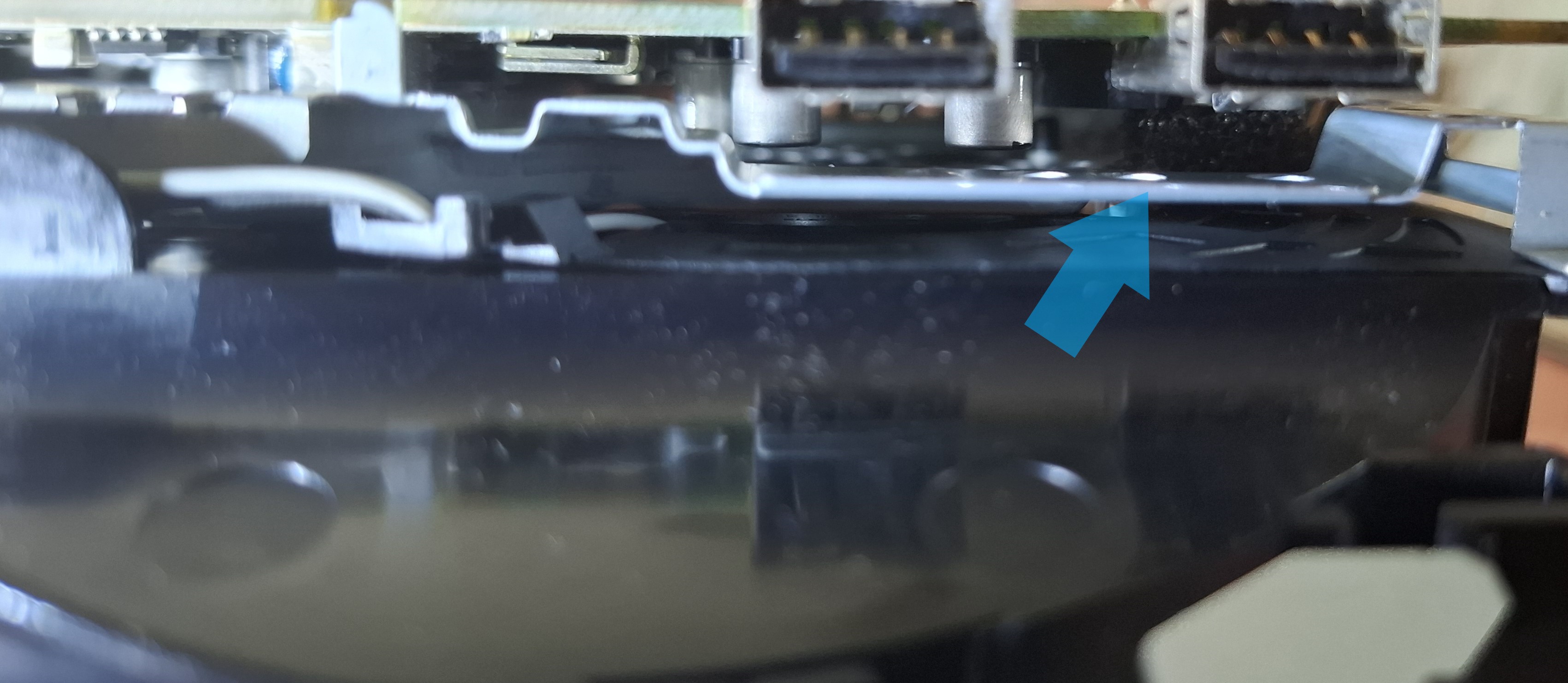

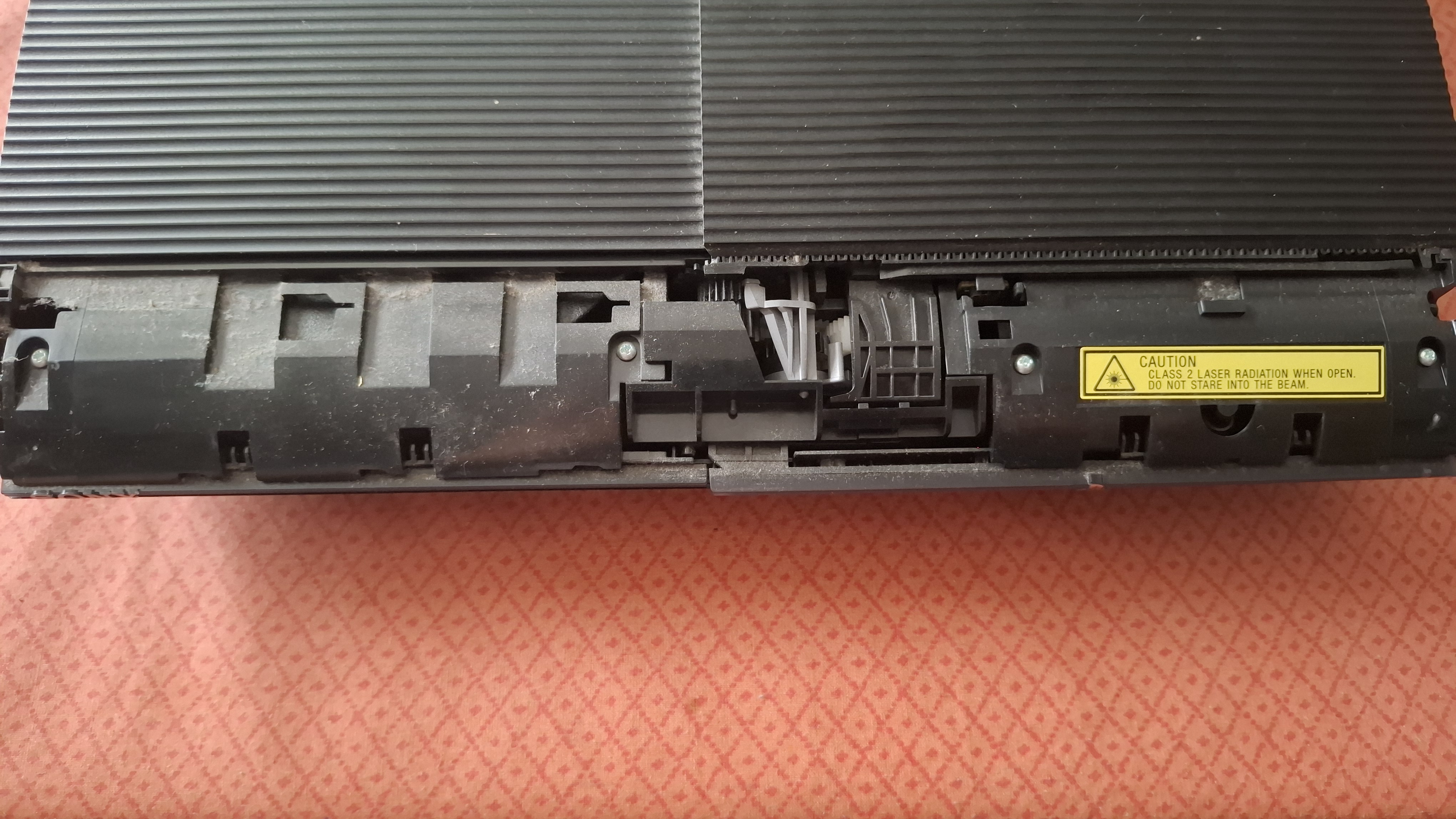

Premièrement, on ouvre le capot du lecteur, comme si on voulait mettre un disque. Et ensuite, on tire vers nous Délicatement  ce bout de plastique. On entend les clips sauter. Seulement 3 doivent sauter, pas plus !

Là, deux clips ont "sauté"

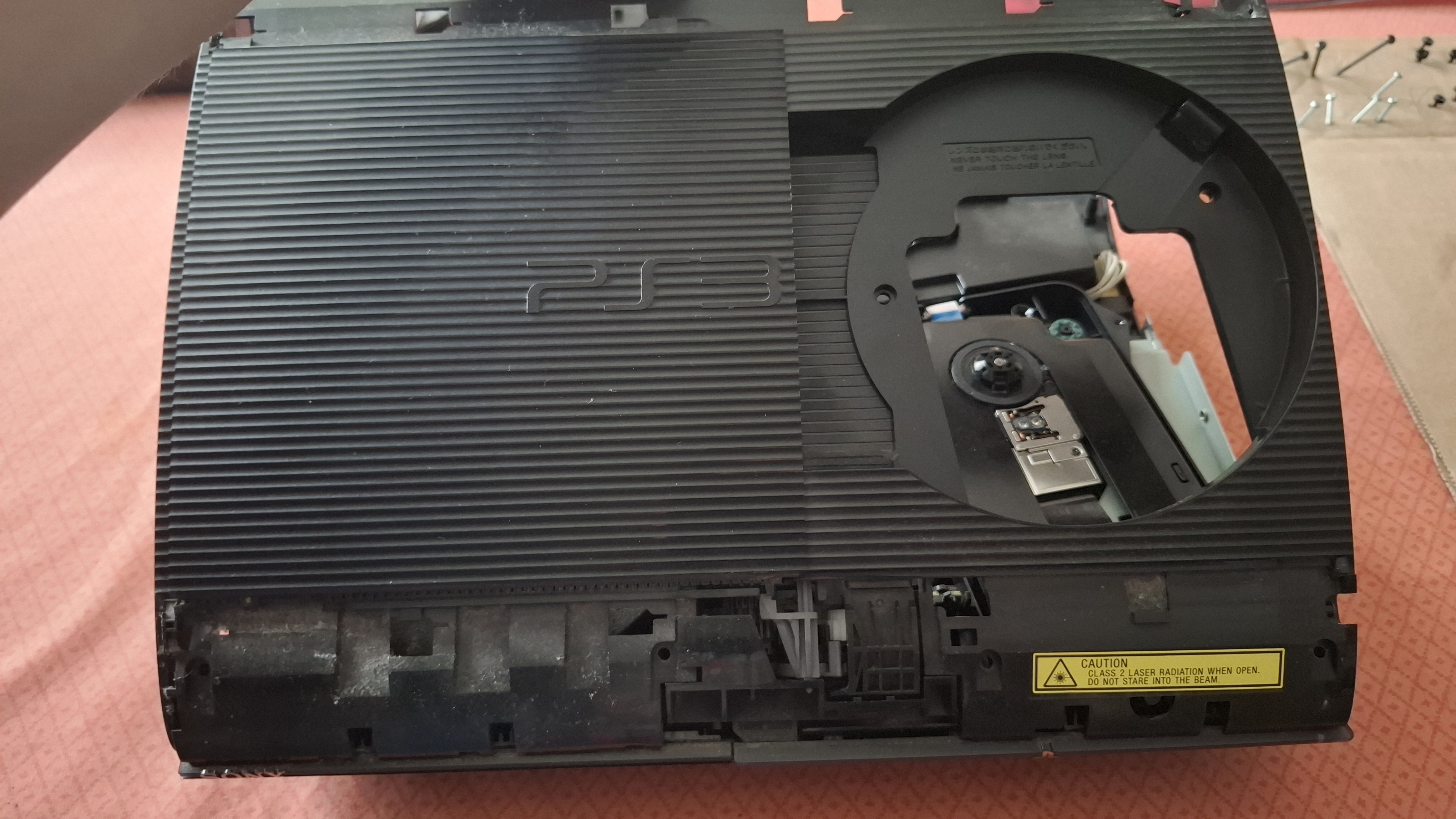

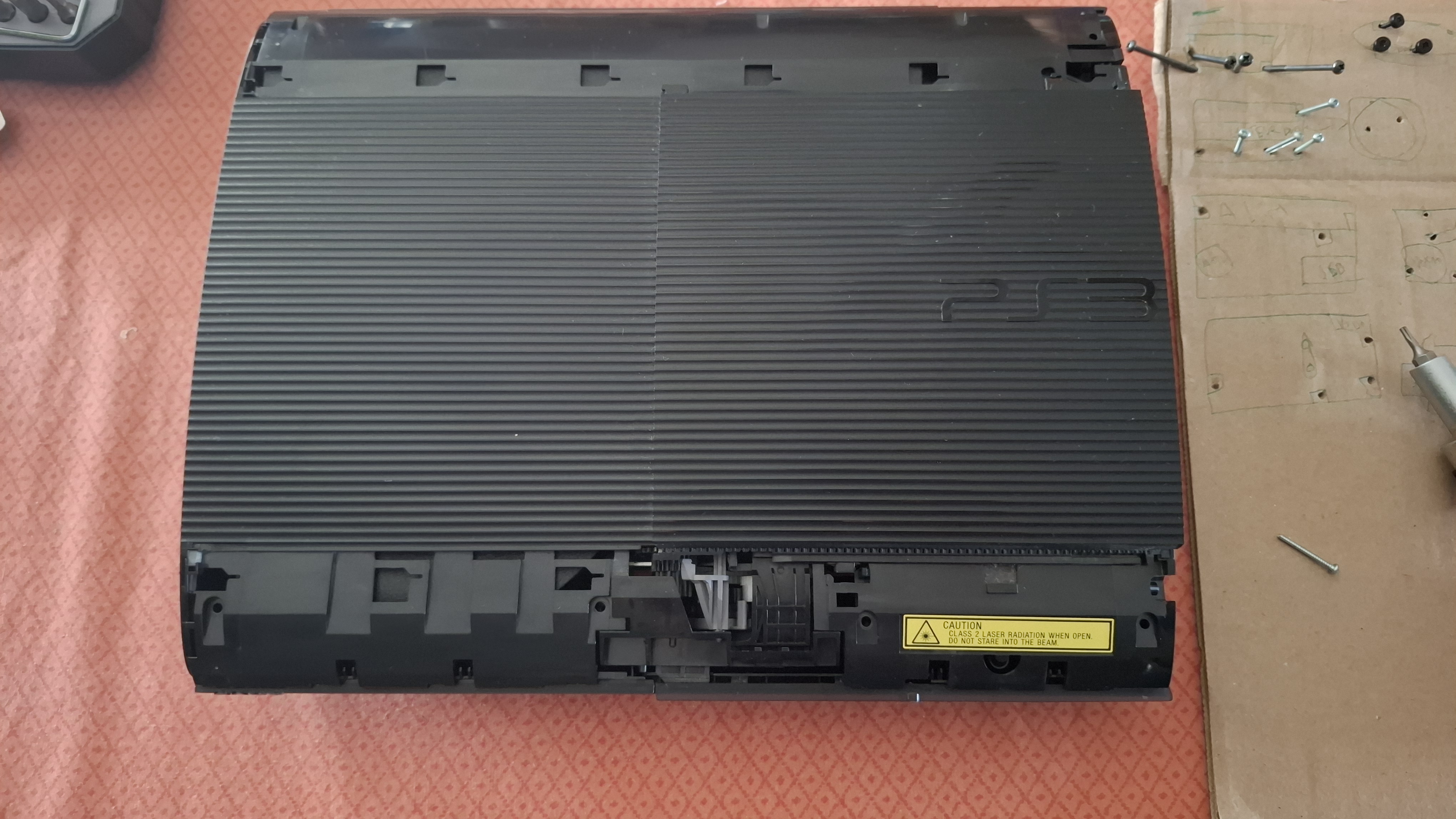

Et nous pouvons translater la pièce vers la gauche.

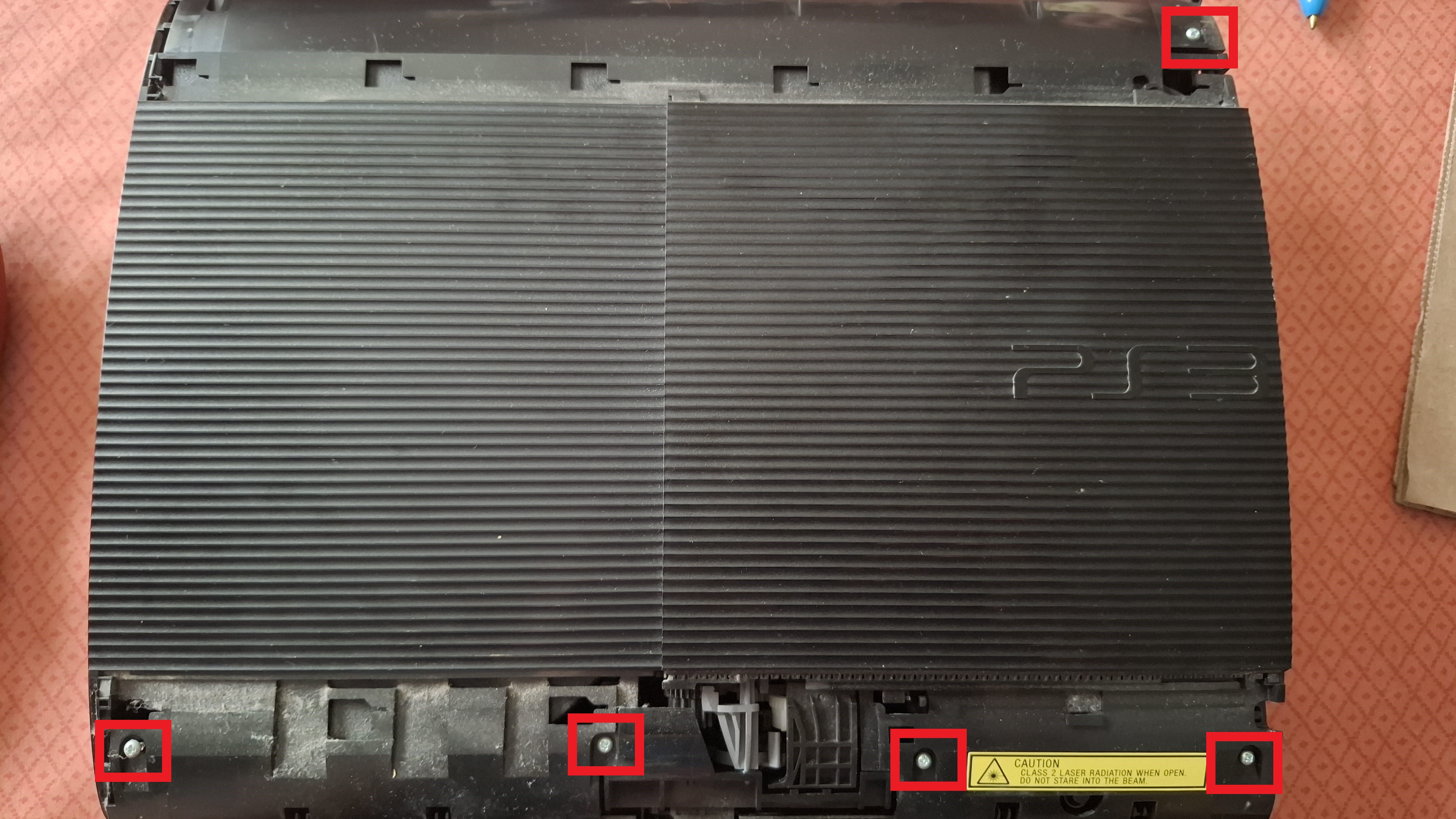

Cela fait, nous devons retirer 5 vis : 4 en bas, et une en haut à droite.

Cela va nous permettre d'enlever le dessus. Pour le retirer, après avoir dévissé ces 5 vis, c'est comme un capot, le prendre d'en haut vers vous, la "charnière" étant le devant dans la console ( pour imaginer ).

En train de le retirer, comme un "capot"

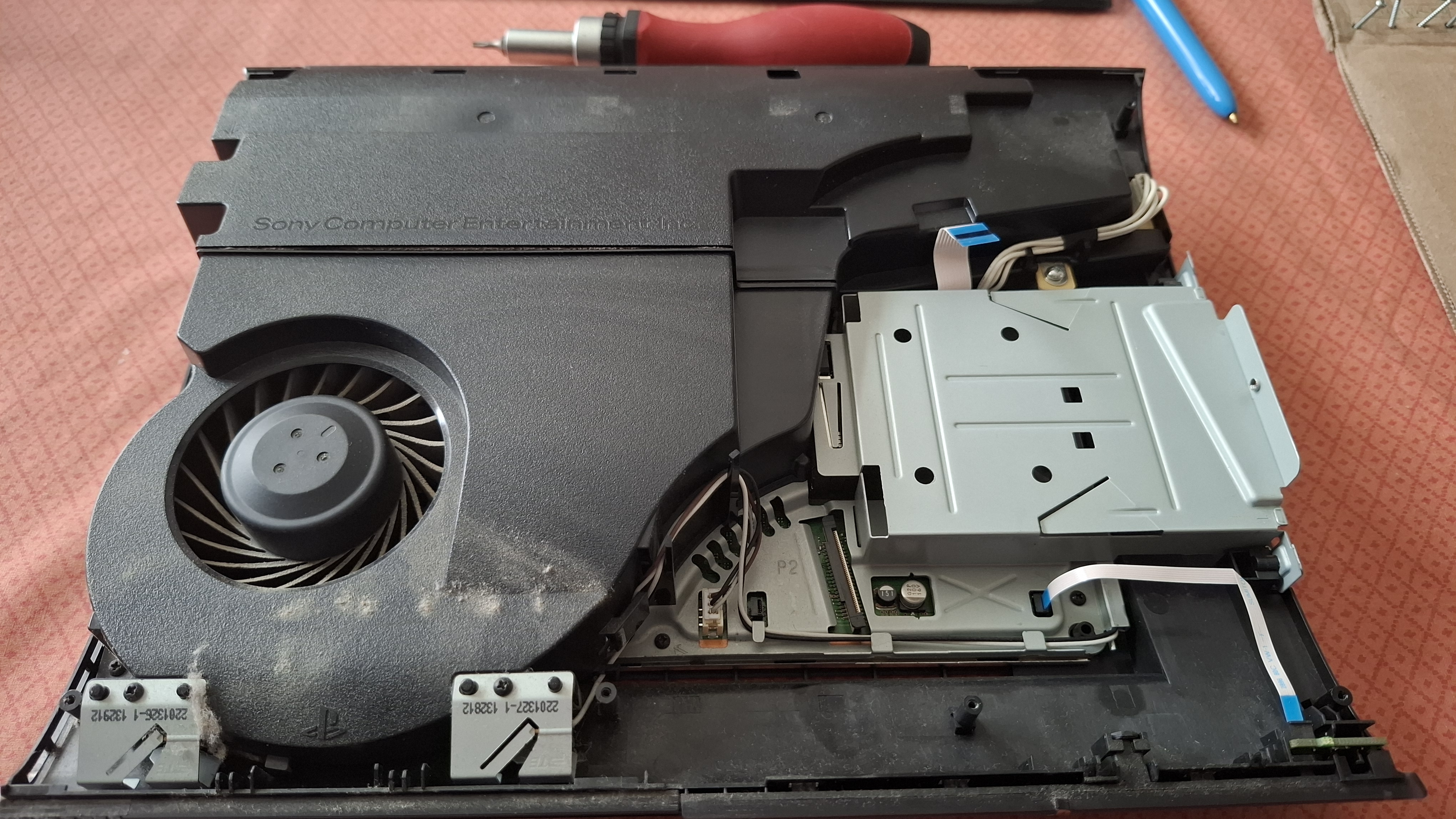

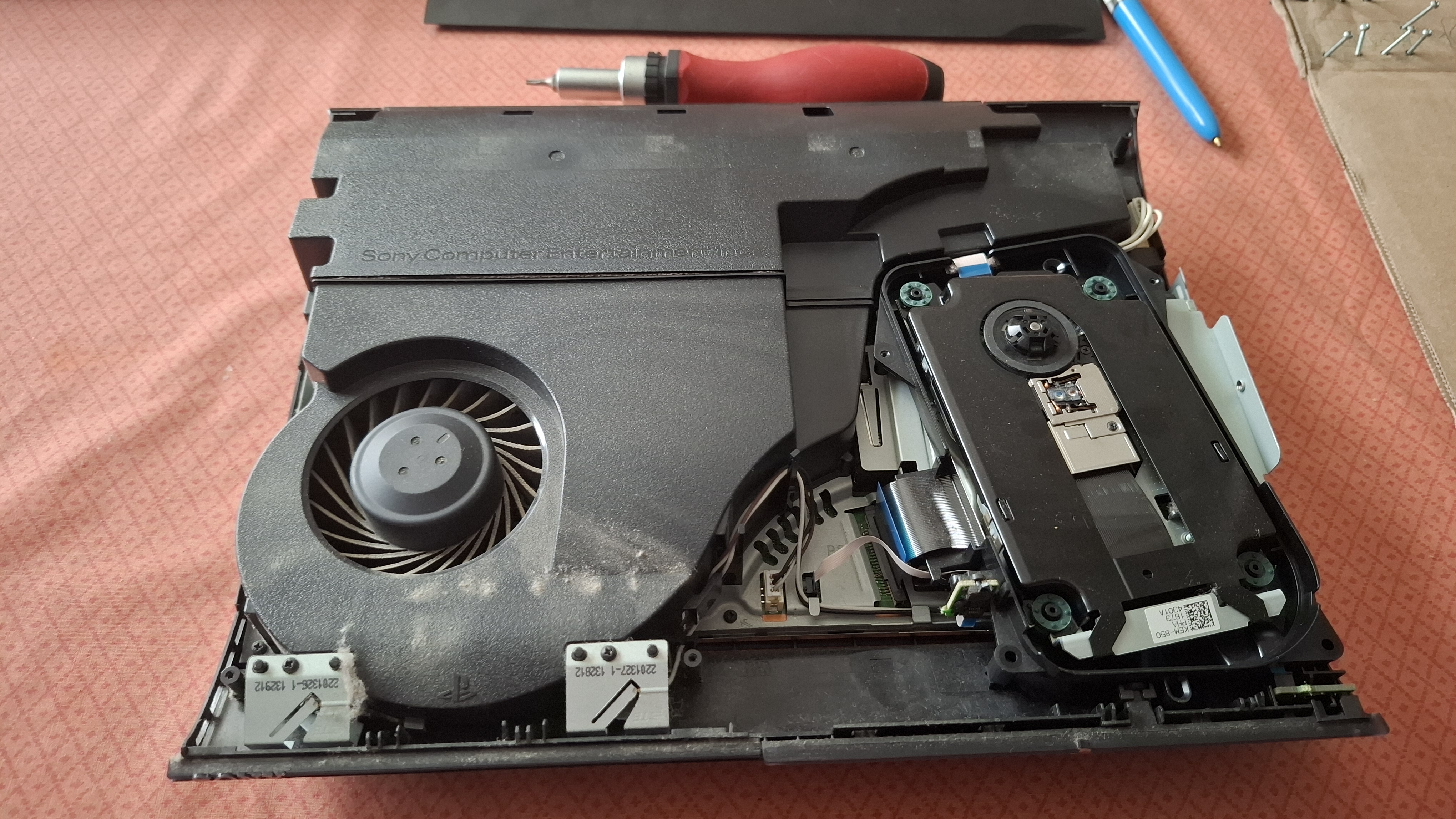

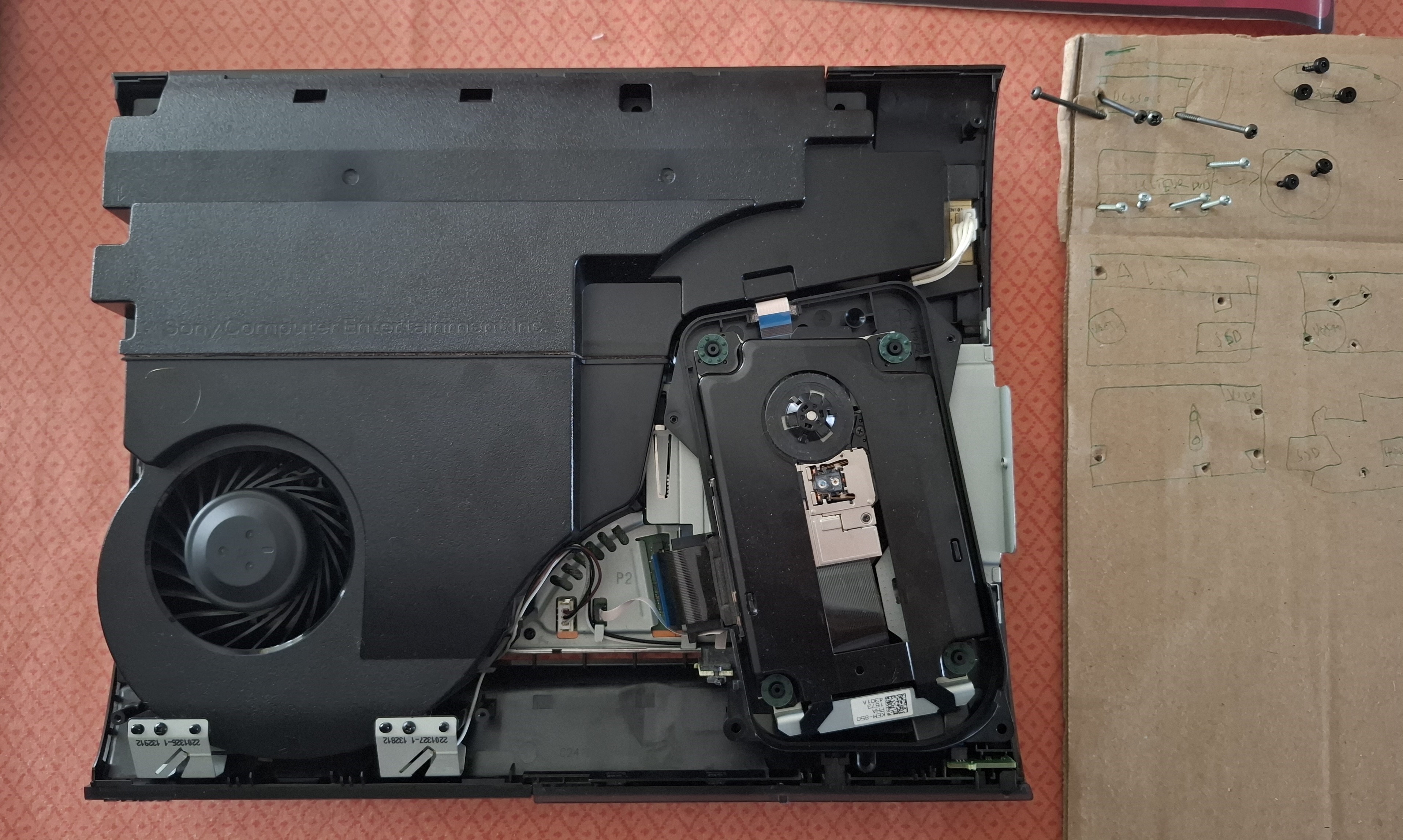

Et nous avons l'interieur de la bestiole...

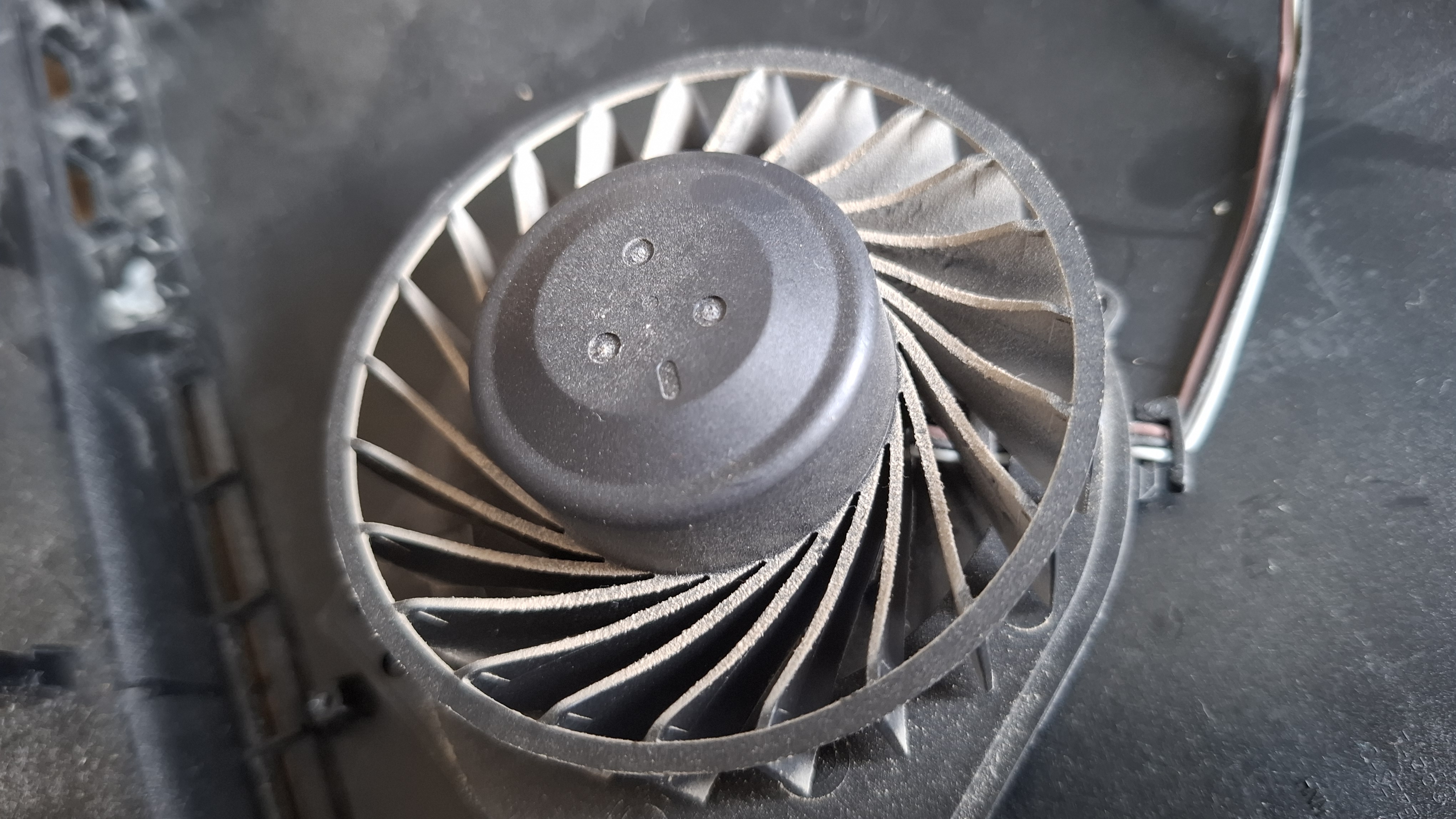

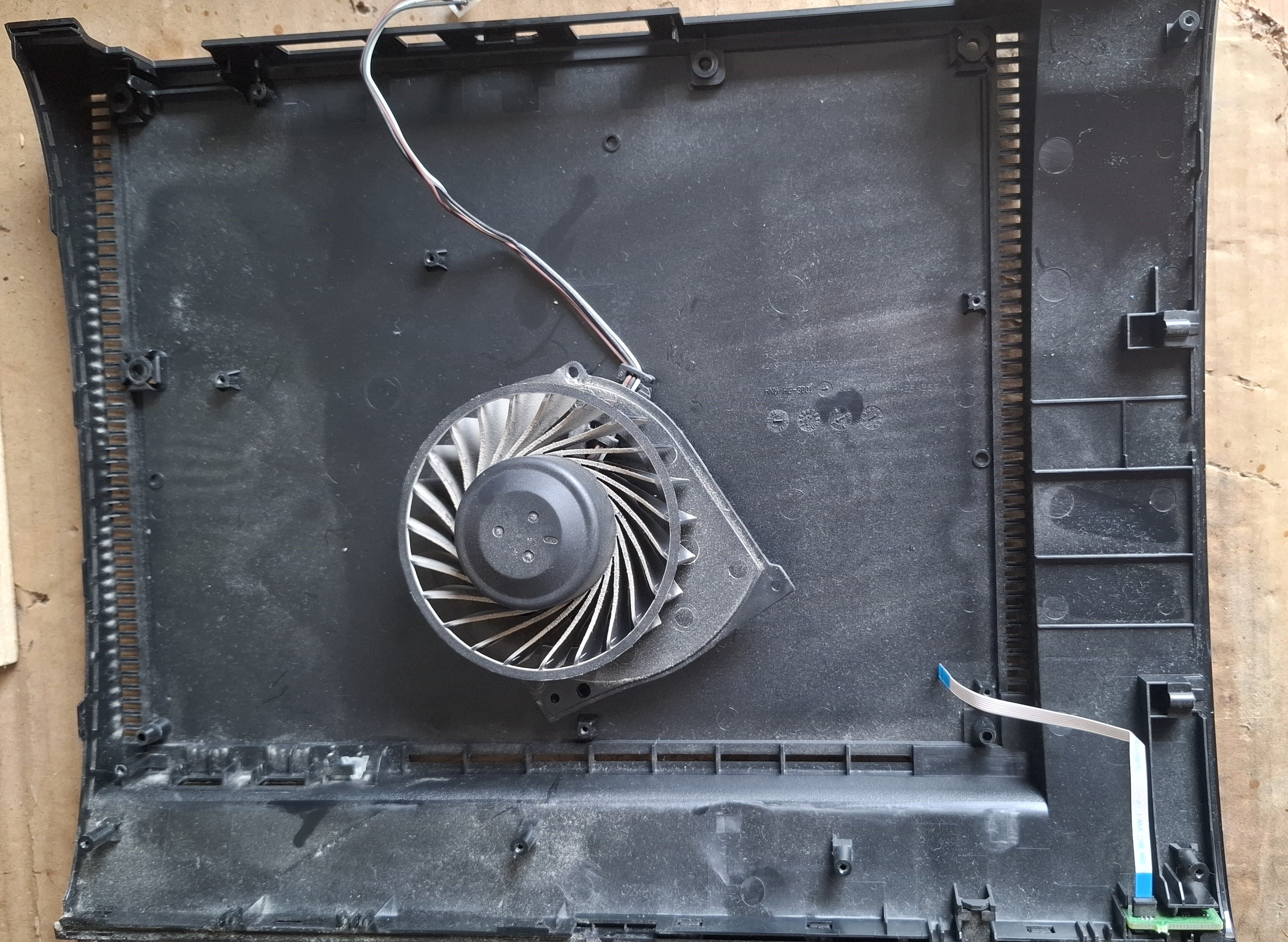

Oui, un peu de poussière sur le ventilo....

Maintenant, sortez votre plus grande délicatesse, nous allons retirer des câbles et des nappes...

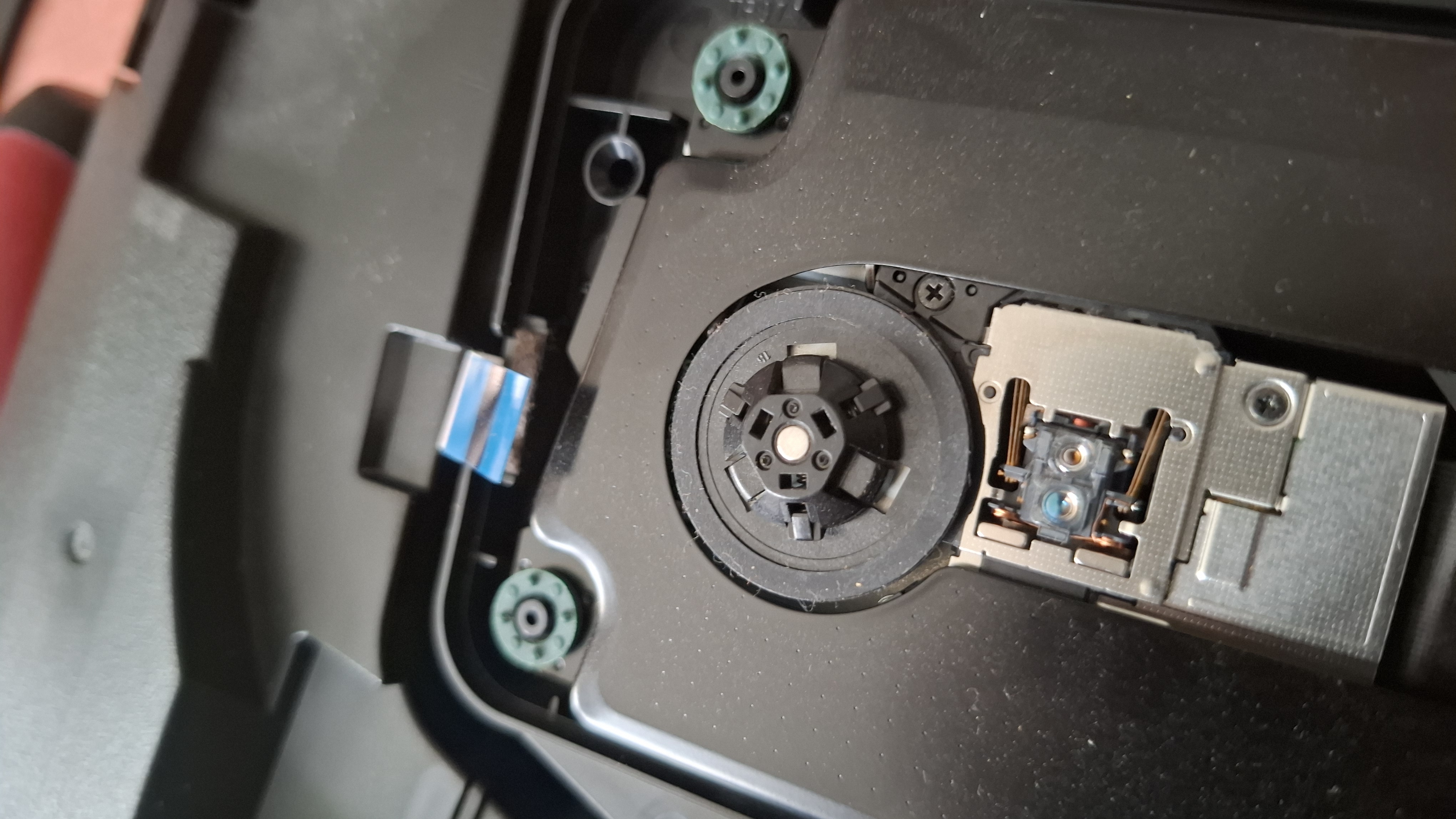

Nous allons commencer par la pièce la plus sensible de la console : le lecteur.

Nous allons lui retirer ces 3 nappes.

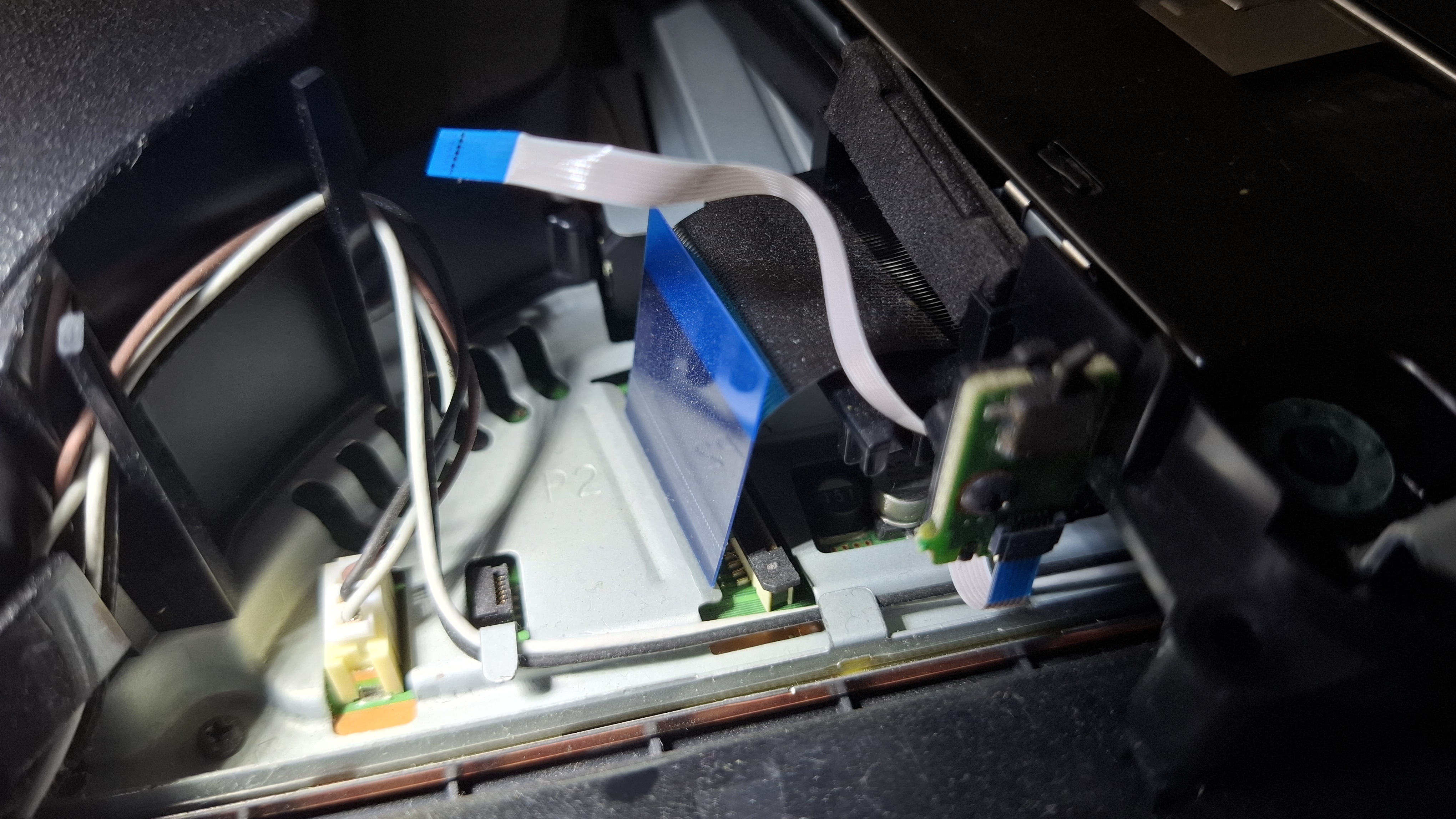

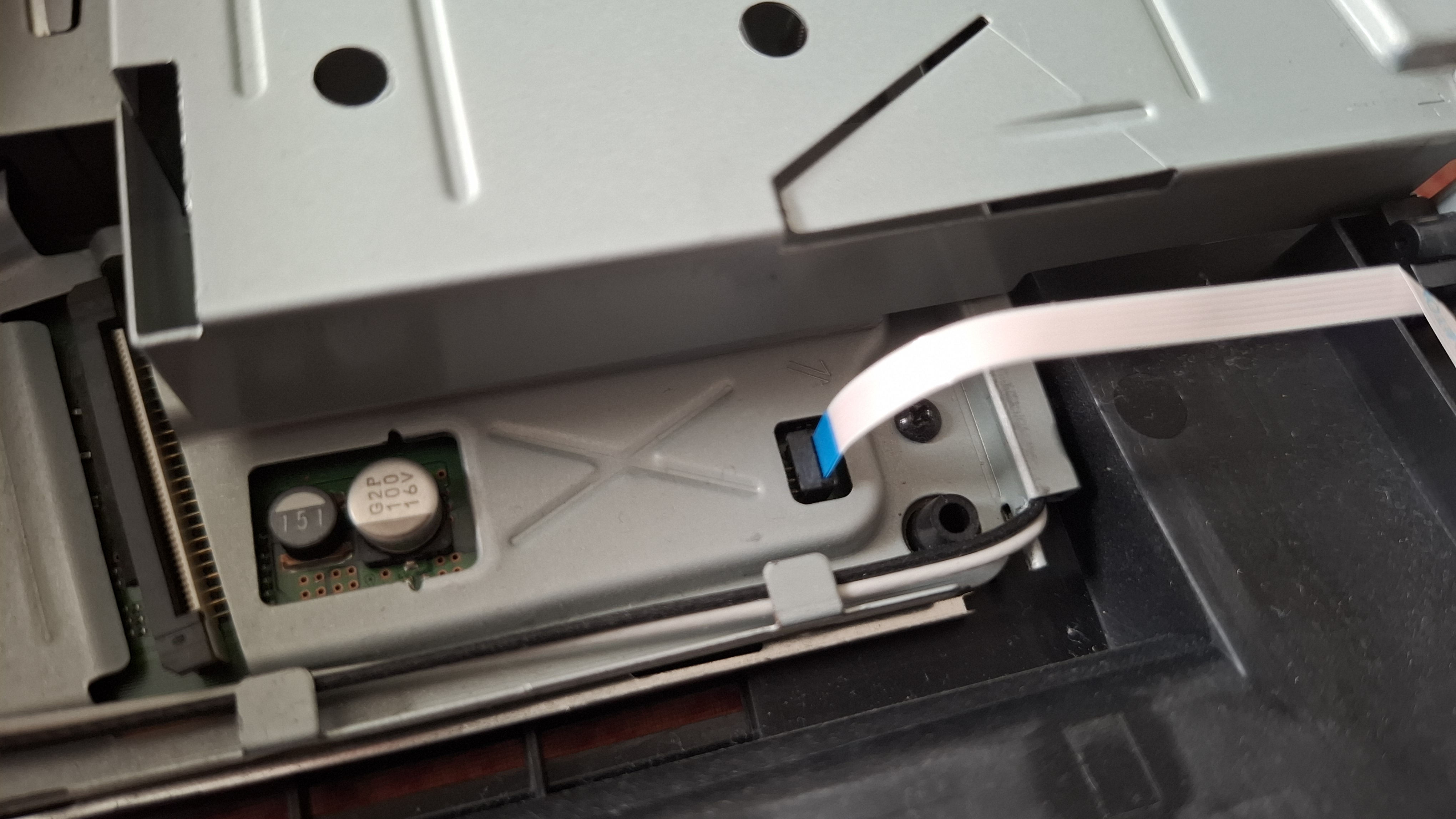

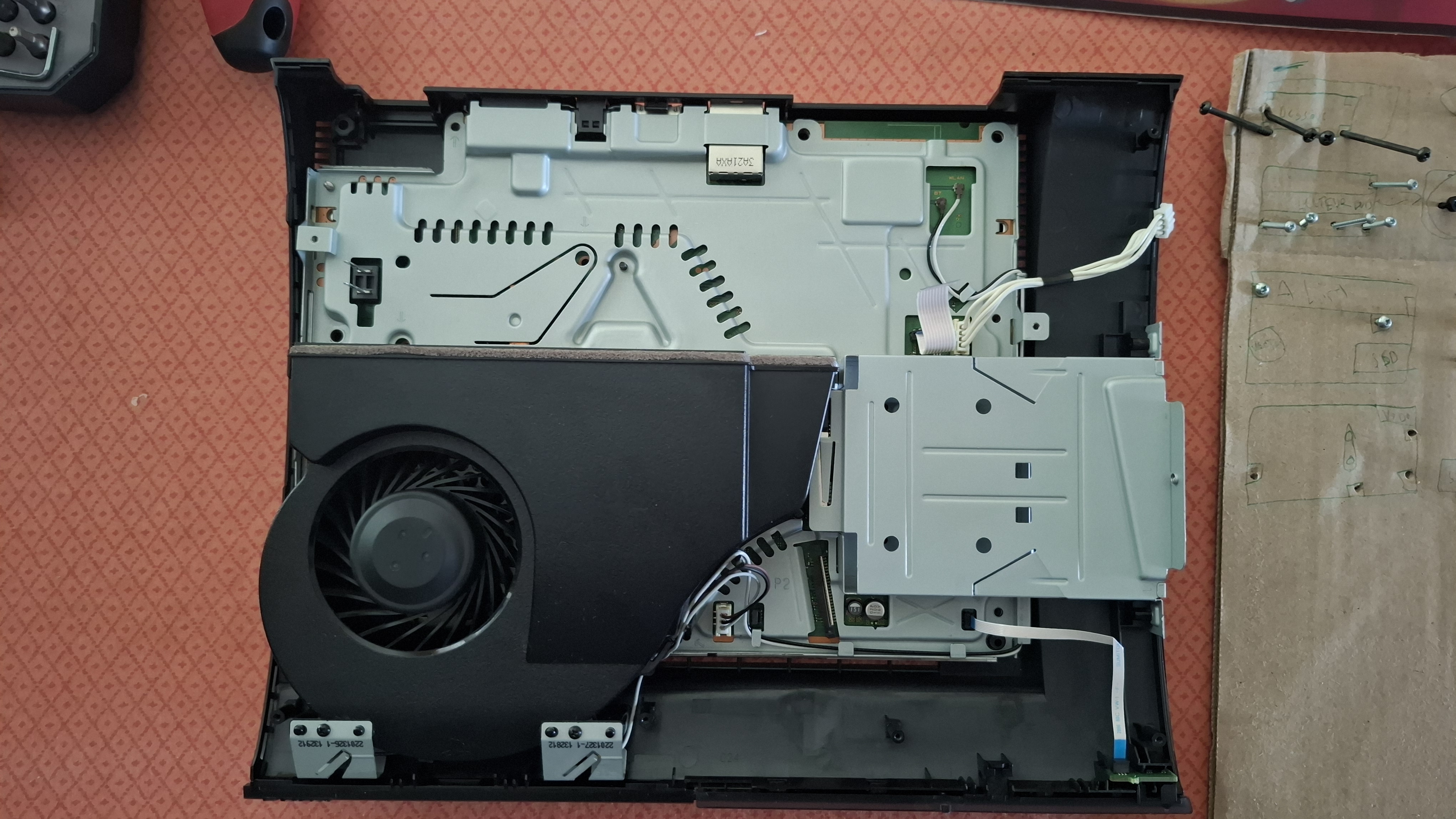

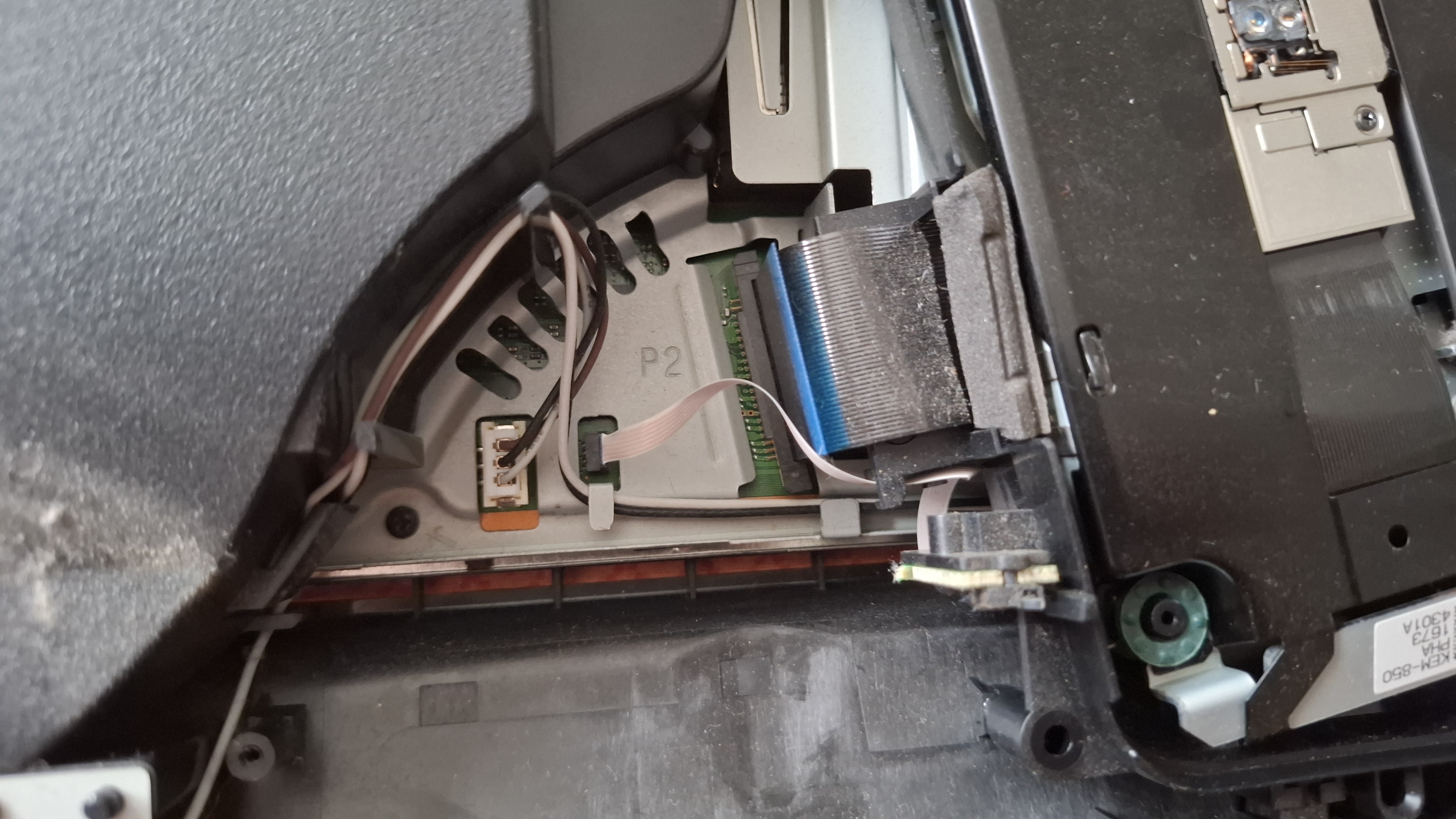

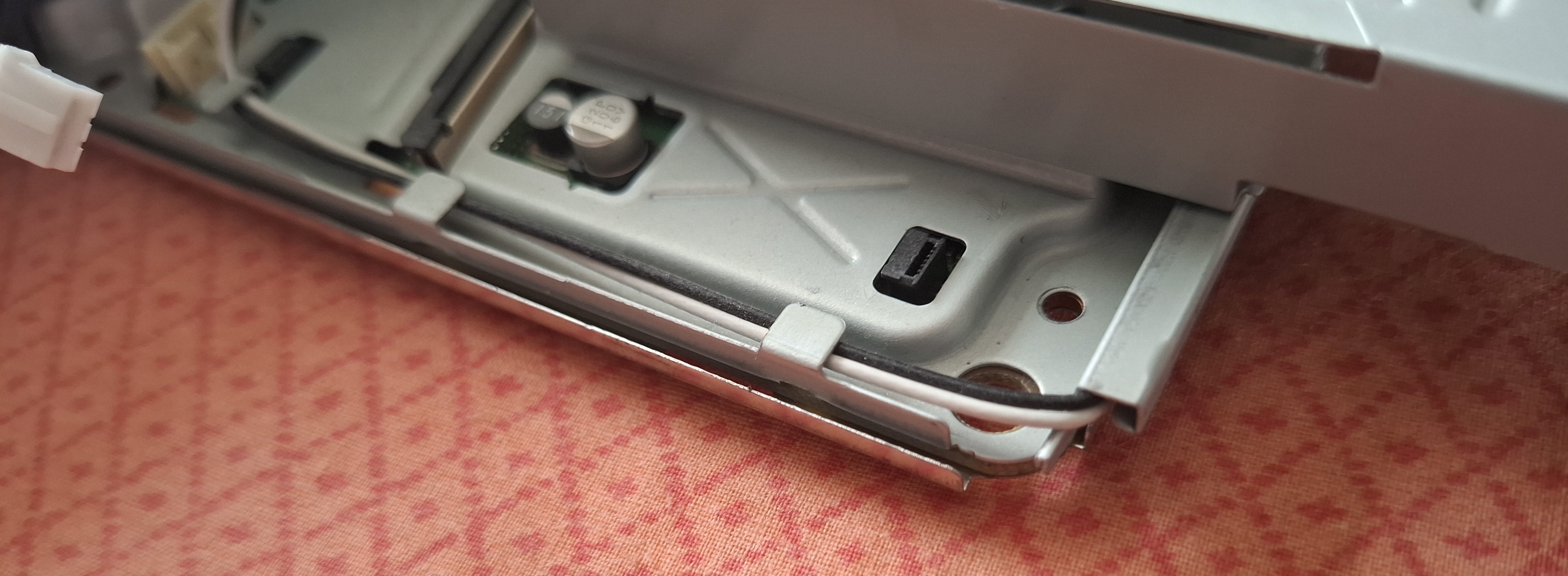

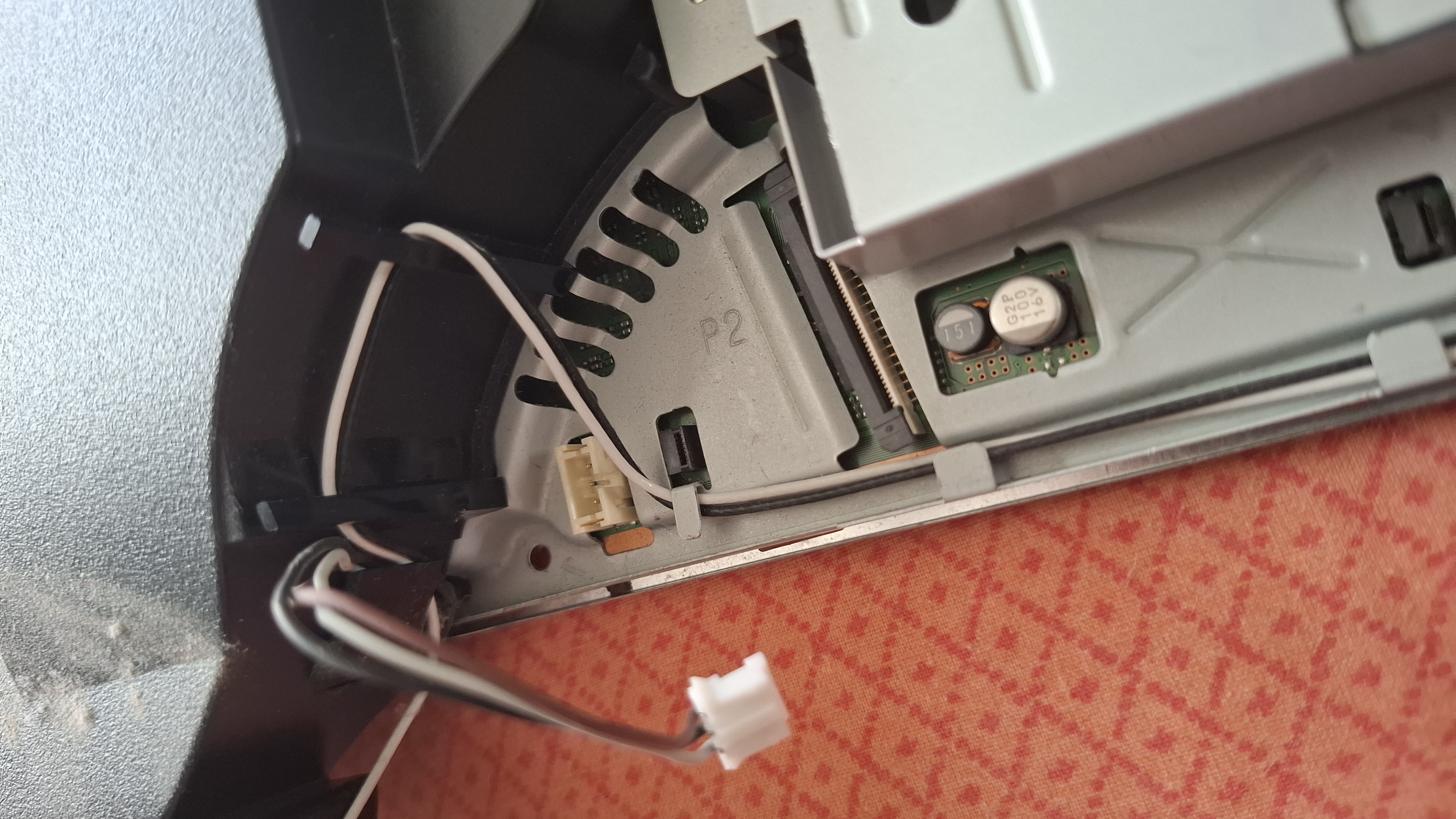

Ici, entre le ventilo et le lecteur nous avons deux nappes ( le triple pins à gauche, on s'en occupe plus tard ). Nous les retirons. Comparé à la Ps Vita, les connectiques des nappes n'ont pas un petit "levier" pour retirer sans forcer la nappe. Là faut tirer. Donc faire de légers gauche/droite en prenant "appui" sur les parties bleues ( qui sont solides et non nécessaires au fonctionnement des nappes ) et avec de la patience, elle se retire.

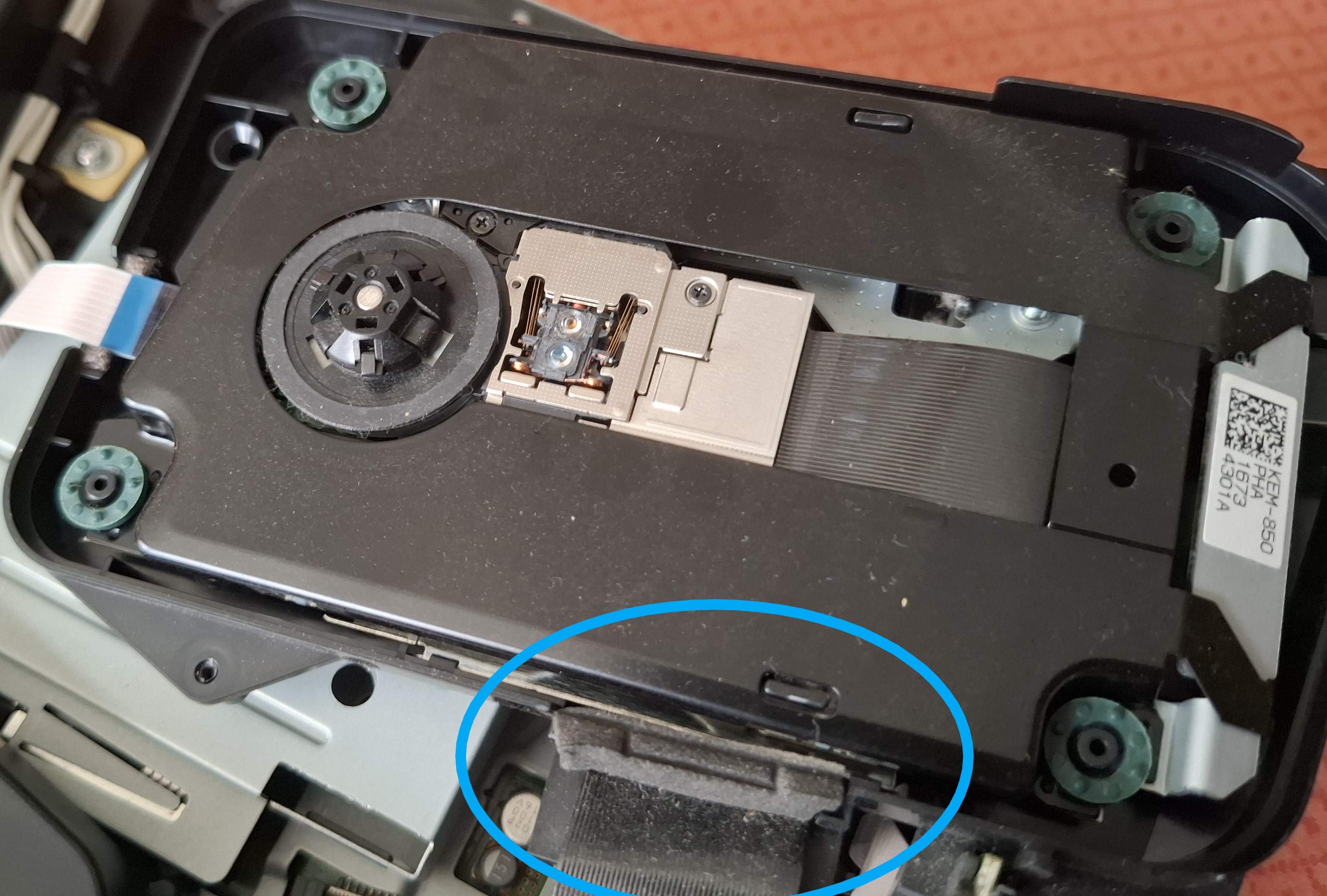

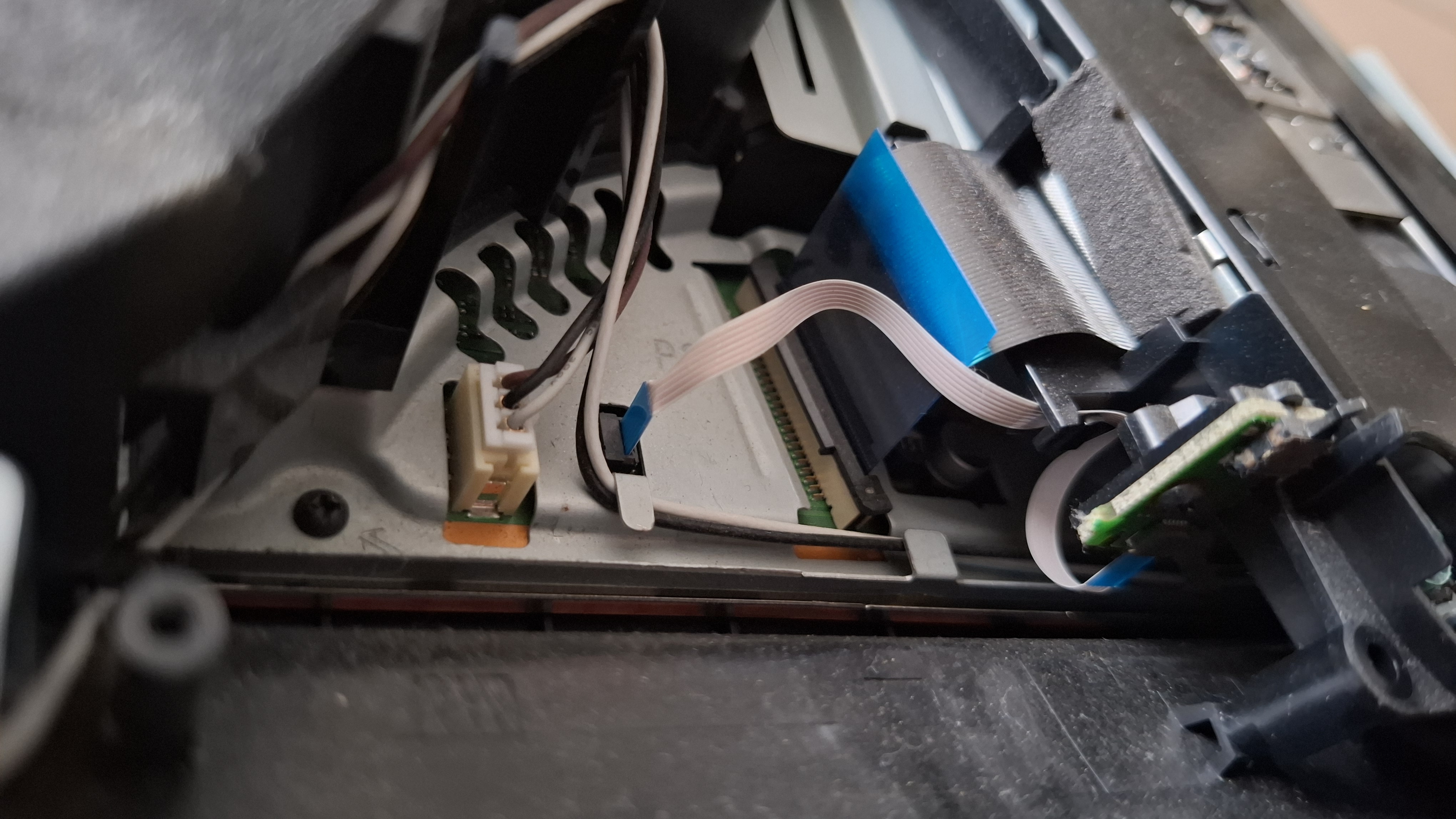

Après avoir retiré les deux plus faciles, le 3ème est de l'autre coté, connecté sur le dessus du lecteur.

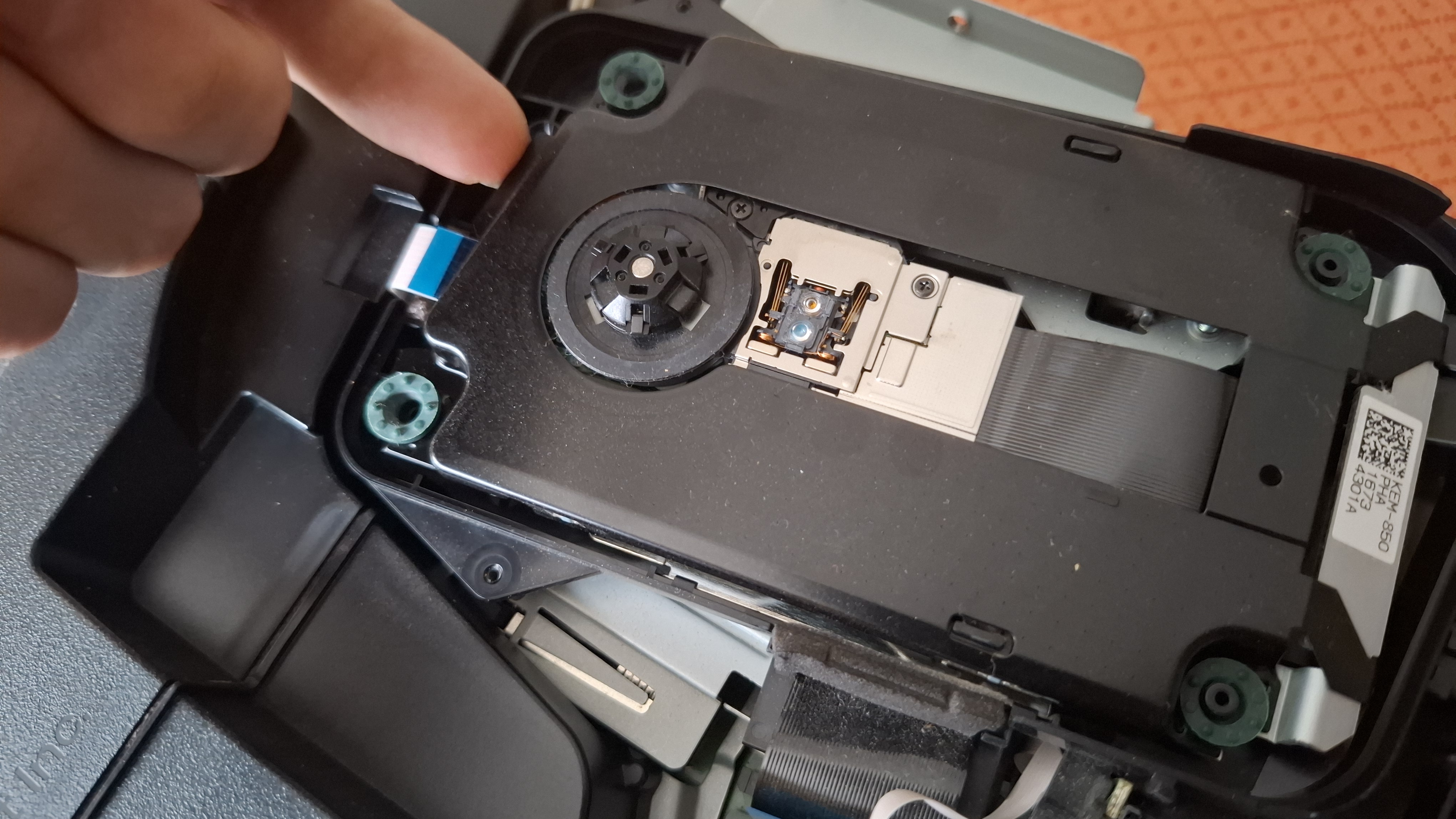

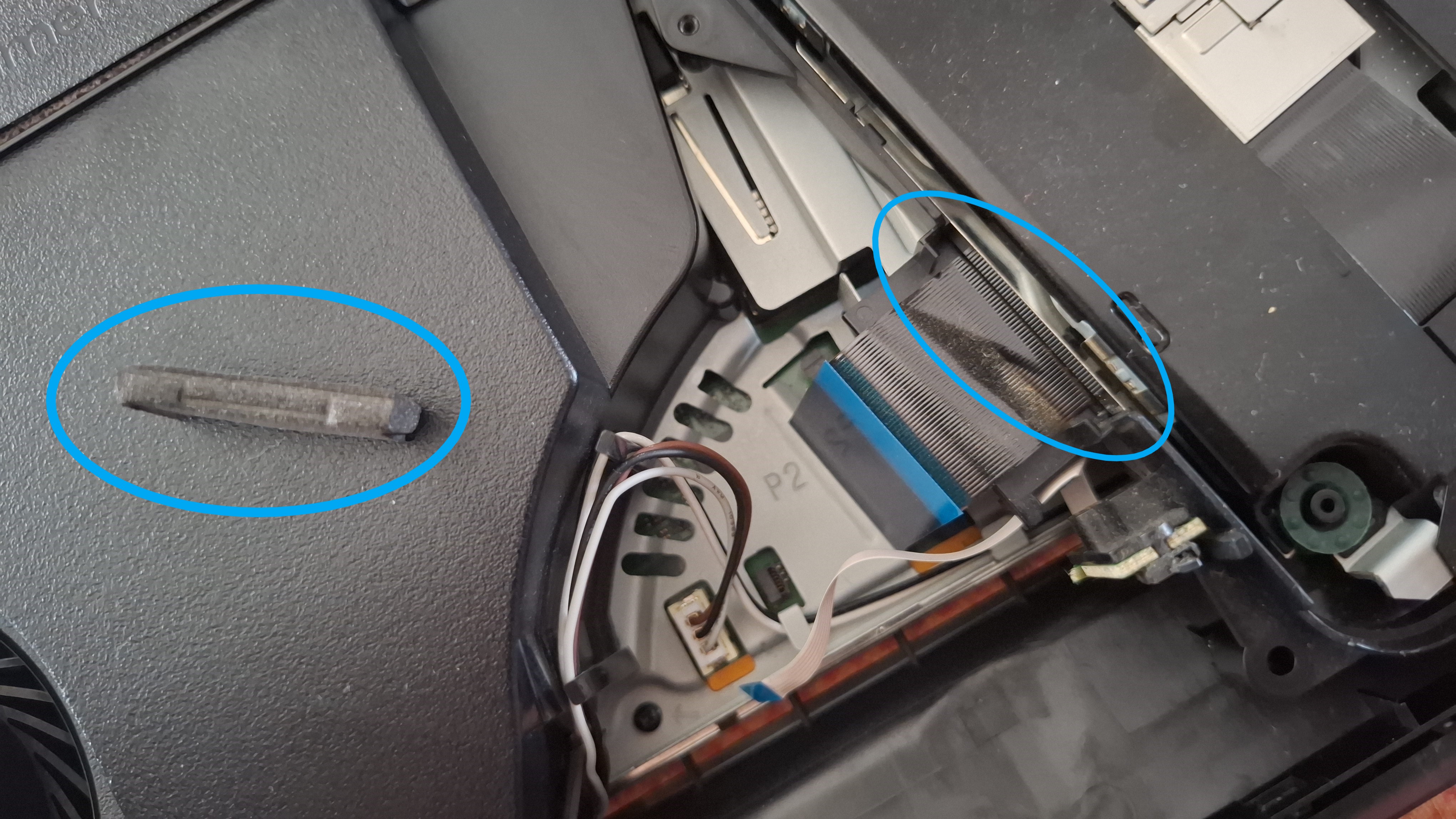

Pour le retirer plus facilement : Le lecteur est dans une sorte de coque. Vous pouvez donc faire soulever légèrement ce lecteur par la sorte de poignée à coté de la nappe pour retirer la nappe avec l'autre main ( avoir un onglet pour cette "poigné", c'est un plus ).

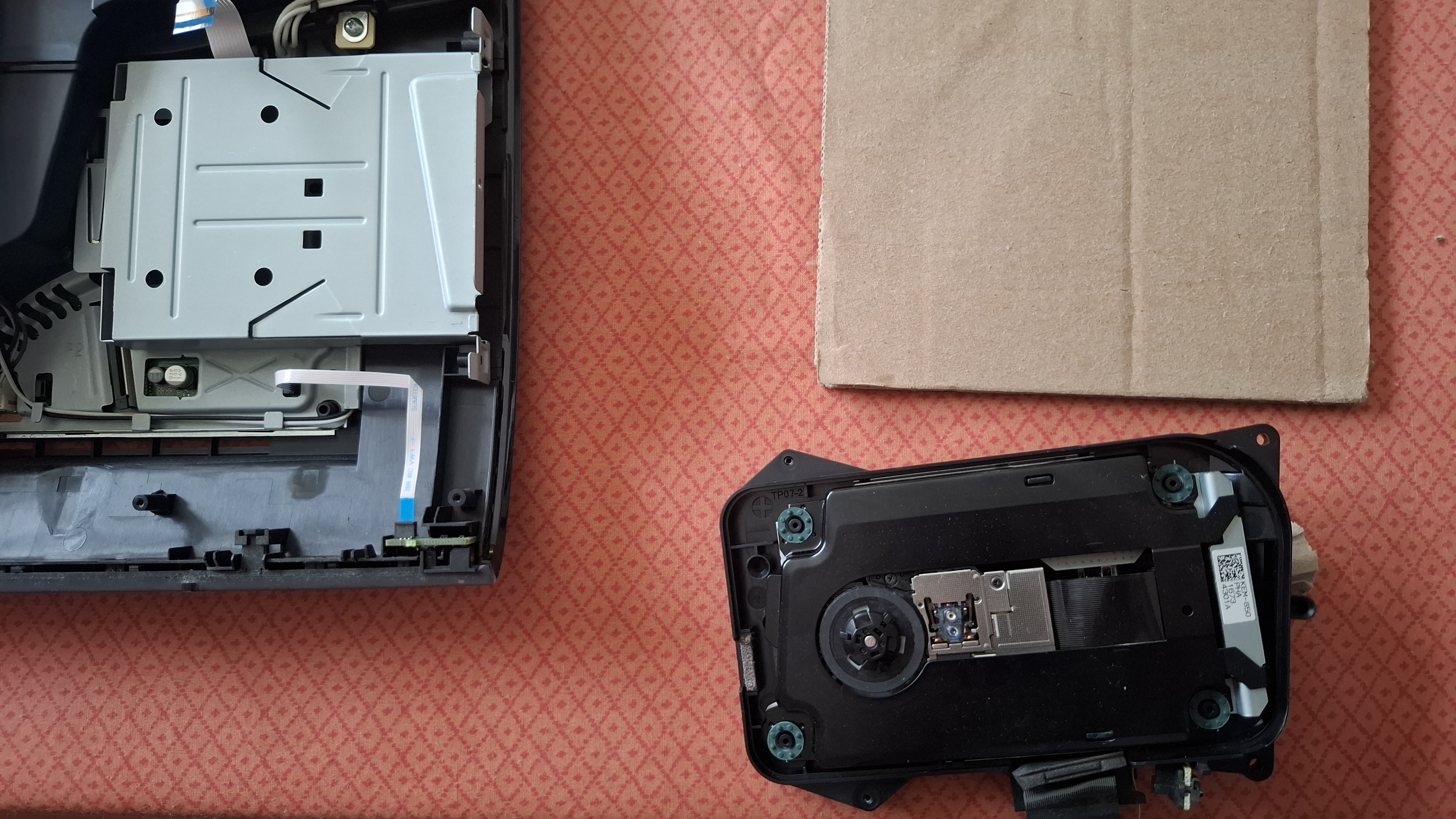

Hop, il est retiré. Nous pouvons retirer ce lecteur sans souci.

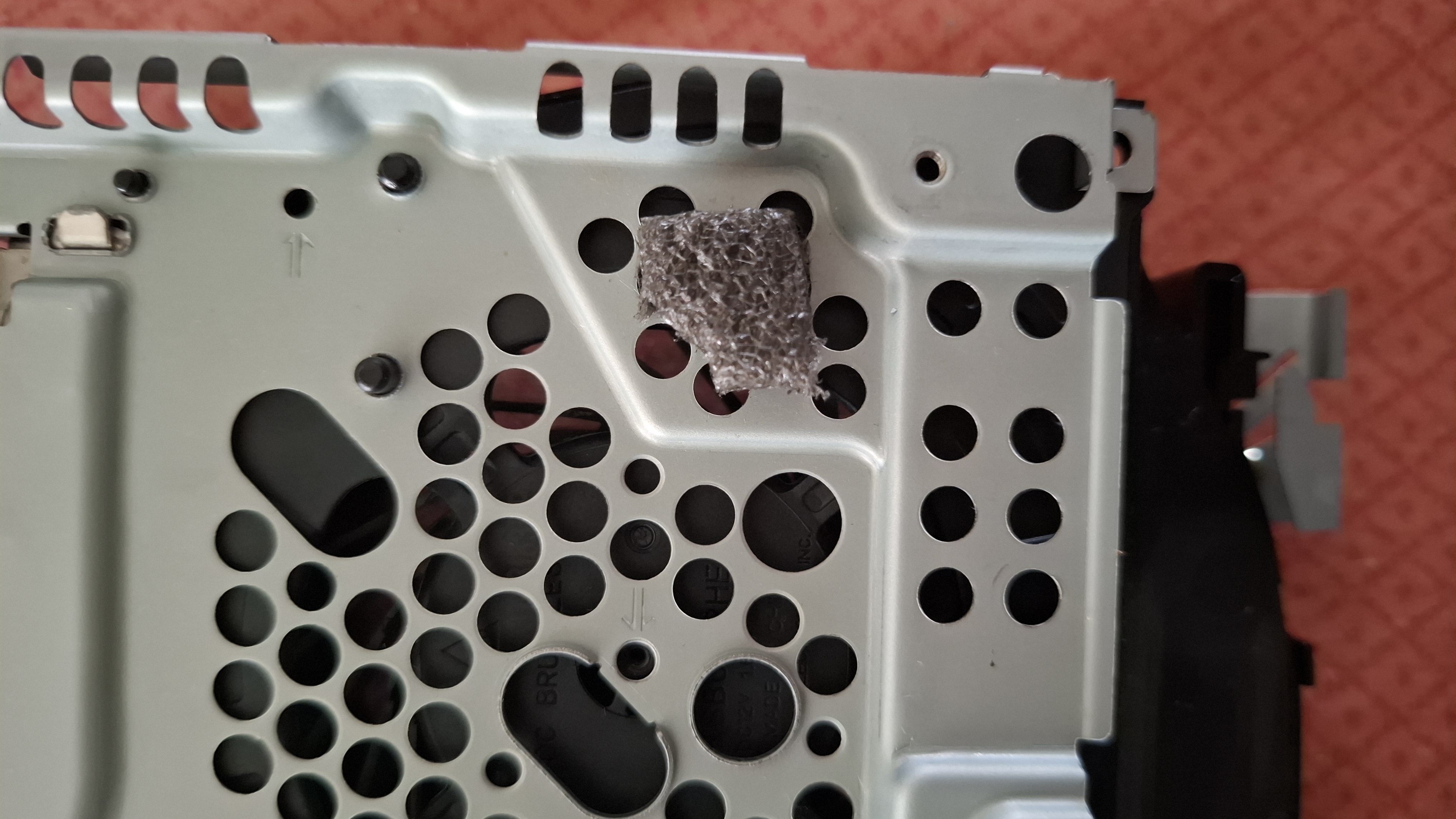

De mon coté, j'ai passé un rapide coup de souflette au niveau de la "boite" du lecteur mais je n'ai pas fait de démontage complet dessus ou de graissage comme la vidéo que je vous ai indiqué. Je n'ai pas envie de prendre de risque avec ce petit bijou, et puis il tourne encore très bien.

Nous arrions à cet état de la console :

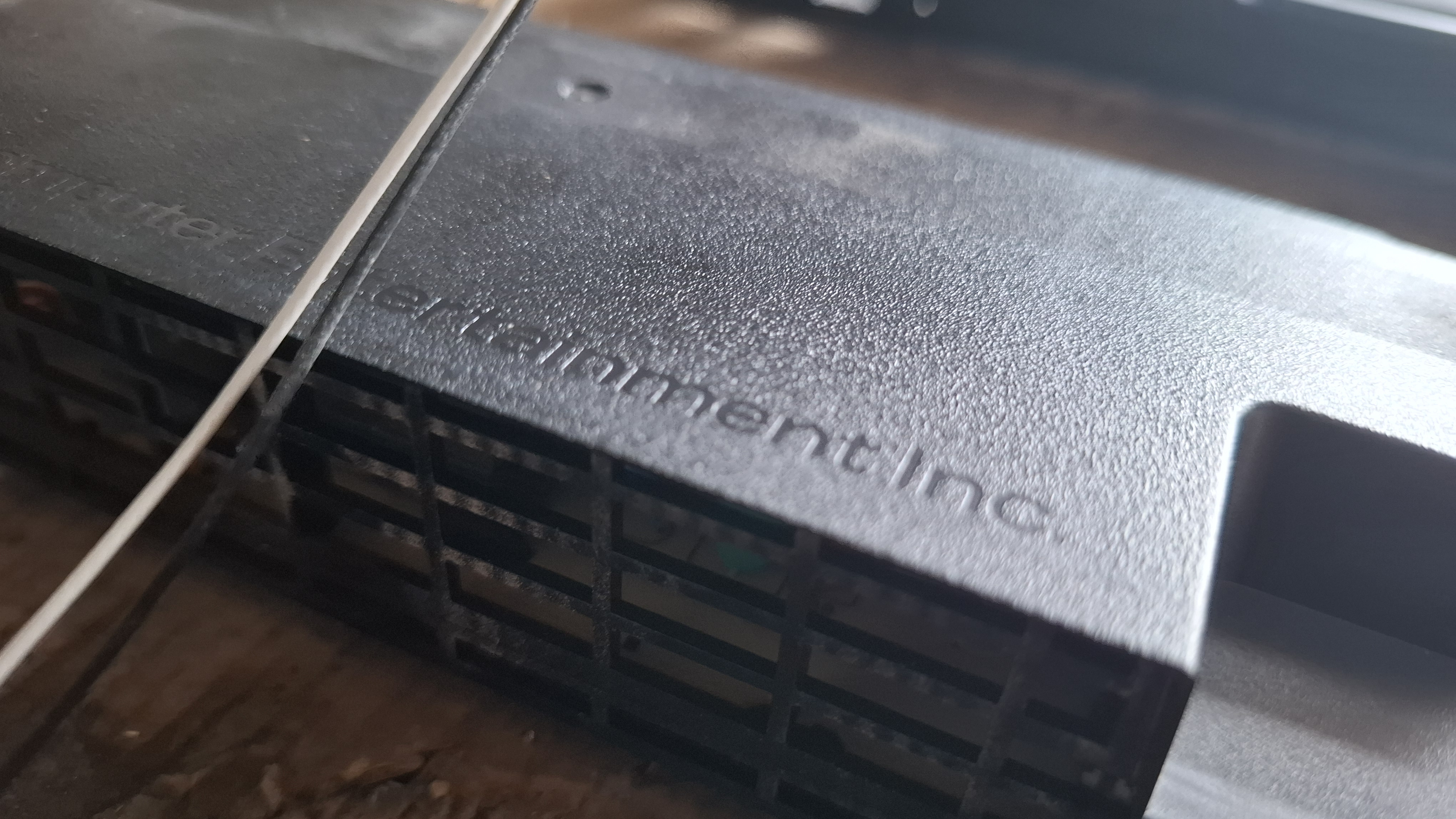

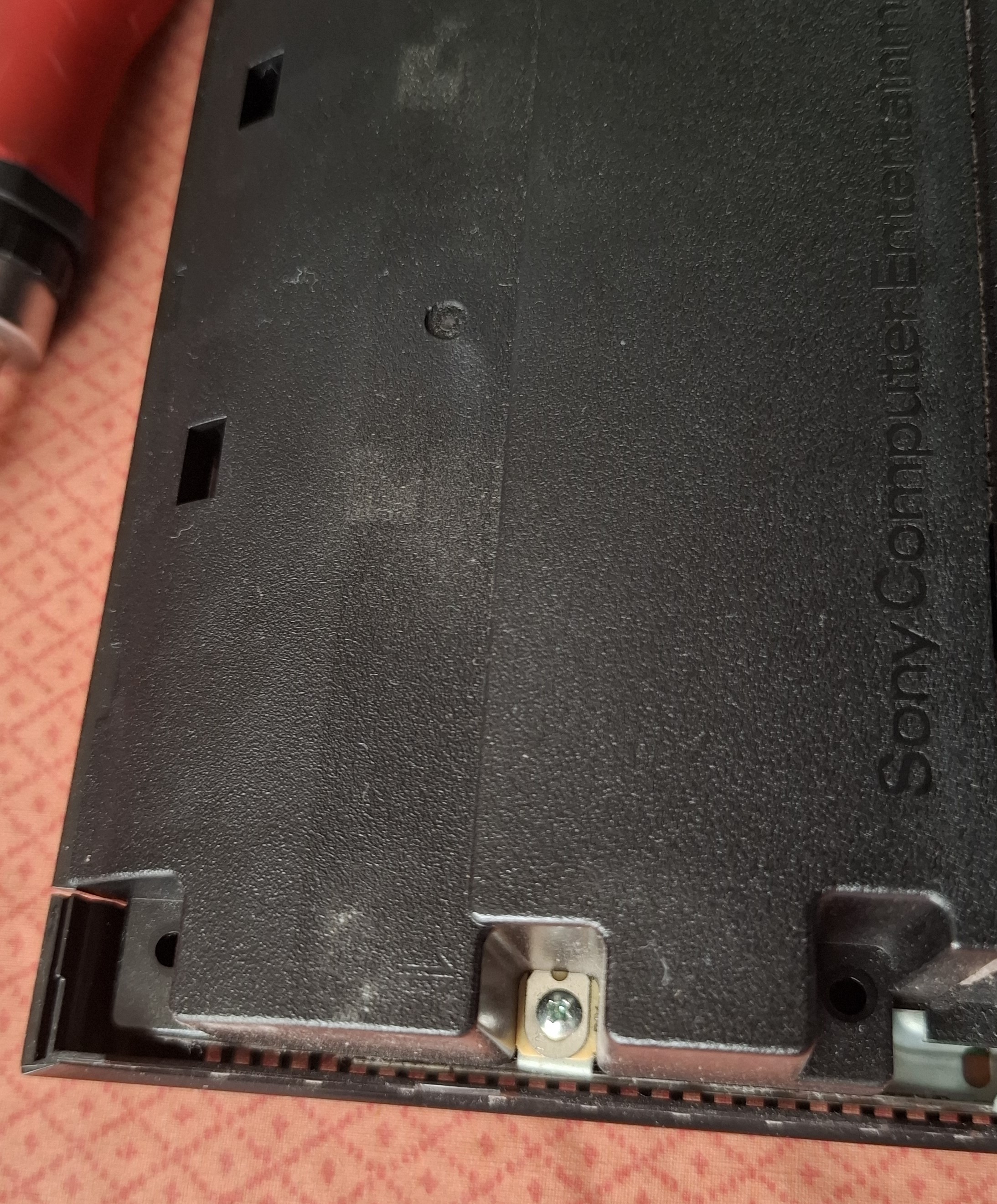

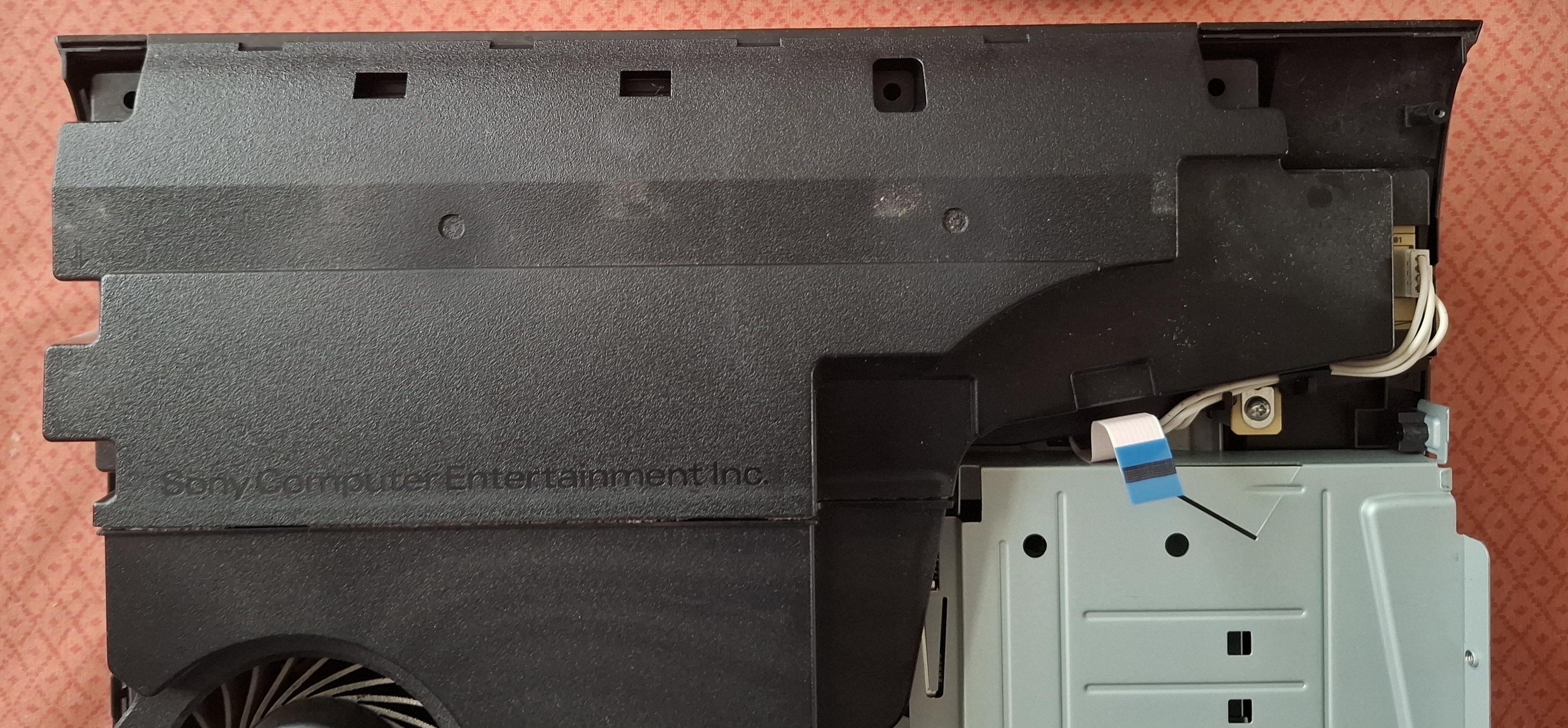

Nous allons retirer l'alimentation. C'est le bloc en haut, avec écrit " Sony Computer Entertainments Inc ".

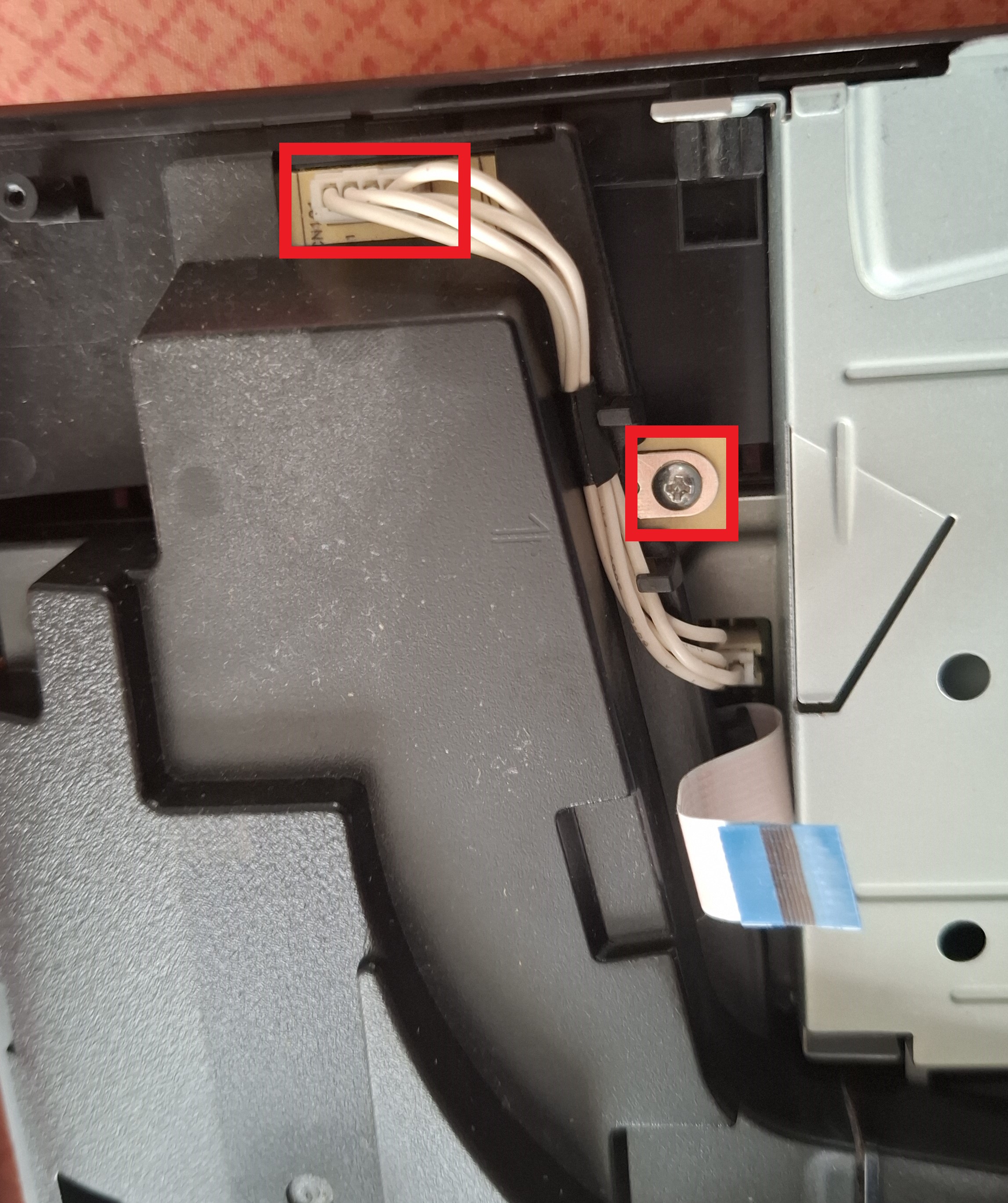

Pour cela il faut retirer 2 vis de chaque côté et le câble 4 pins blanc.

Ces deux vis et le connecteur enlevés, vous pouvez retirer l'alimentation. Il faut faire de légers gauche/droite , en soulevant l'alimentation pour pouvoir la retirer.
La raison de pourquoi la retirer de cette manière est que nous avons deux tiges 12v soudé à la carte mère qui viennent s'enfoncer dans l'alimentation. Et donc c'est pour ça qu'il faut lever et un peu la "secouer" pour que l'alimentation vienne.

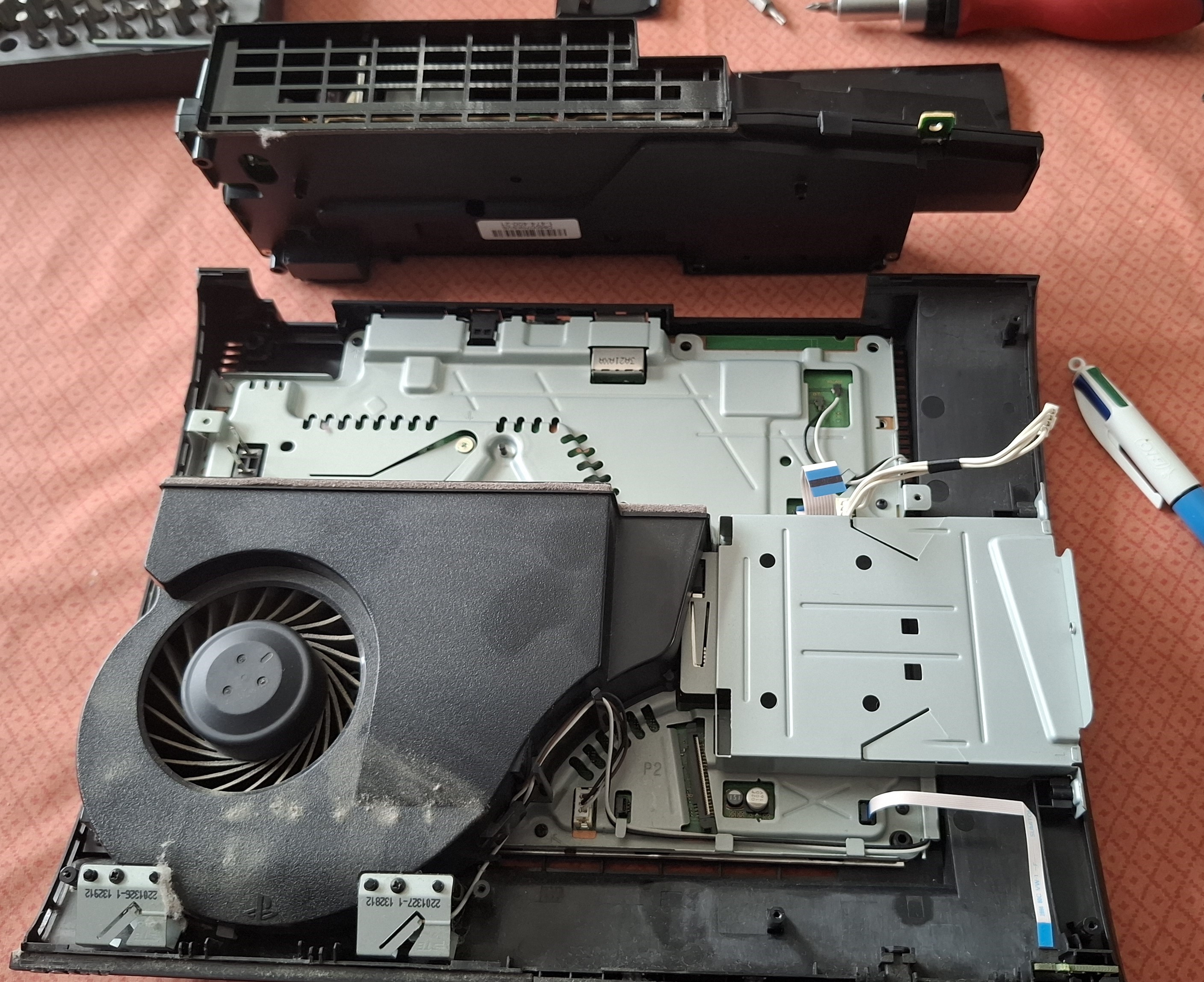

Voilà ce que ça donne quand elle est retirée.

Et nous pouvons retirer les derniers câbles, et quelques vis pour retirer cette "cage d'argent" du socle noir.

Pour les câbles :

• Celui du ventilateur turbine ( qui peut même être retirer plus tard, mais autant l'enlever maintenant )

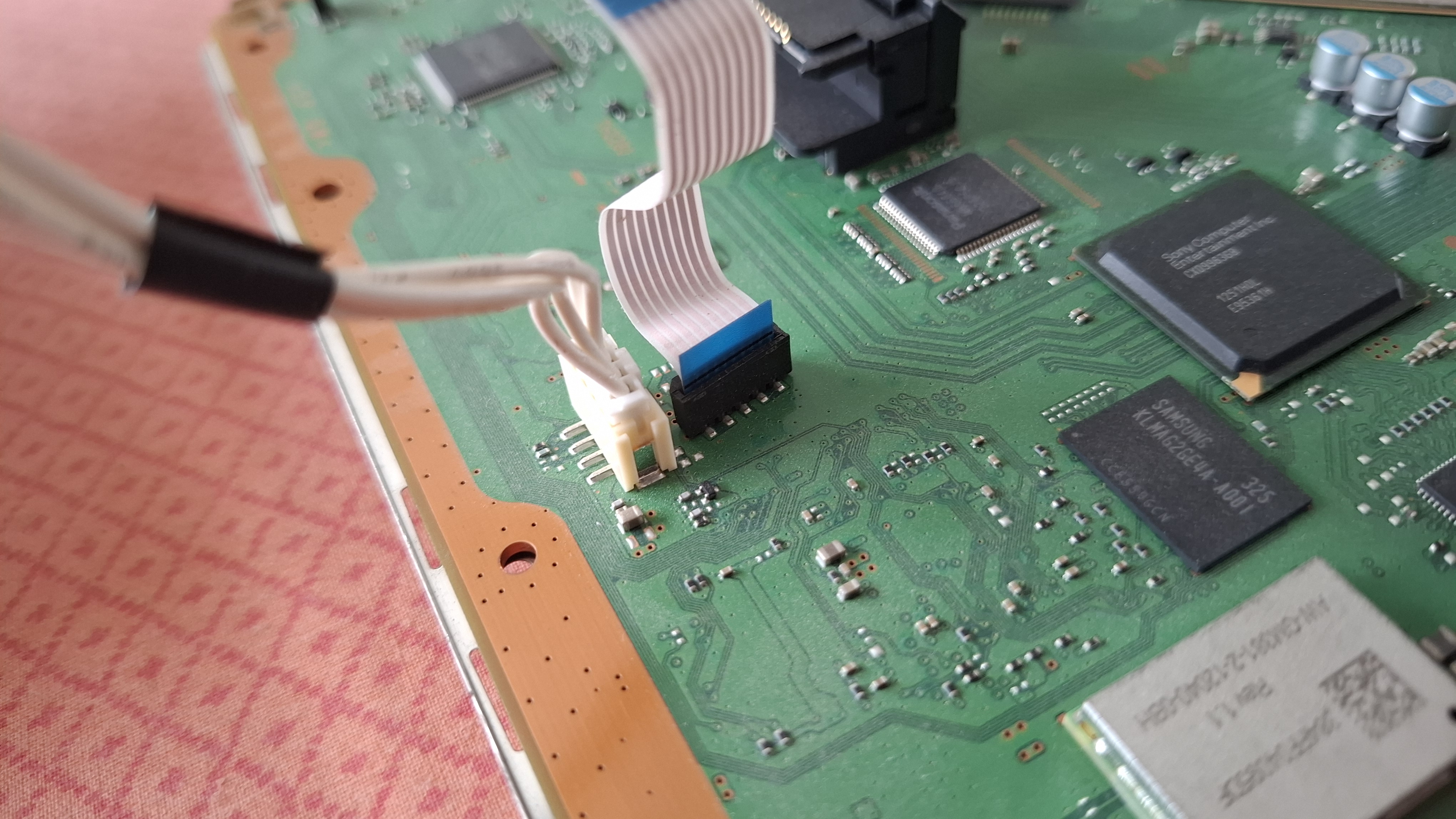

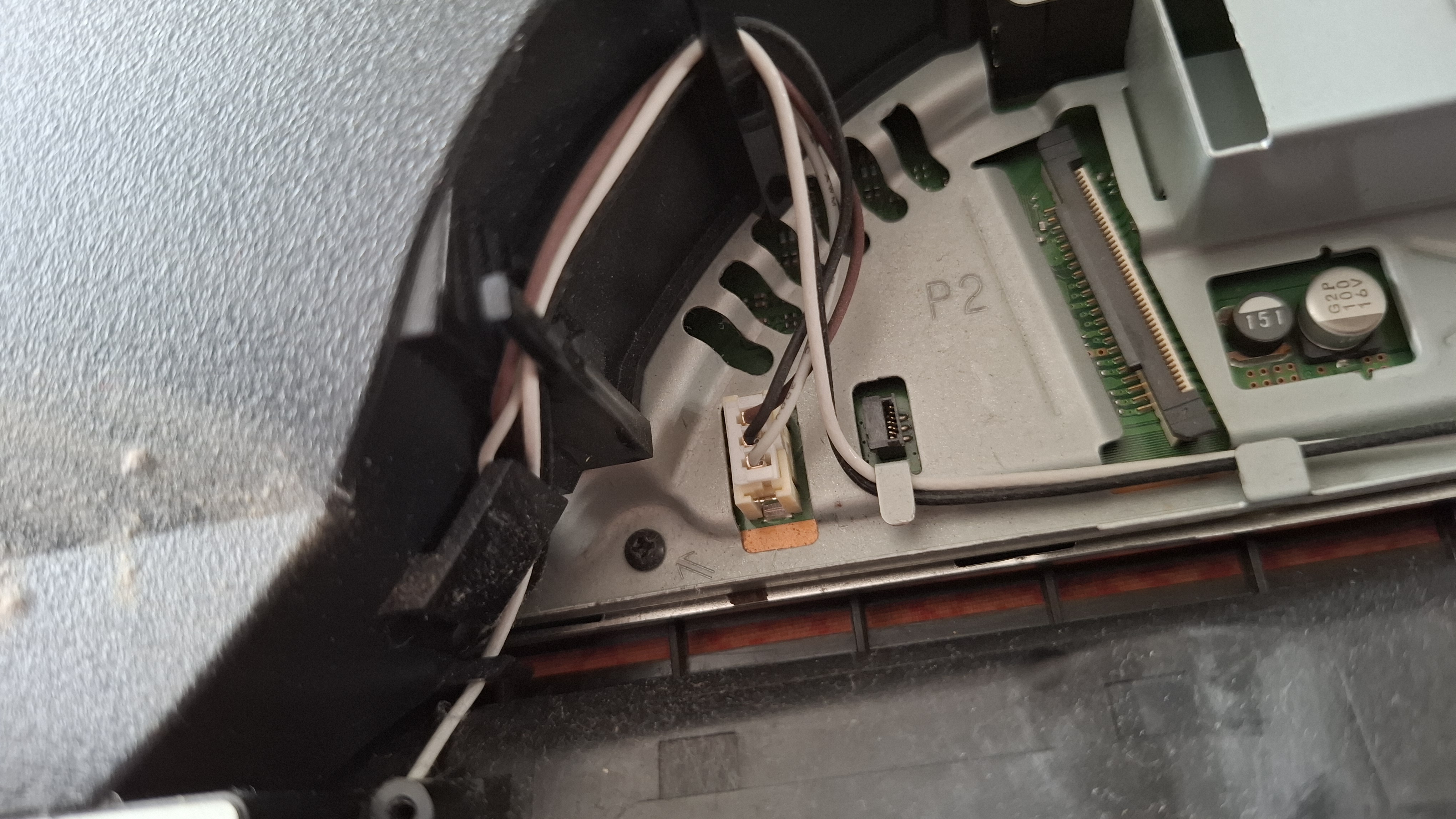

• La nappe du bouton d'allumage. Elle s'enlève de la même façon que les nappes du lecteur : délicatesse et patience

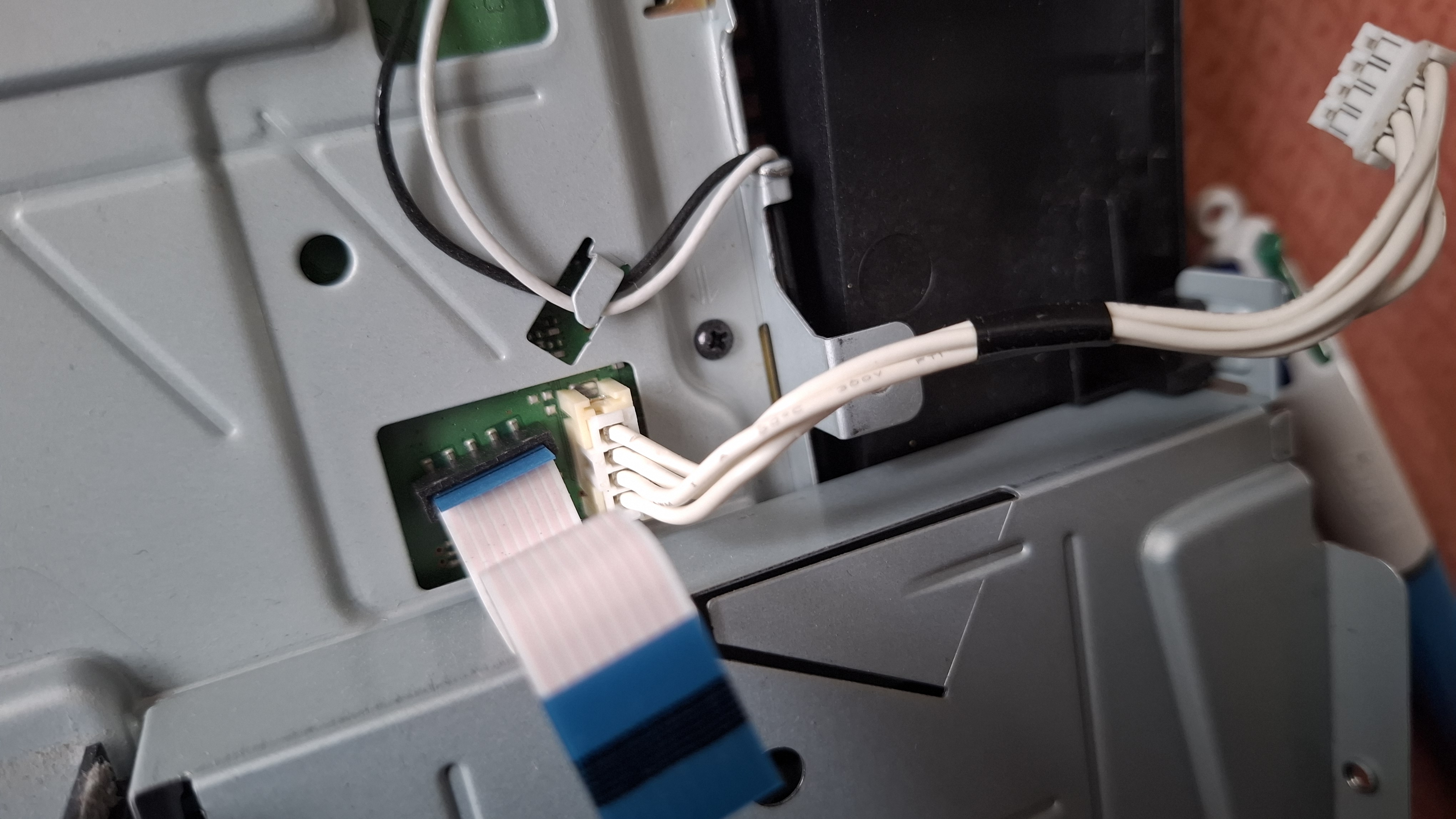

• Ce câble et cette nappe, situés de l'autre coté de la boîte du disque dur, partie "haute" de la console, à droite.

  Dans mon cas, je ne les ai pas retiré. Je ne pouvais pas enlever la nappe à cause du câble blanc, et je n'arrivais pas à enlever celui-ci à cause de l'emplacement disque dur

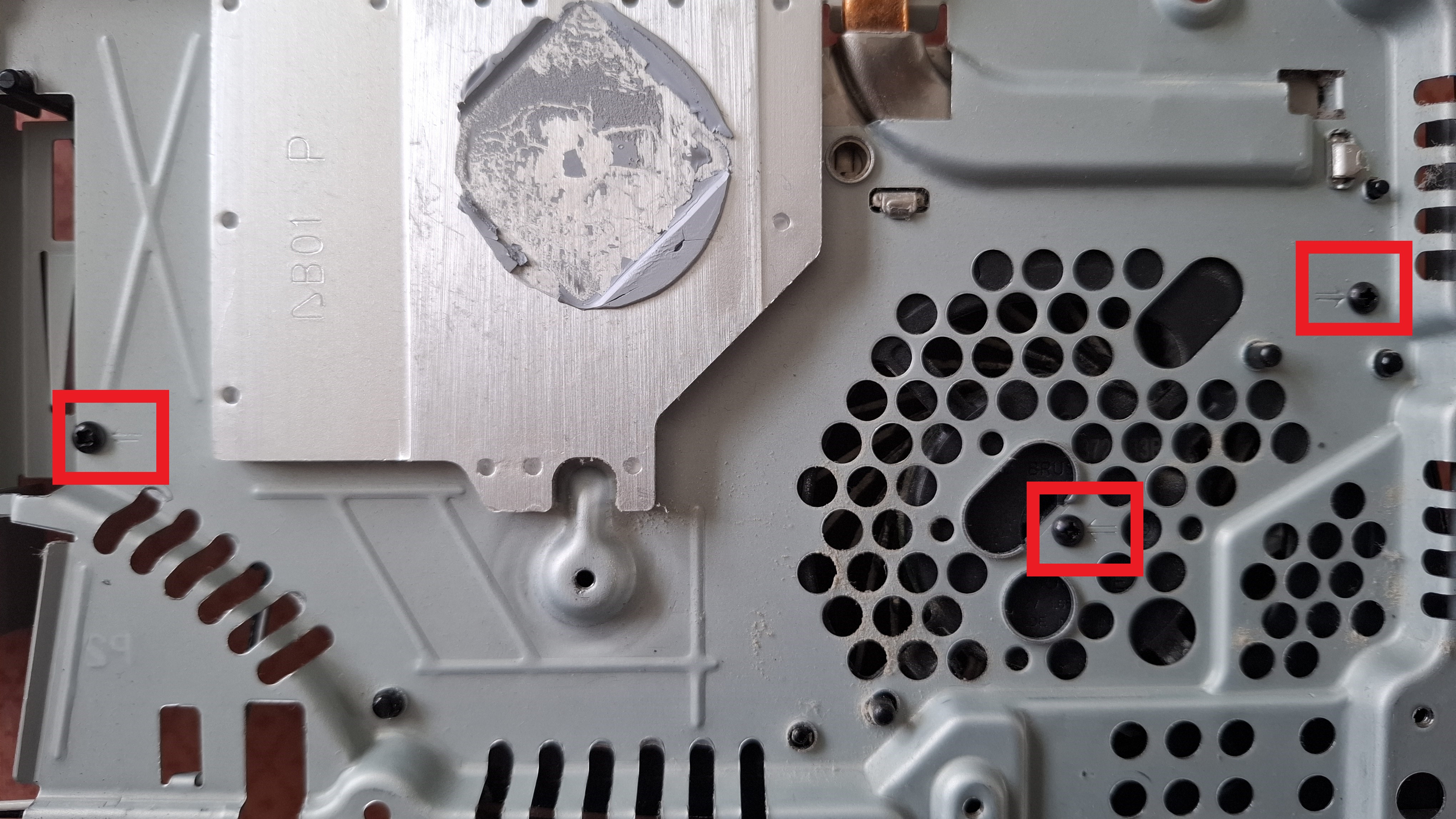

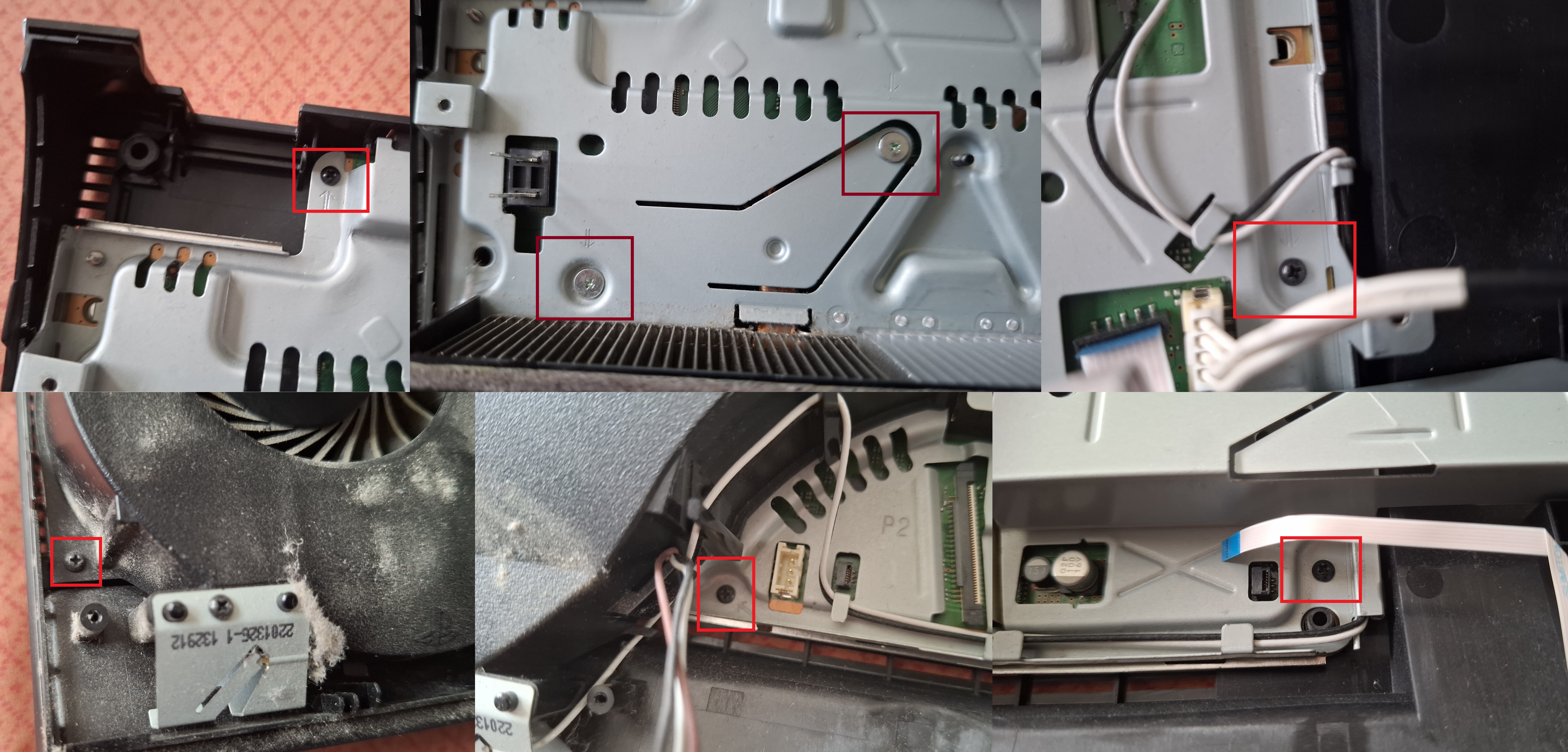

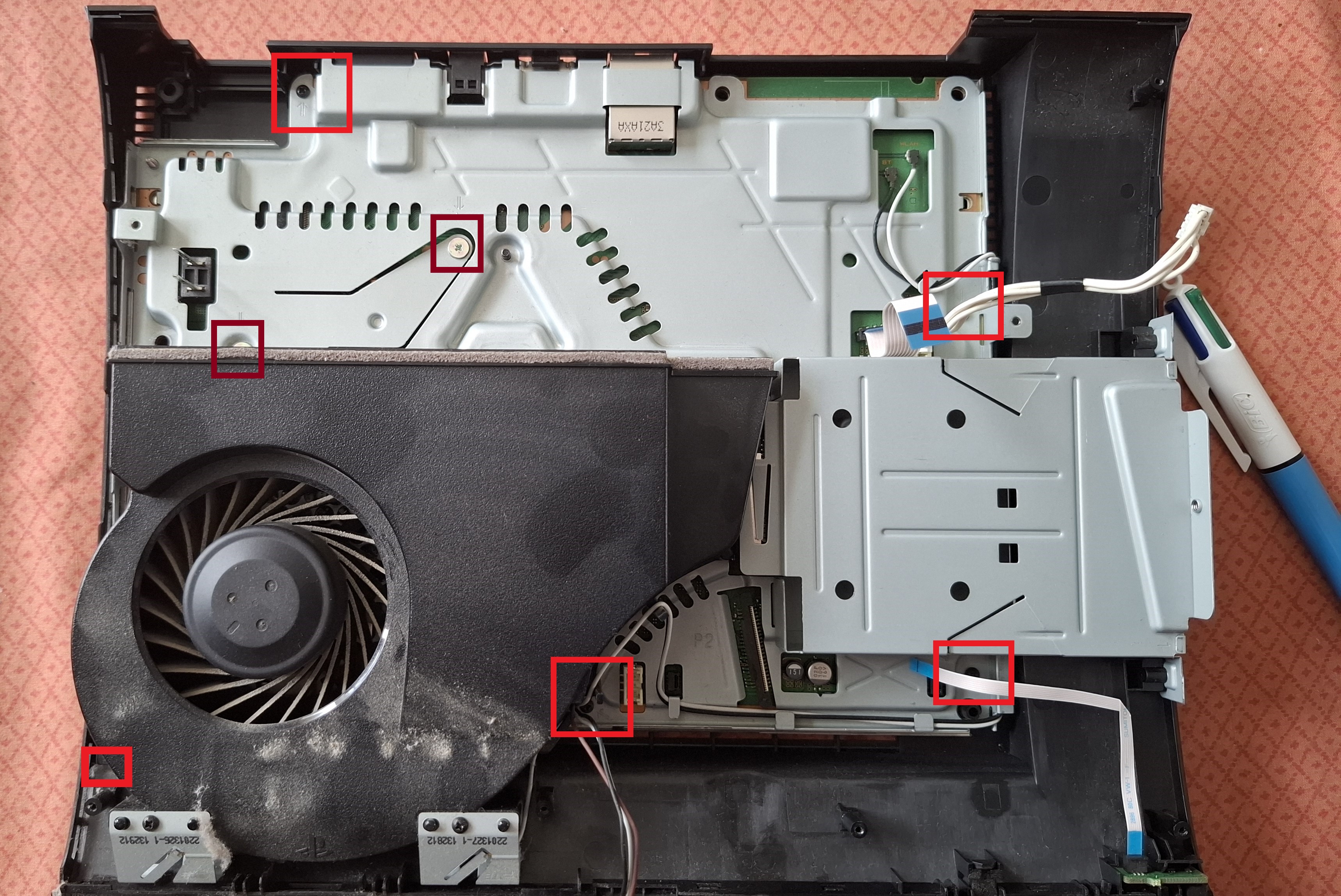

Nous pouvons ensuite retirer les 7 vis. 5 noires, et 2 grises.

Deux en bas du ventilateur, de chaque coté
Une en bas à droite, peut-etre caché par la nappe d'alimentation
Une au niveau du cable blanc, à droite
Une tout en haut à gauche à coté du "trou"
Et les deux grises, au dessus du ventilateur.

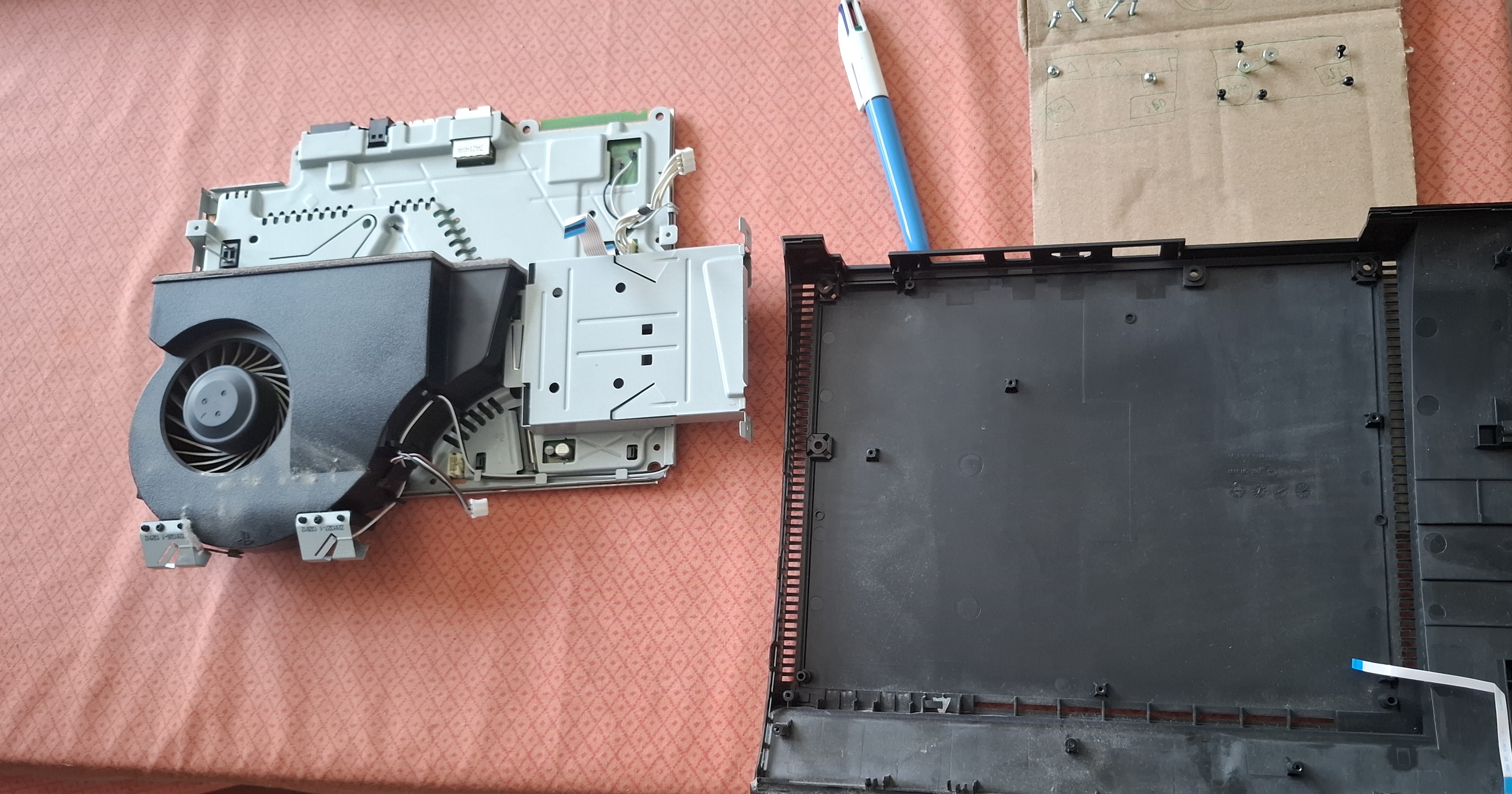

Ces vis enlevées, vous pouvez retirer le socle de la console.

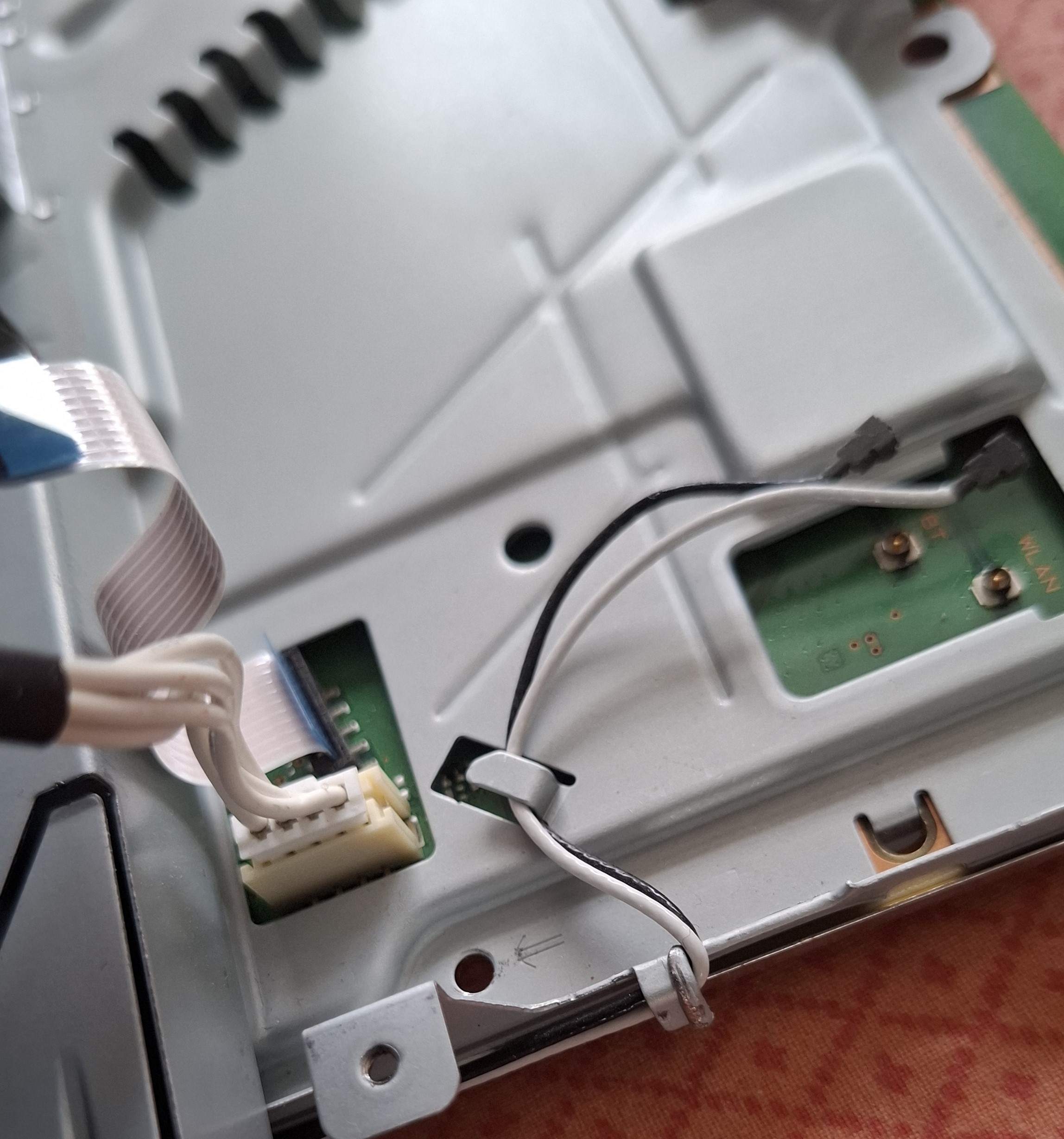

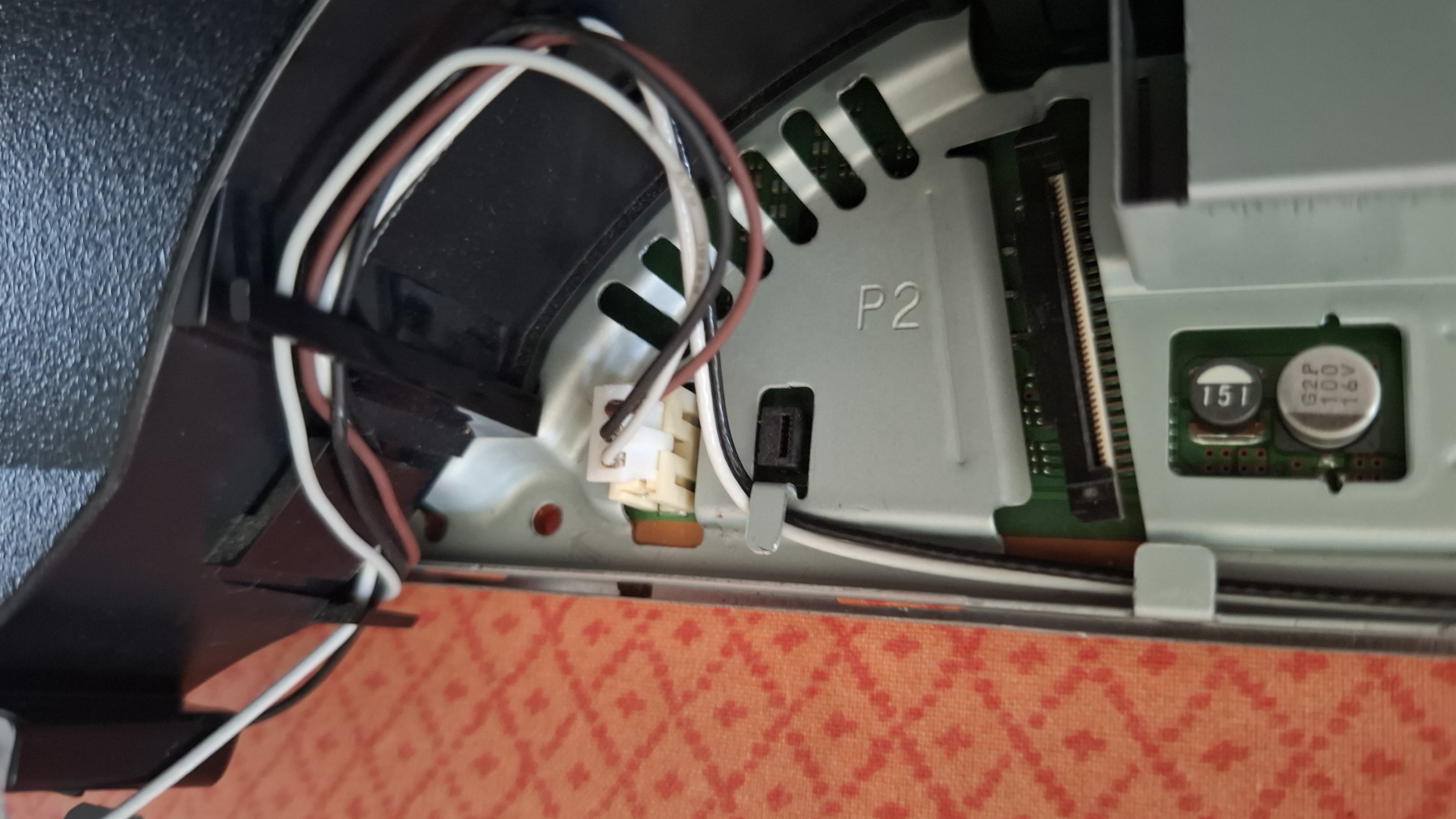

Nous allons nous rendre en haut à droite de notre plaque grise pour retirer le cable Bluetooth et le cable Wifi.

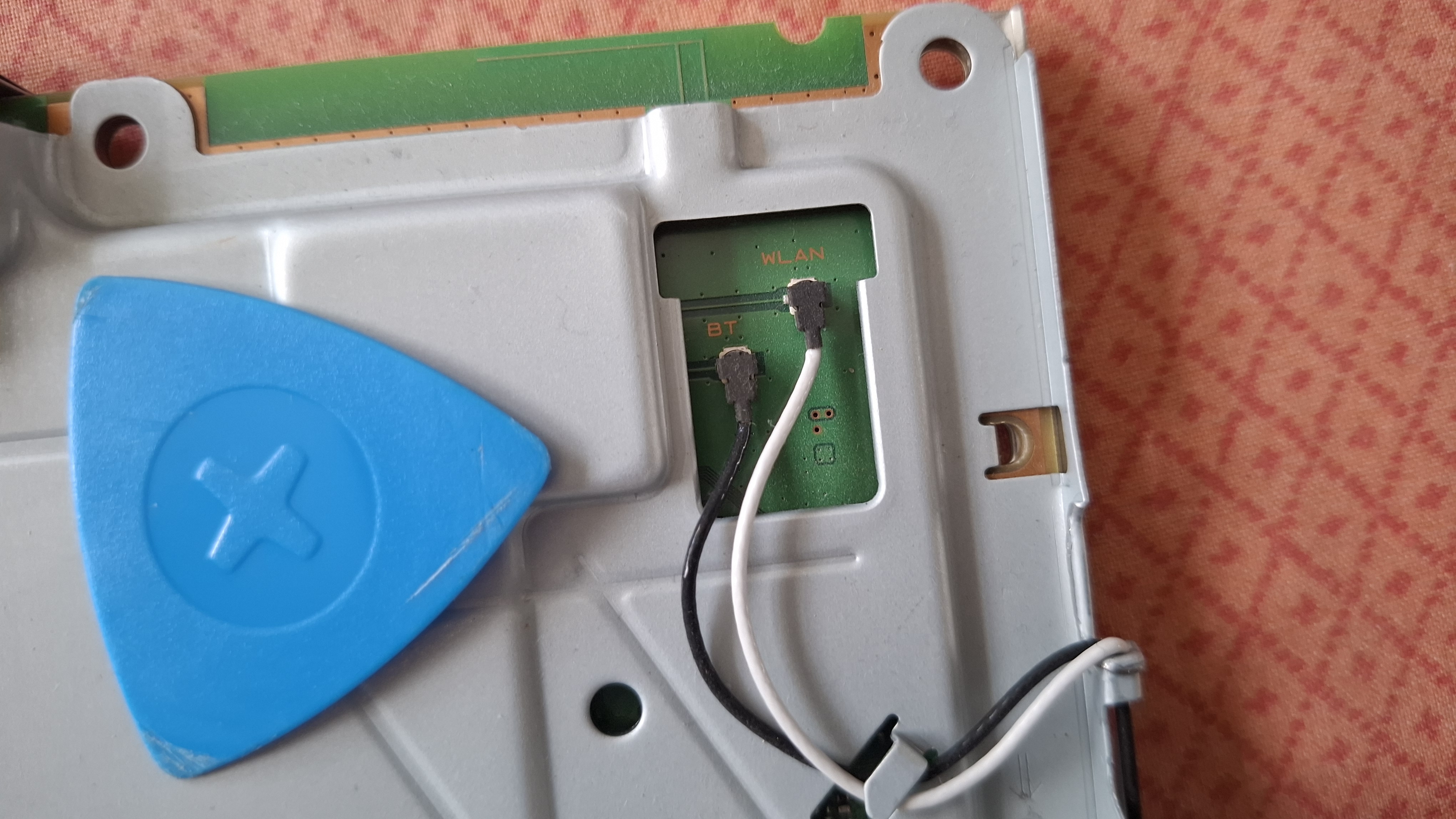

Le blanc c'est le Wifi, et le noir c'est le Bluetooth.

Pour l'instant je ne retire pas les câbles, mais par la suite, les écarter de leur chemin sera nécessaire, par facilité de démontage. Je ne retire pas la partie métallique sur le ventilo, juste les câbles de leur passage autour de la plaque grise. En image, le passage de ces deux câbles, quand il faudra les remettre. ( heureusement que j'ai pris ces photos, sinon un peu la galère )

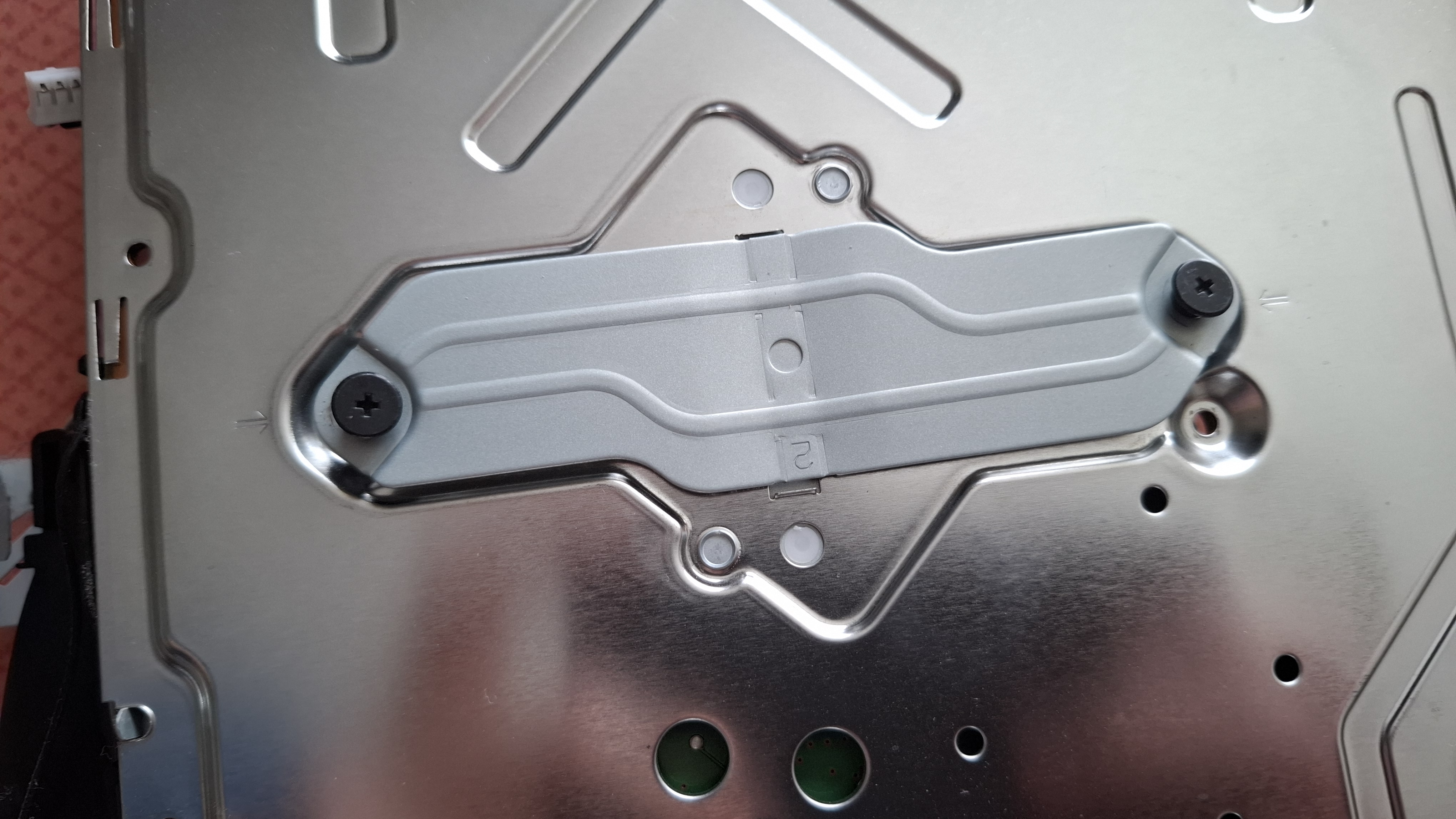

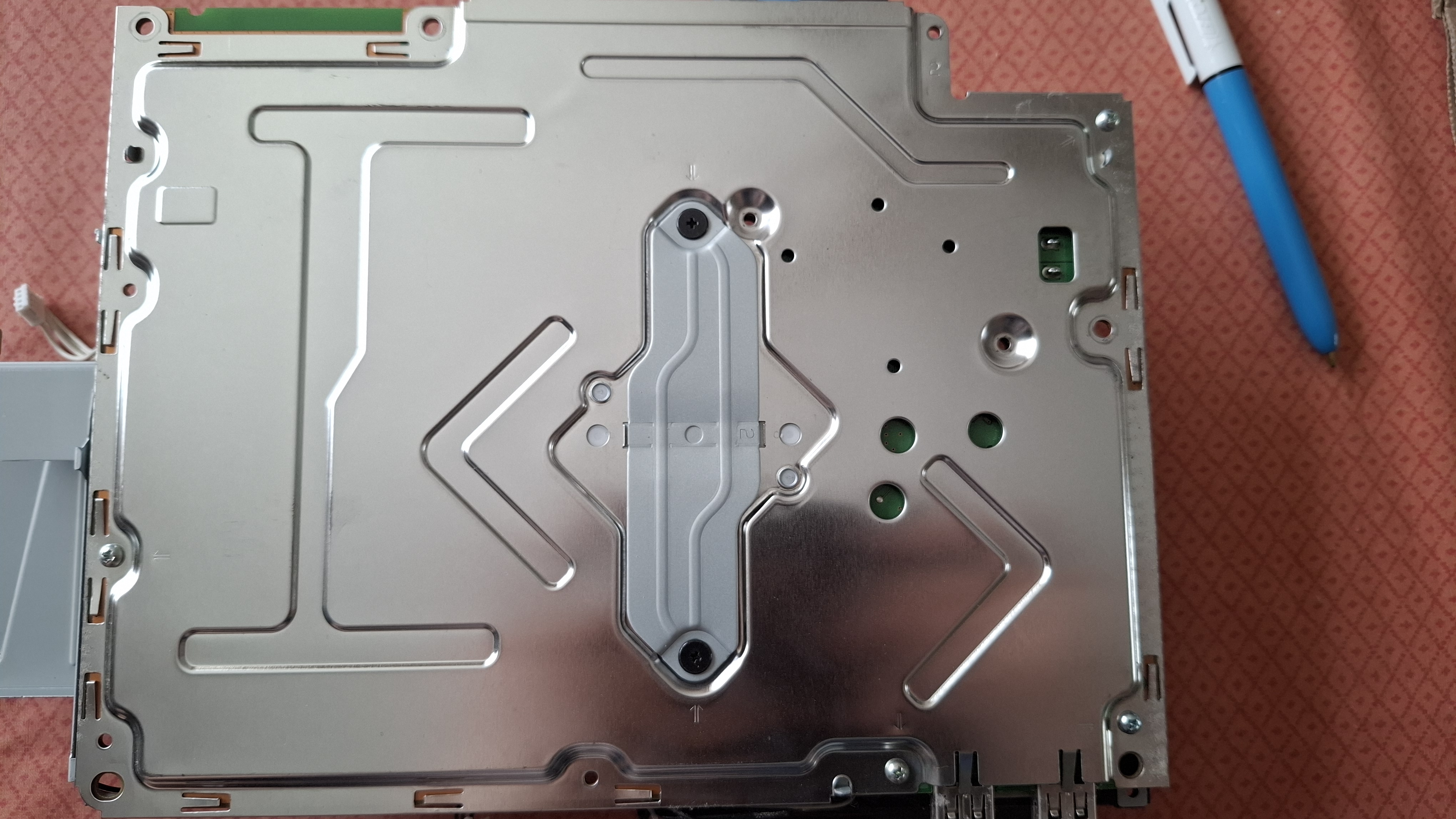

Maintenant, nous pouvons retourner cette plaque pour retirer deux vis.

Nous retirons les deux vis noires. Faites attention au remontage, ça a un sens. Le "2" est éloigné du stockage disque dur. ( ou vous regardez les photoss pour vous en rappeler ).

En théorie elle sont vissés un peu fort, car elles retiennent le CPU sur son refroidissement.

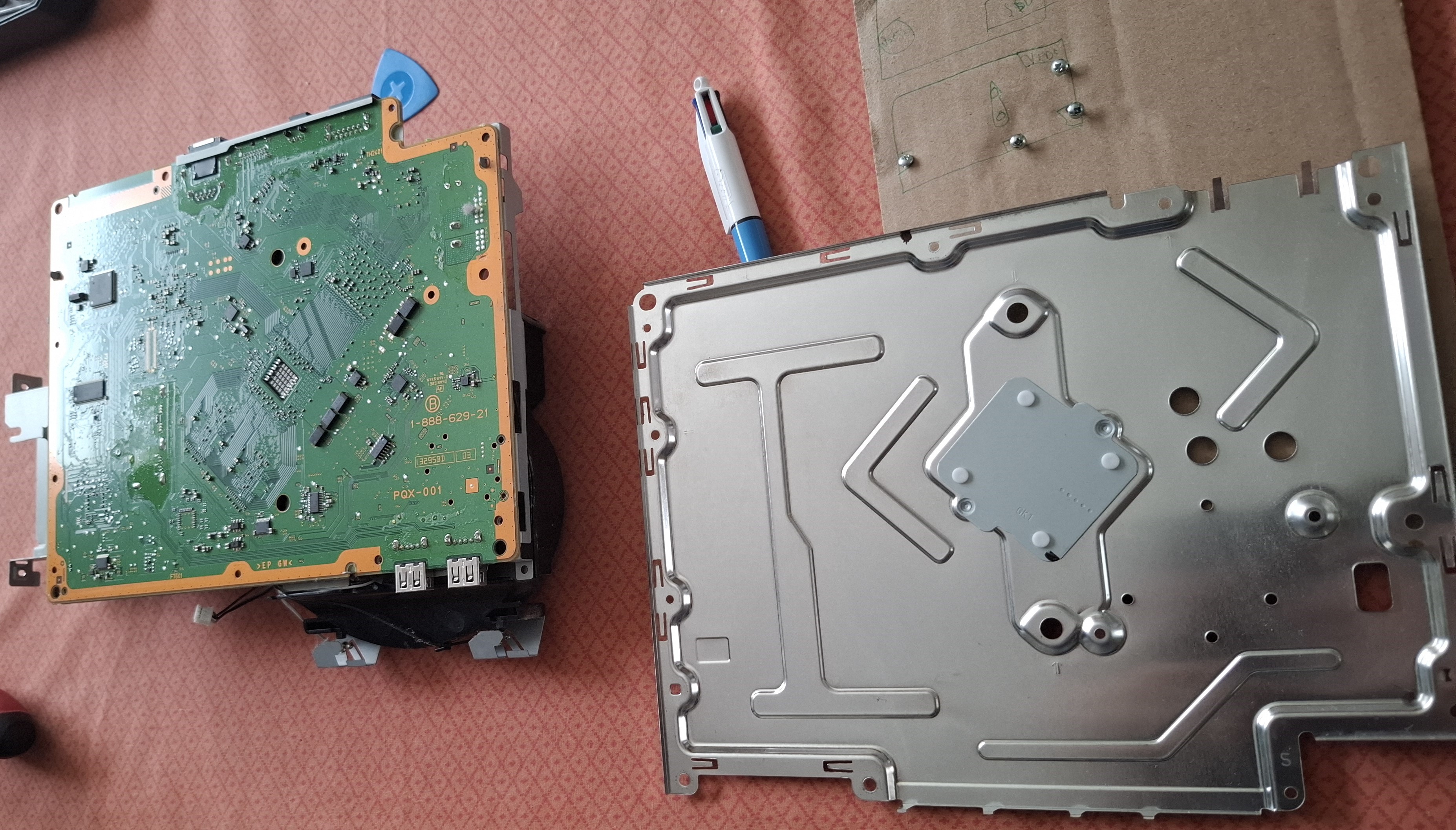

Ensuite, pour retirer la carte mère, c'est comme un capot, levez délicatement le coté des ports USB A. ça peut résister à cause de la pâte thermique. Ensuite, glissez la vers vous, pour que les ports à l'arrière passent leur cocon métallique. Soulevez là aussi suffisamment pour passer les petites dents qui retiennent la carte mère.

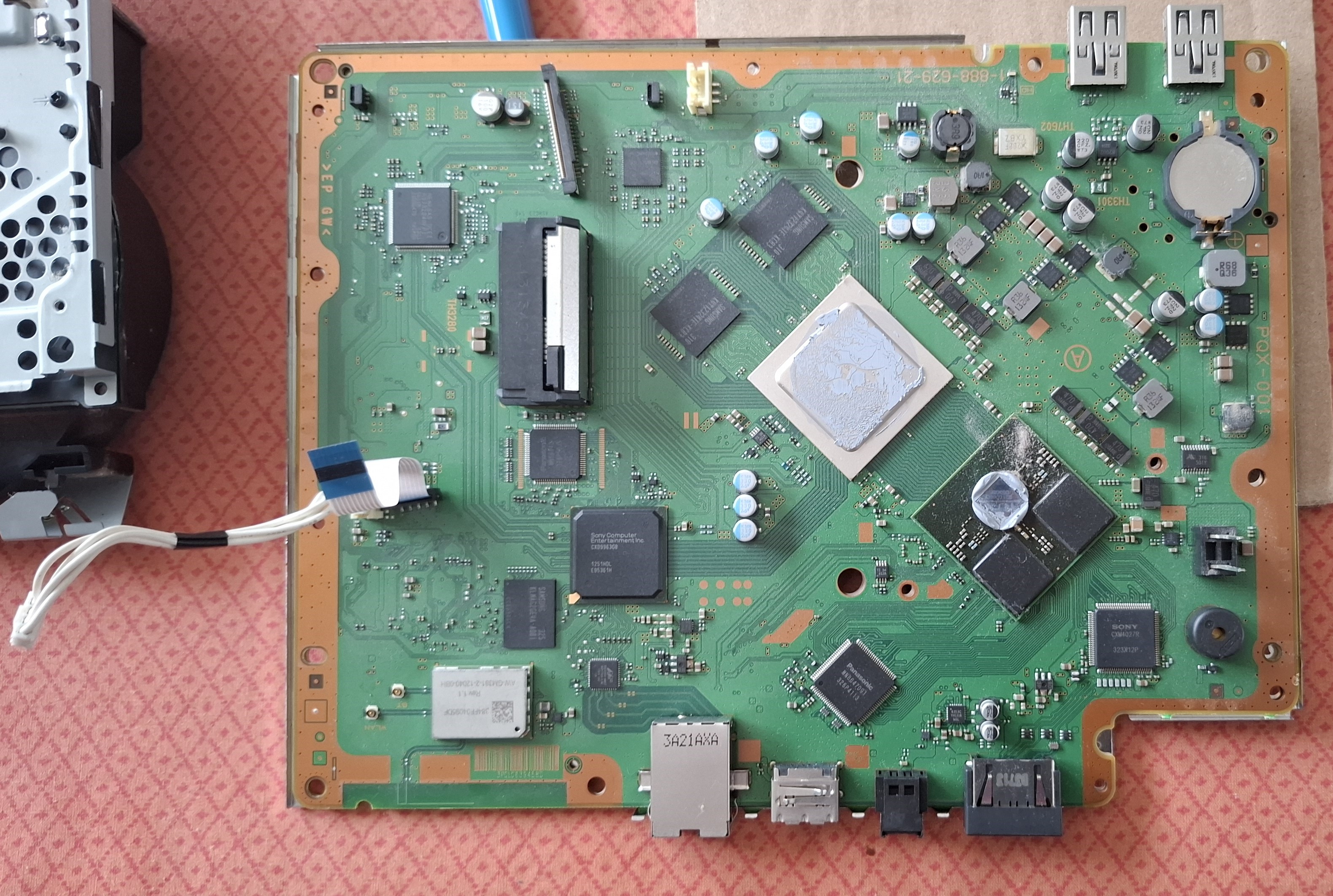

Bravo, vous avez le coeur de votre console.

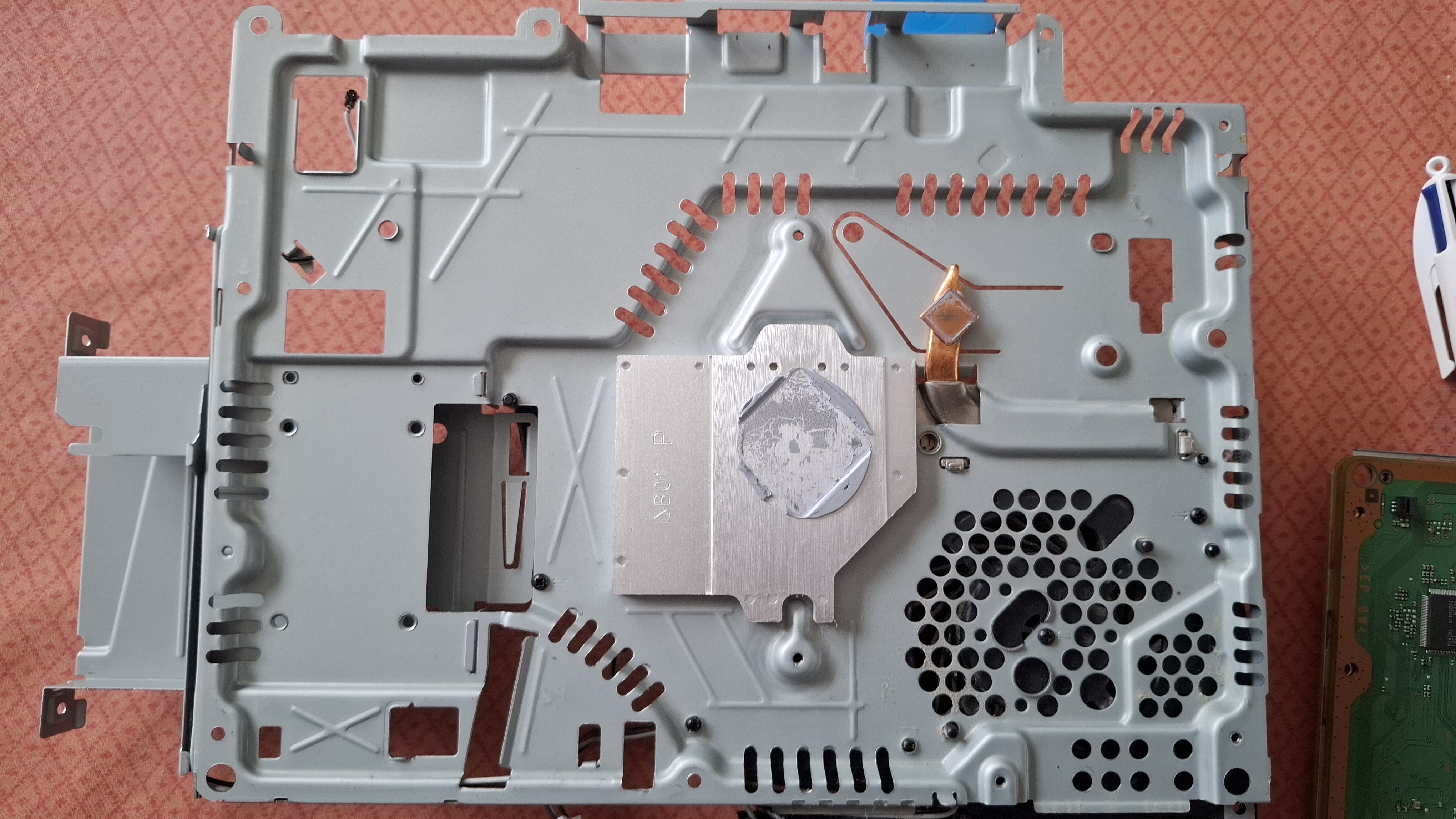

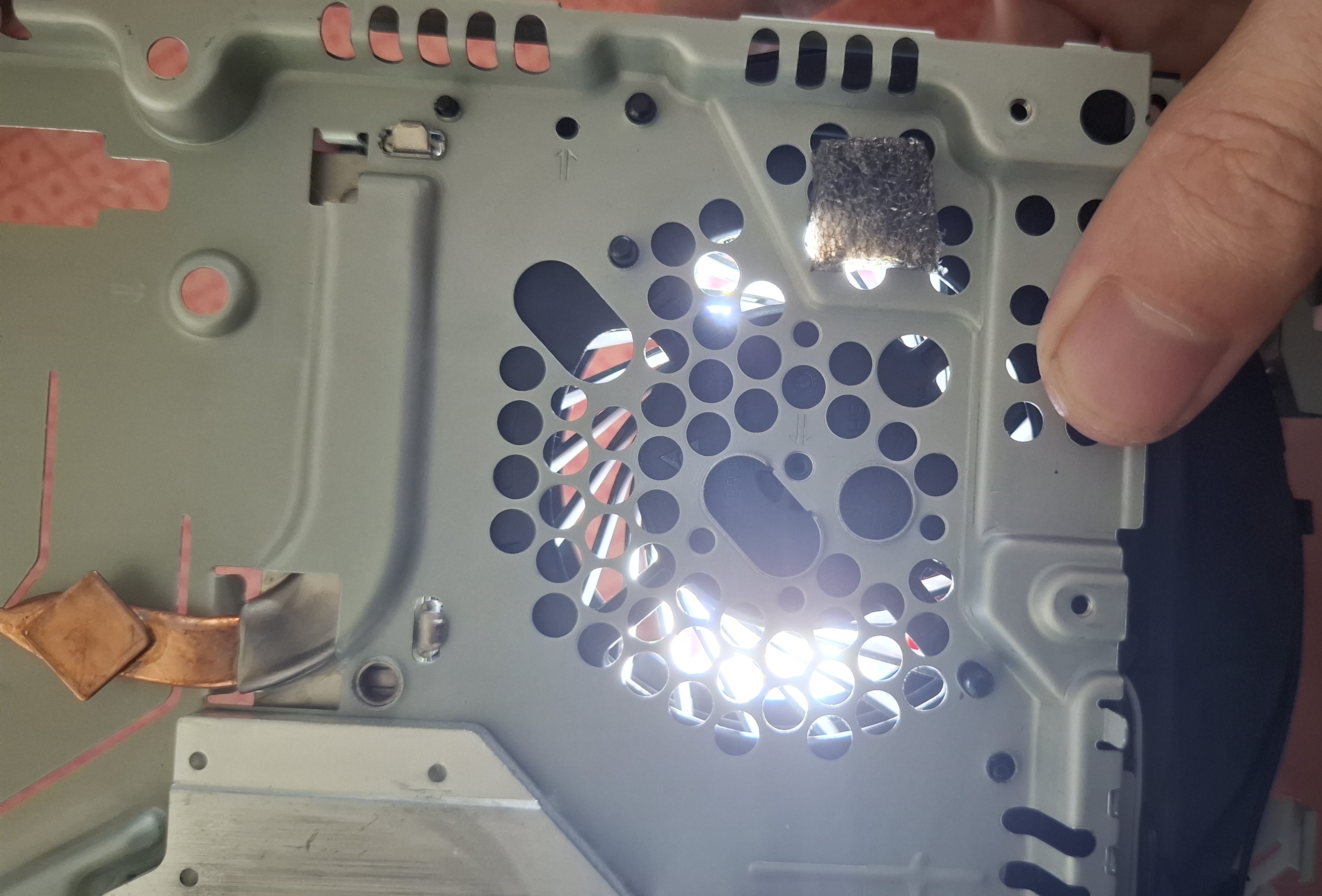

Et ici le refroidissement :

Vous pouvez donc, si vous ne l'avez pas fait retirer aussi ces deux câbles ( et la poussière aussi... ).

Dans mon cas, j'ai seulement retiré le câble blanc, la nappe, j'y arrivais pas. Mais par la suite, elle m'a causé quelques frayeurs.....

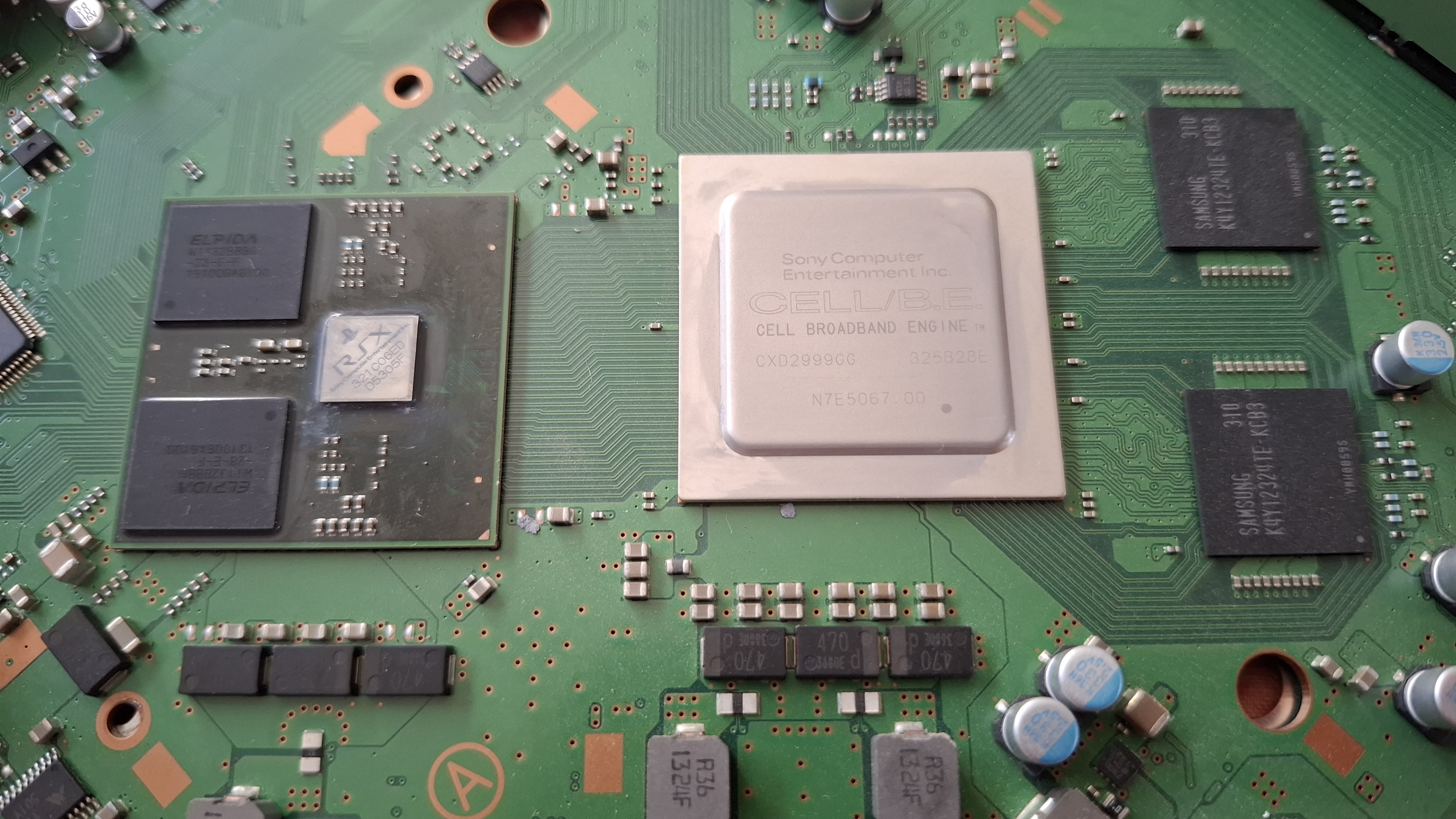

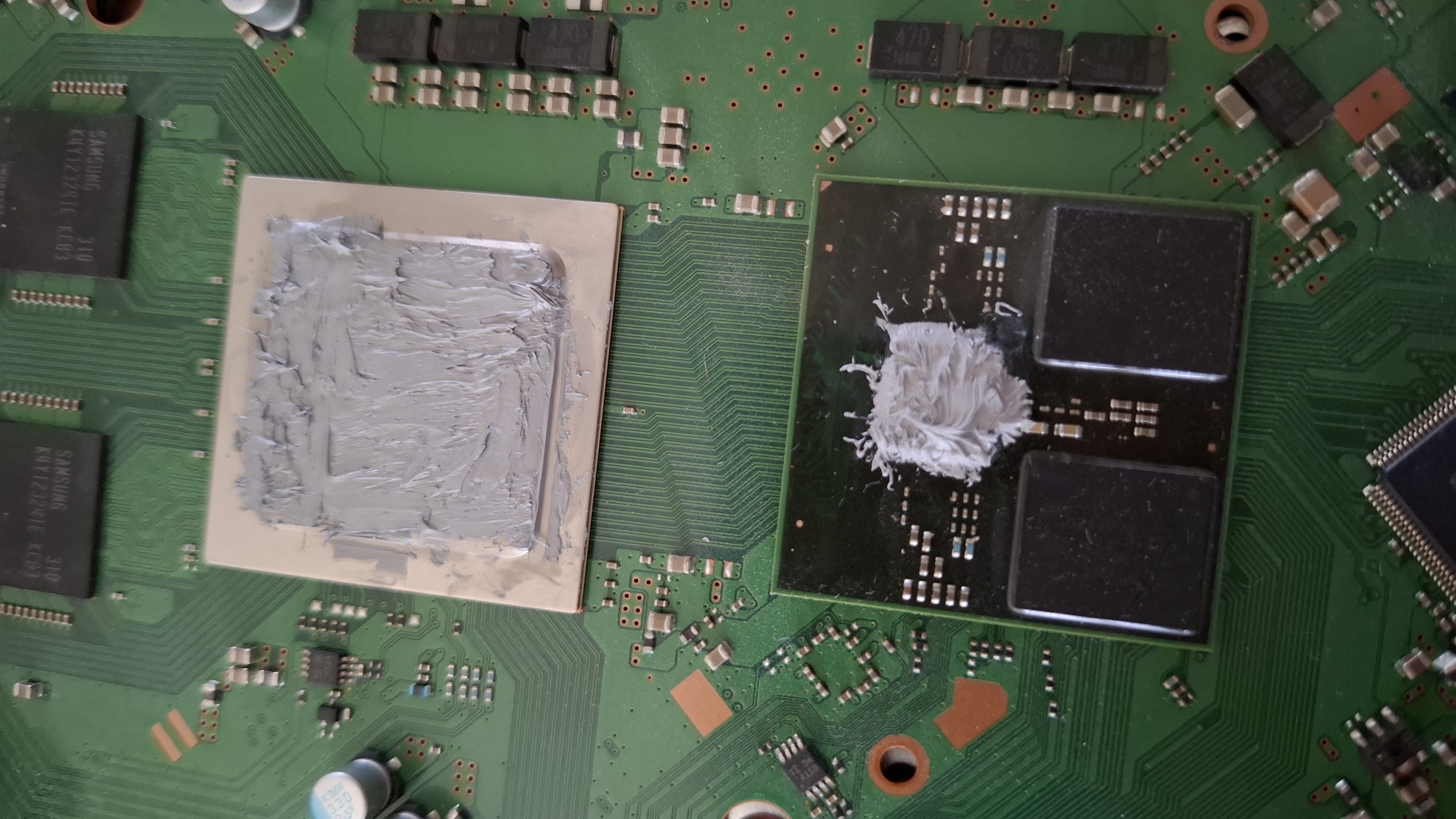

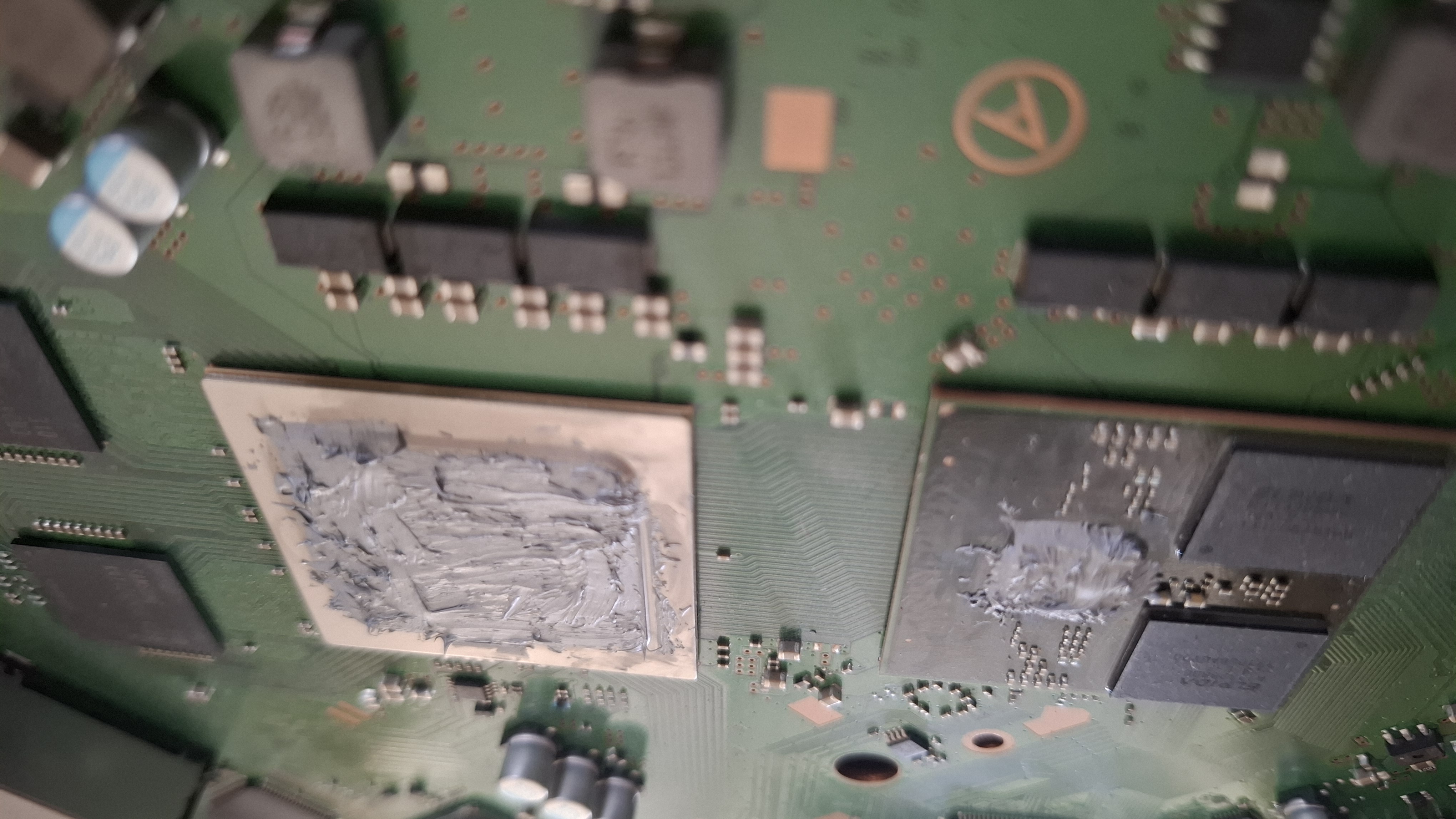

Et petite photo du CPU et GPU, qui ont aussi besoin d'un coup de fraicheur.

De mon coté, je m'arrête ici pour le refroidissement, je ne fais pas de délid du CPU pour changer la pâte sous l'IHS. J'ai pas envie que ma console finisse comme joli cale-porte.

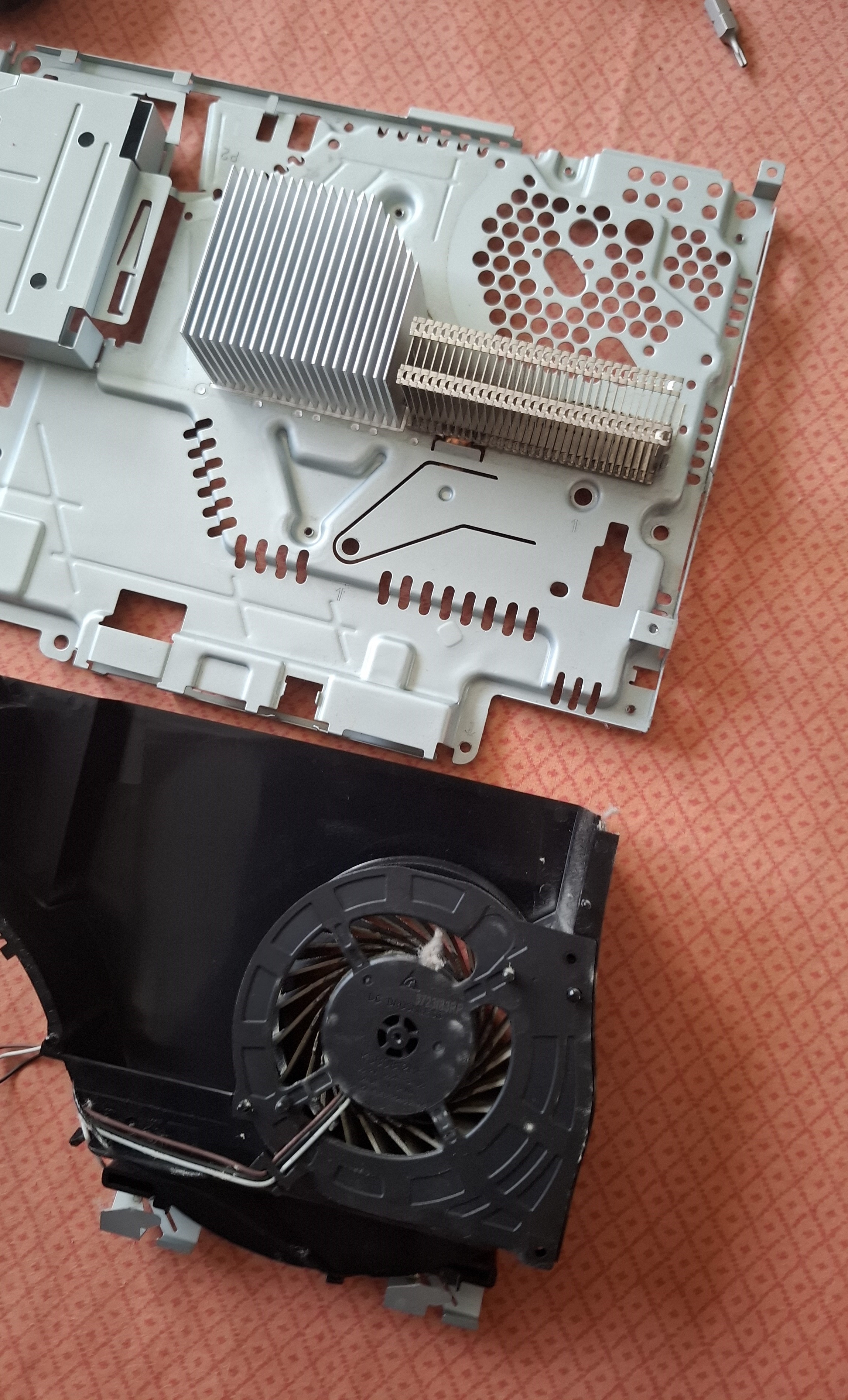

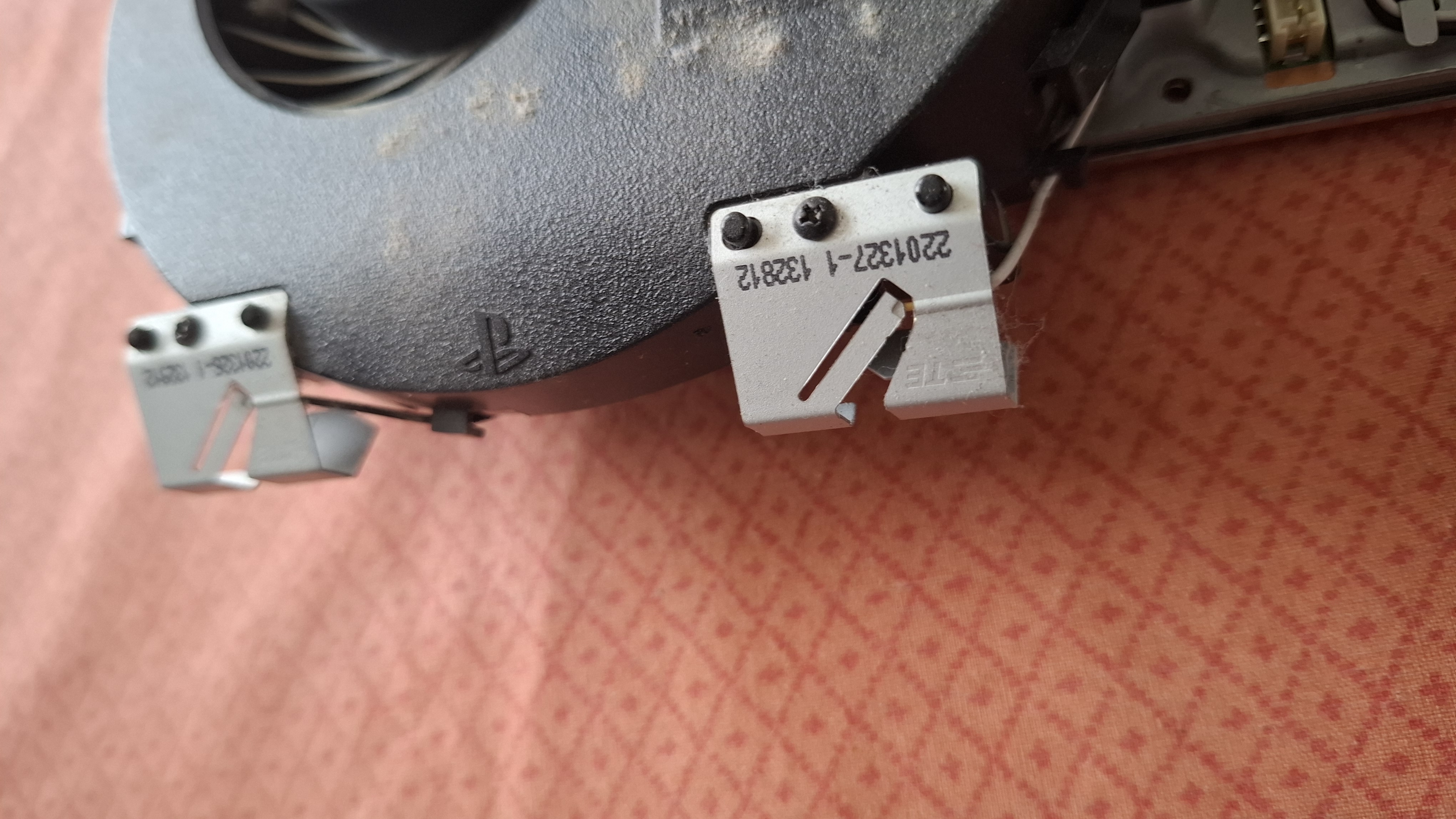

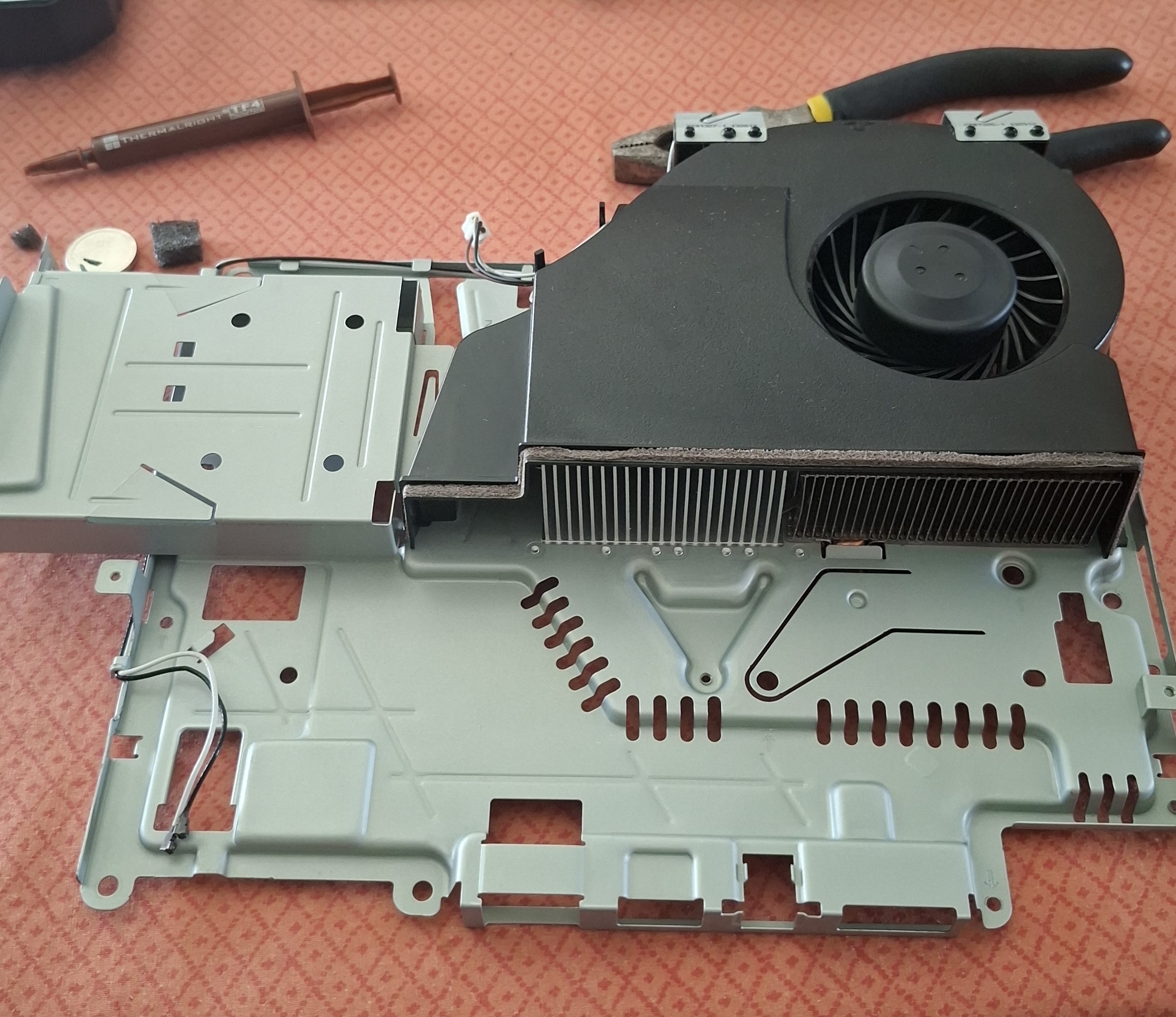

Mais nous allons retirer le Ventilo de sa plaque pour le nettoyer correctement. Pour cela, il faut retirer 3 vis.

Tada !

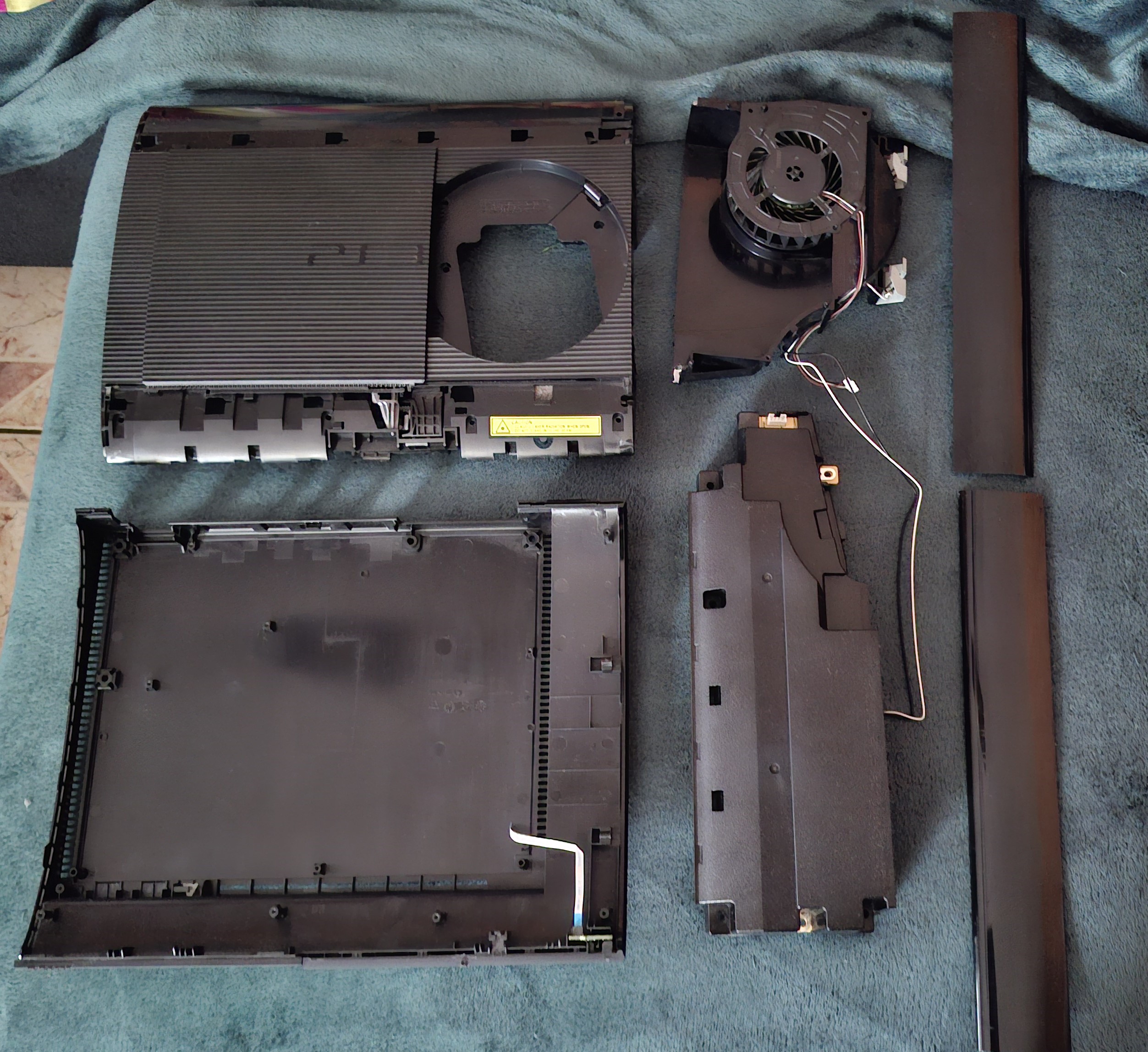

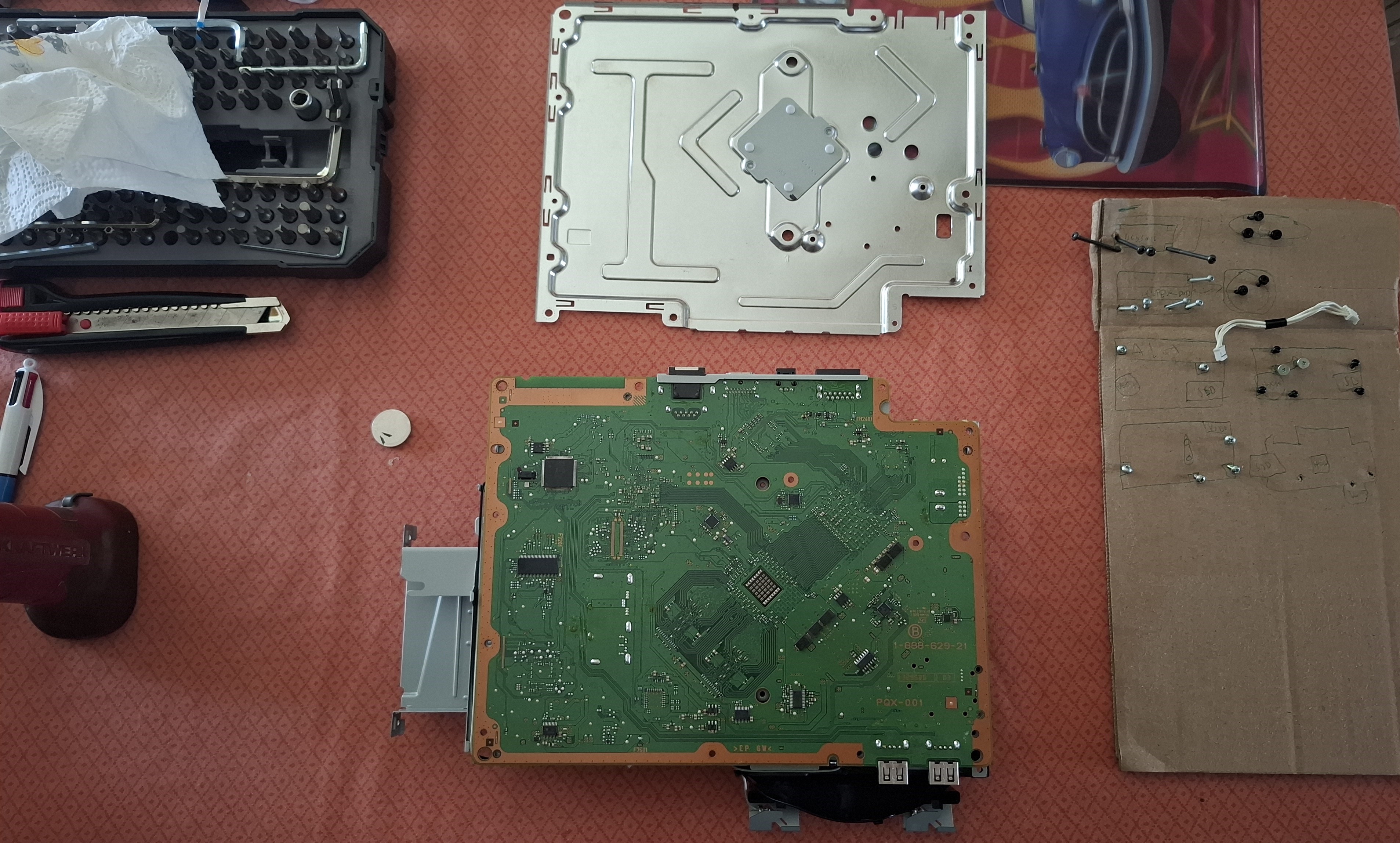

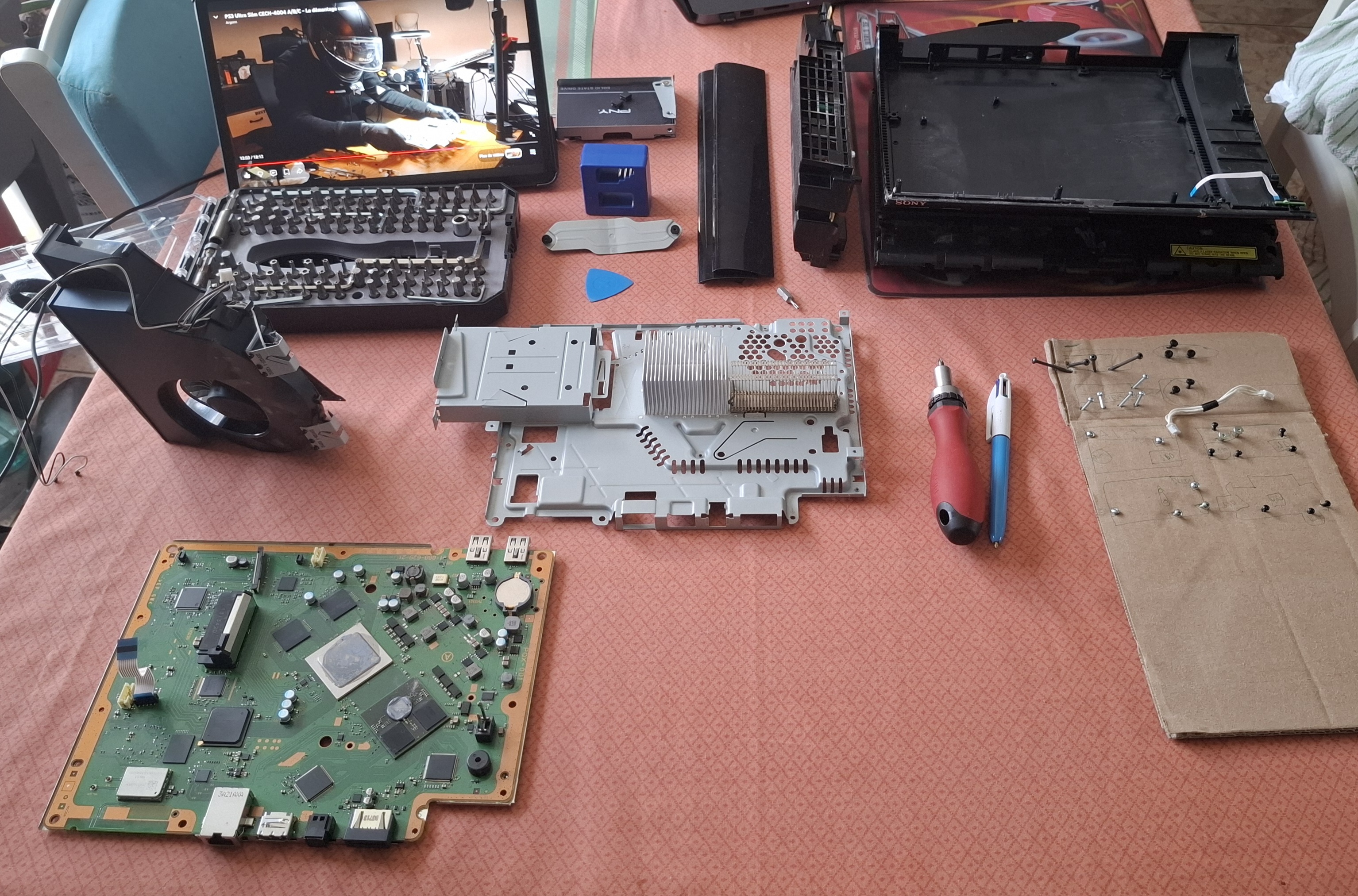

Il y a de fortes chances que votre bureau ressemble à ça, à la fin de ce démontage :

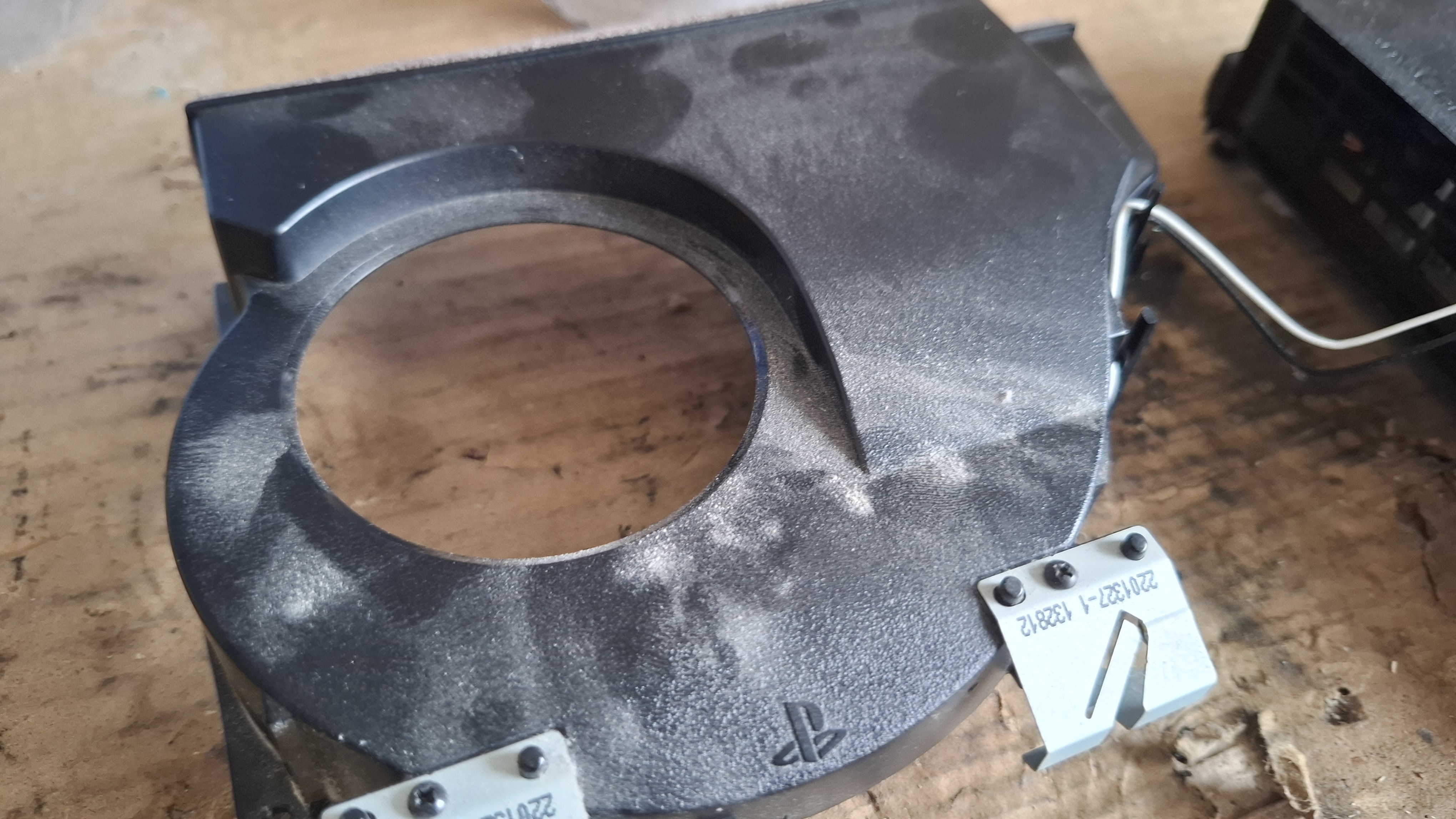

Avant de passer au remontage, petite pause sur la poussière en 12 ans de services :

Donc petit coup de compresseur à air, puis coup de chiffon et enfin coup de Briochin nettoyant universel anti trace.

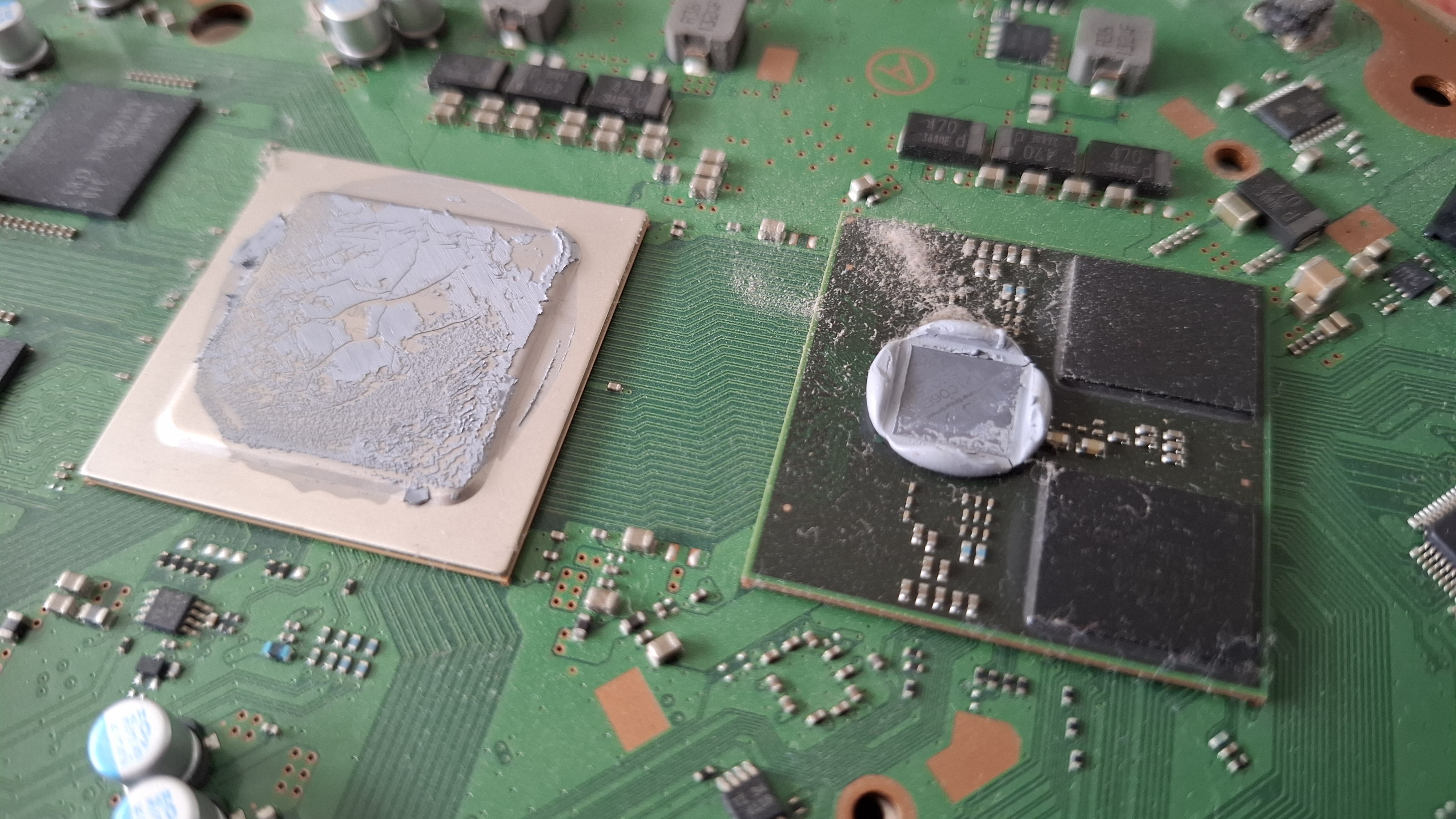

Coté carte mère, changement de la pile de BIOS et nettoyage de l'ancienne pâte thermique.

Je n'ai pas d'alcool isopropylique, donc tout au sopalin

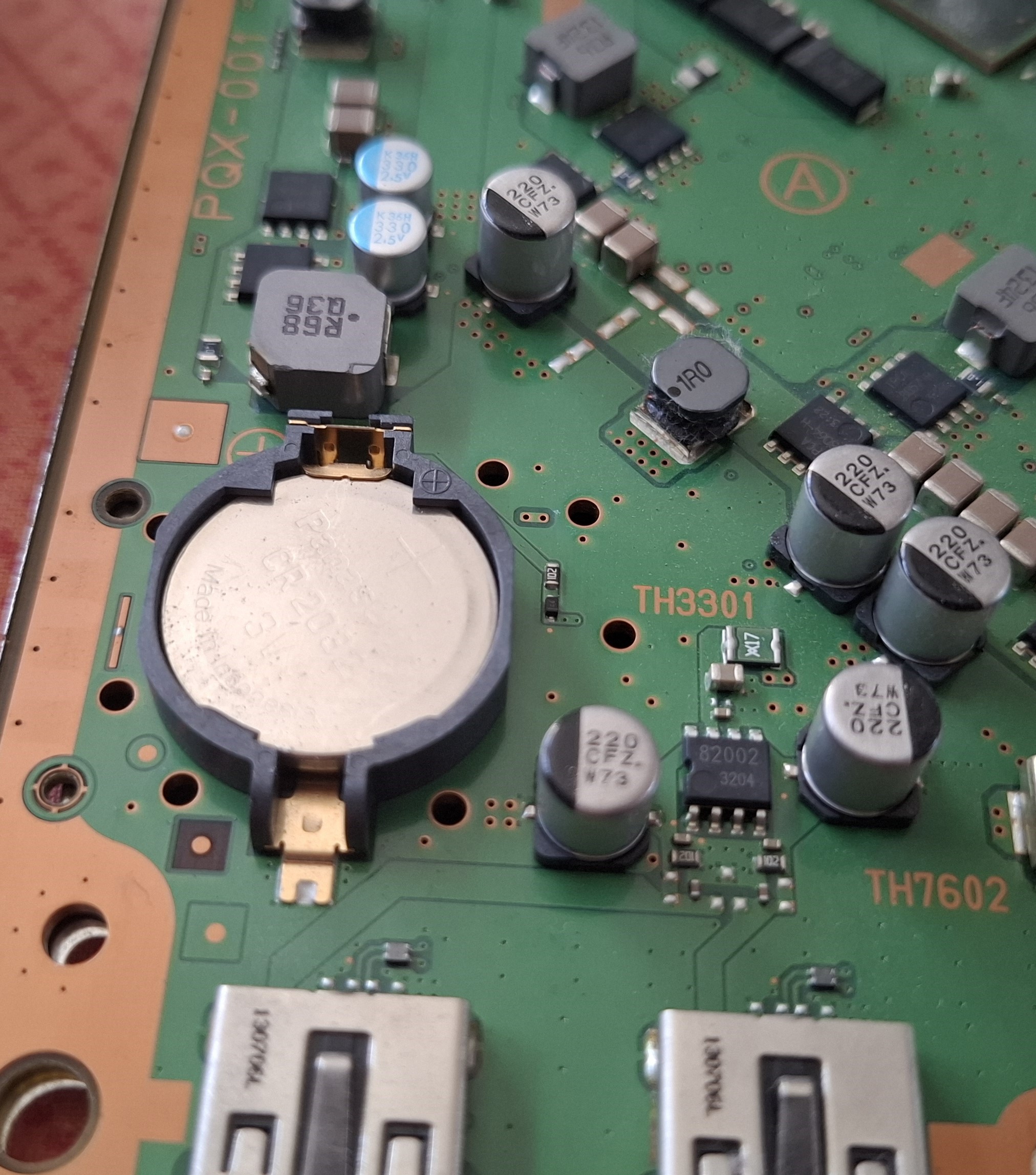

Par contre, pour retirer la pile de bios, j'ai eu un petit souci...

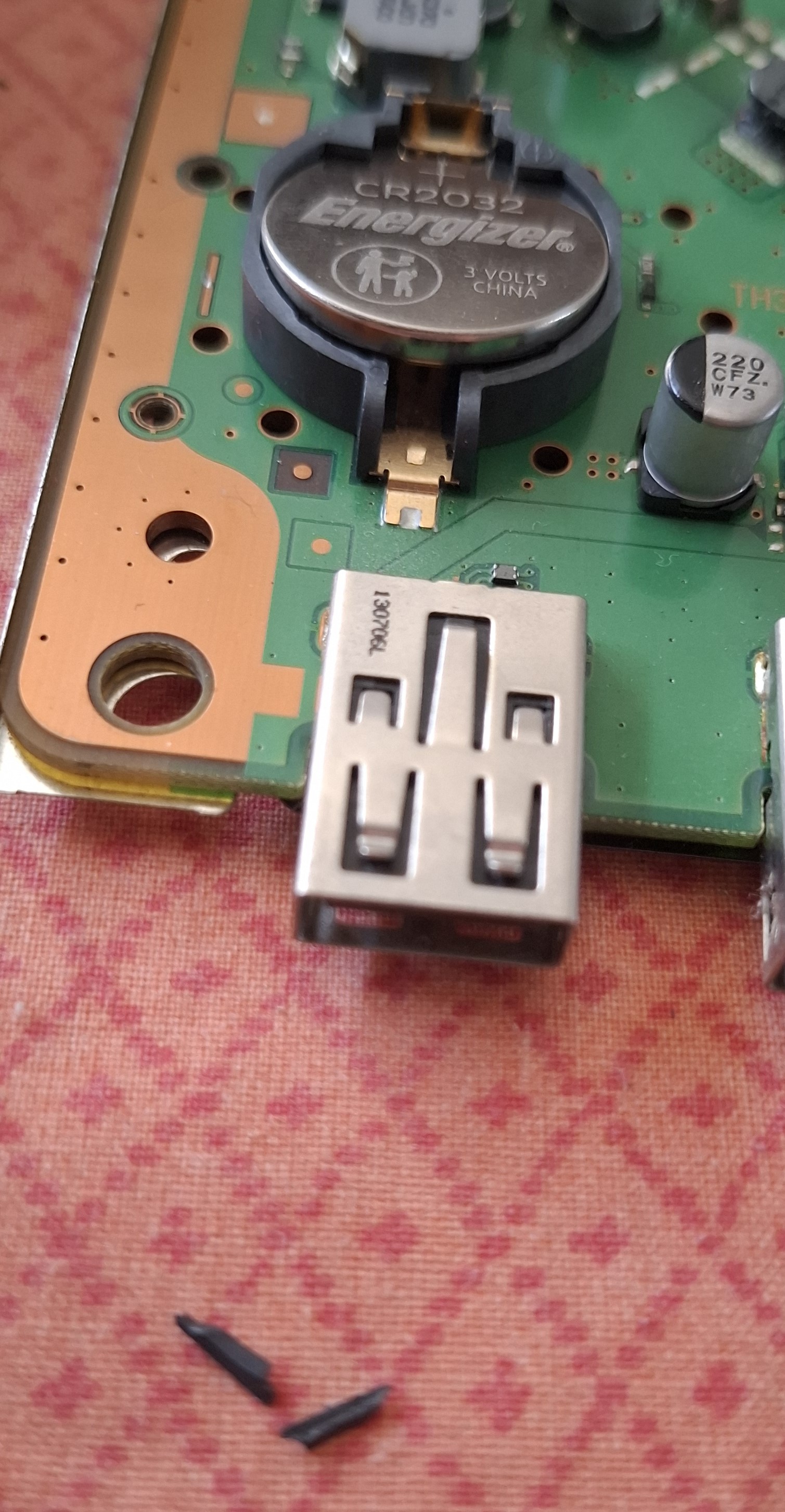

Elle voulait pas s'enlever. Et en se retirant.... aïe...

Les pâtes qui retiennent la pile sont parties en même temps que l'ancienne....

Après une heure de réflexion, voici ma solution :

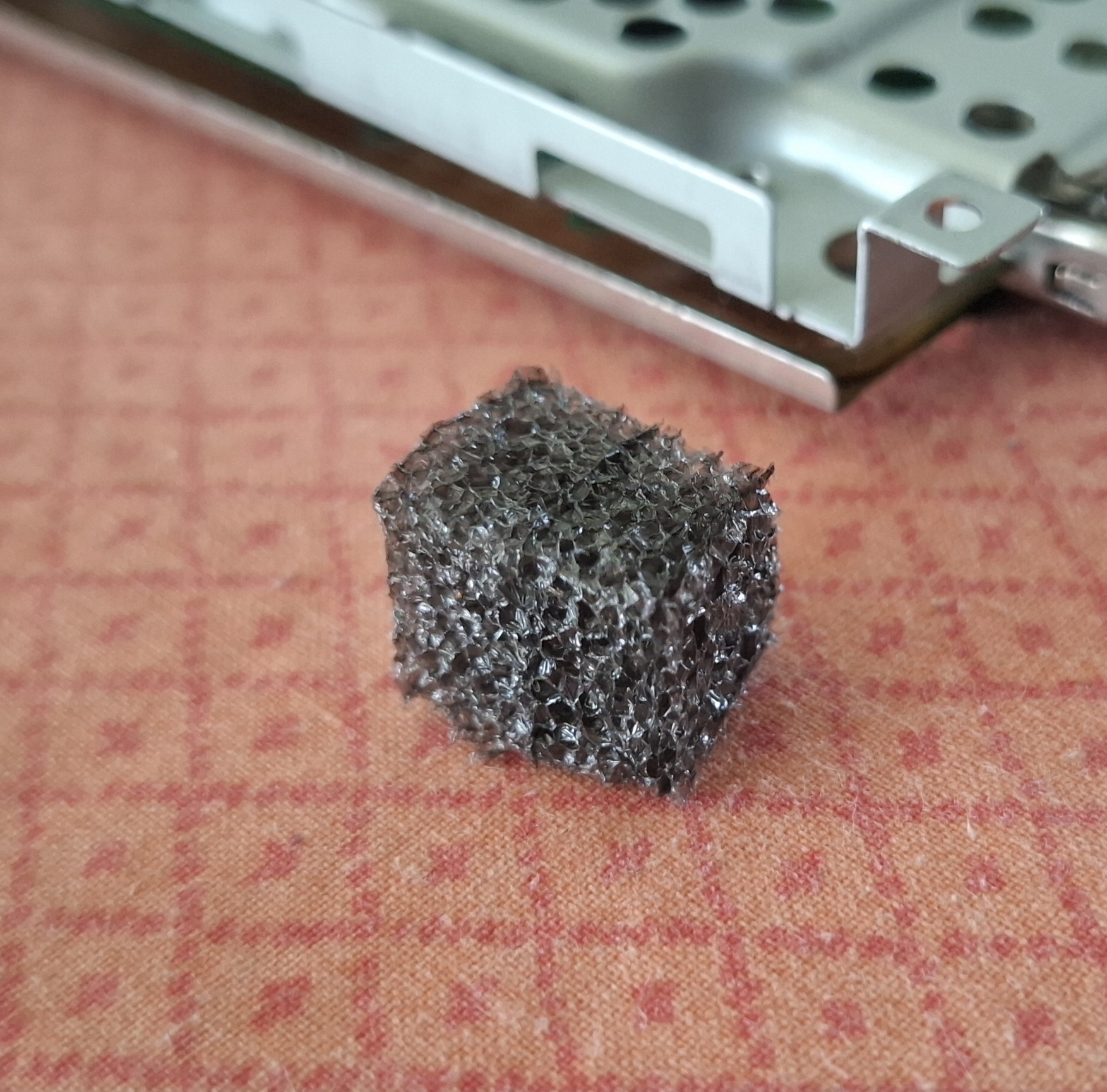

Par la suite elle sera coupé en deux, mais un morceau de mousse "renforcé" qui va venir se plaquer entre la pile et le couvercle de métal, pour faire pression. Même si la pile devient une peste quand on remonte la carte mère dans son socle de métal argenté, ça fonctionne très bien, et pour l'instant, après une petite heure de minecraft en duo local, elle n'a pas brulé.

Voilà ce que ça donne en "pratique" :

Par facilité, j'ai "collé" le petit morceau de mousse avec de la colle Scotch ( oui celle qu'on a dans les trousses quand on va à l'école ).

Donc nous pouvons commencer le remontage. Il est possible de reprendre le tutoriel à l'envers, mais étonnament le remontage est très simple comparé à son démontage. Ce qui suit n'est pas vraiment un tutoriel de remontage complet, mais peut aider à un remontage sans souci.
Je suis aussi aidé par mon carton qui retient mes vis, me permettant de savoir plus facilement ce qui se remonte d'abord :

Donc on remet le ventilo sur cette plaque en mettant les 3 vis retirées :

J'arrivais pas à ouvrir mon tube de pâte thermique, d'où la pince...

Alors pour le RSX, c'est qu'il fallait finir mon tube de TF4, alors j'ai un peu forcé la dose. Et donc le proc a entamé mon tube de MX4. Première fois que j'étalais de la pâte thermique...

Nous pouvons donc remettre cette carte mère dans ton emplacement, à l'envers. De mon coté, un peu plus de galère avec cette pile fugueuse...

Regardez, mon petit morceau de mousse qui fait son taff...

Maintenant nous pouvons enfermer de nouveau, et pendant 12 ou 13 ans cette carte mère...

Et avant de serrer comme un porc, vérifier, si vous avez laissé la nappe, qu'elle soit passée dans le trou, et non restée bloqué. Cela vous obligerait à redémonter cette plaque, et à peut-etre mettre en péril votre bidouille sur la pile de bios.
Je ne dis pas que ça m'est arrivé, mais faites attention quand même.....

Dès que vous avez vissé les 3 vis de la plaque et les deux qui appuient sur le CPU, vous pouvez retourner votre cage d'argent pour brancher le 3 pins du ventilo et les cables de Wifi et bluetooth.

Le câble du ventilo passe bien par les deux tiges plastiques noires.

Vous pouvez ensuite remettre cet ensemble dans le socle plastique de la console, remettre le câble et la nappe ( si vous l'aviez enlevée ), et la nappe du bouton d'allumage.
Les nappes sont juste à insérer ( avec un peu de force dans leur connectique ).
Ensuite vient l'alimentation qui va se loger tranquillement à sa place  ( attention que la nappe et le câble blanc ne soient pas en desssous ).

Vous pouvez ensuite remettre le lecteur.

Dans mon cas, un petit bout de moussse a sauté. Alors non c'était pas celui que j'ai mis à la pile, mais celui du lecteur. Si ça vous arrive aussi, il se place au dessus de la nappe large ( regardez les photos, ça sera plus explicite ).

Ensuite, nous pouvons remettre le "capot" :

ça peut forcer un peu, allez y avec délicatesse et tout rentrera correctement.

Ensuite les plastiques :

• pour celui du "haut", c'est un peu à gauche et on vient le clipser vers la droite
• Pour celui du "BAS", c'est un peu plus complexe. On commence de la même manière, un peu à gauche pour aller vers la droite. et faire attention que le cache rentre dans le trou.
  Et donc j'espère que vous n'avez pas encore remis les 3 vis du coté disque durs, sinon ça ne rentrera pas. ( si vous l'avez fait, il suffit de retirer que la vis qui pose souci, pas besoin de retirer les autres ). Et ensuite on peut appuyer dessus pour clipser. ( oubliez pas aussi, il y a des clips sur la partie gauche de cette pièce, je l'ai remarqué en regardant ma console qui avait une tête bizarre )

ET ensuite on visse les 3 vis du cotés, on retourne la console et on insère les 4 derniers piquets vis pour tout maintenir.

Voilà la console est remonté !

Un démarrage pour vérifier si elle fonctionne, et un deuxième pour voir si la pile fait son taf, et tout marche !

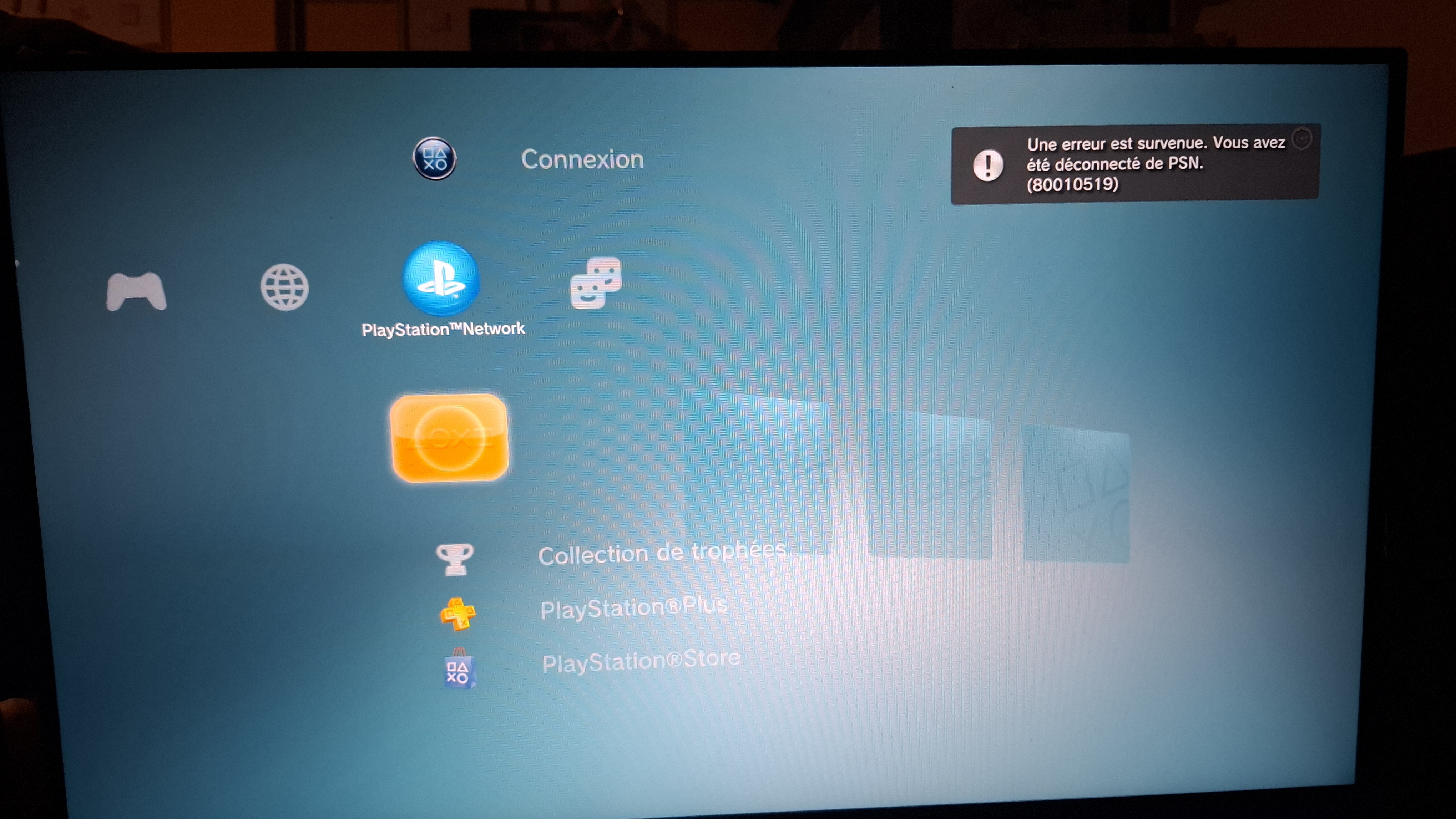

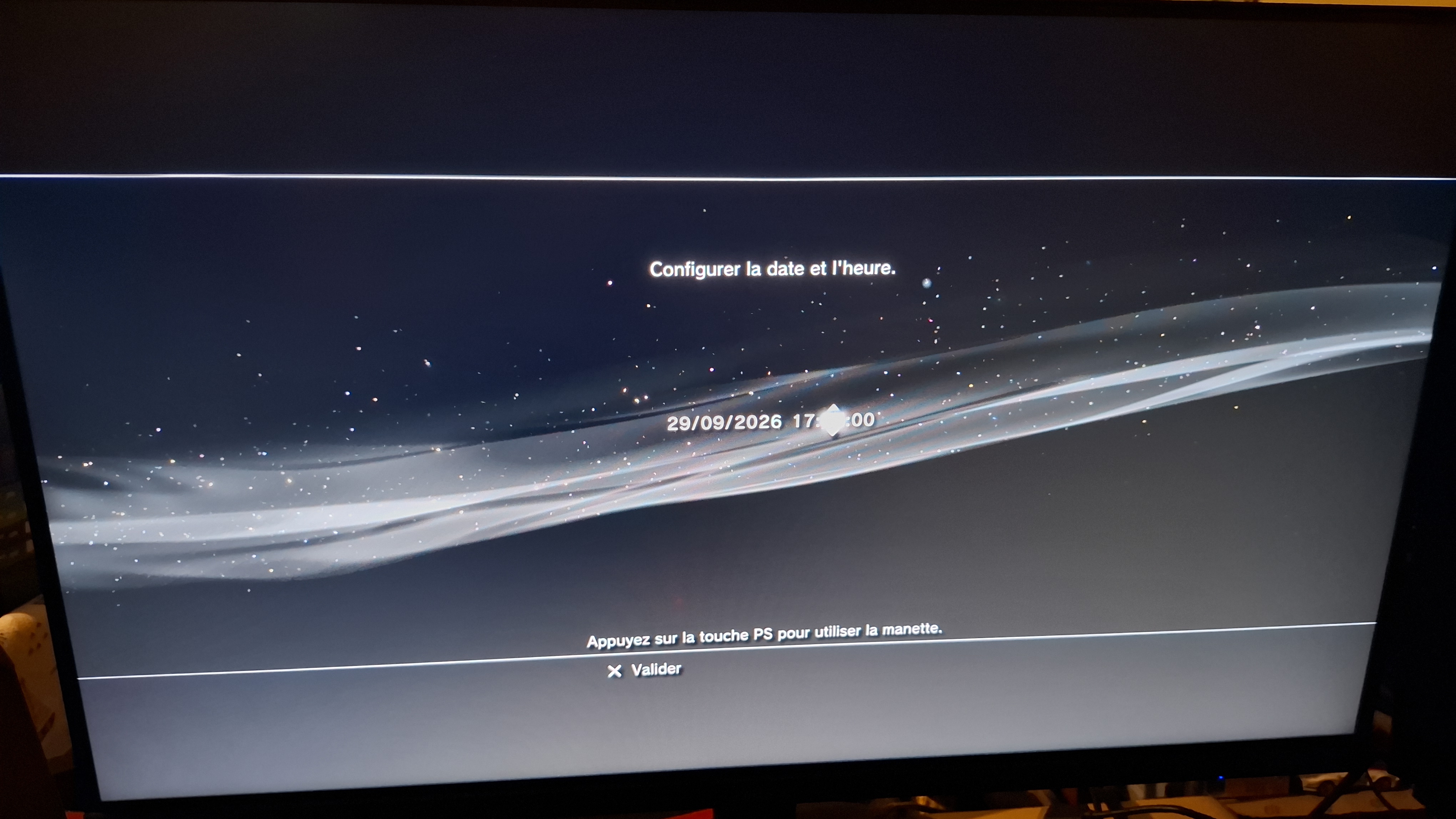

Et si vous changez la pile, ça vous déconnecte du PSN, mais suffit d'aller sur l'onglet "connexion" puis " se connecter" et c'est bon.
