Cette semaine on commence avec une console oublié trop facilement : une ps vita
Nous sommes sur le modèle 2000, soit le modèle slim, qui est plus puissante et plus légère dû à une optimisation à l'interieur de la machine

Son problème principal est son joystick droit qui se déplace constamment vers la gauche, même quand on ne le touche pas. Et une batterie qui faiblit après 9 ans de bons services.


En plus de changer les composants usés, on va lui ajouter de la protection : une coque en silicone et une dragonne. Au moment de la réparation, le verre trempé n'était pas encore livré.

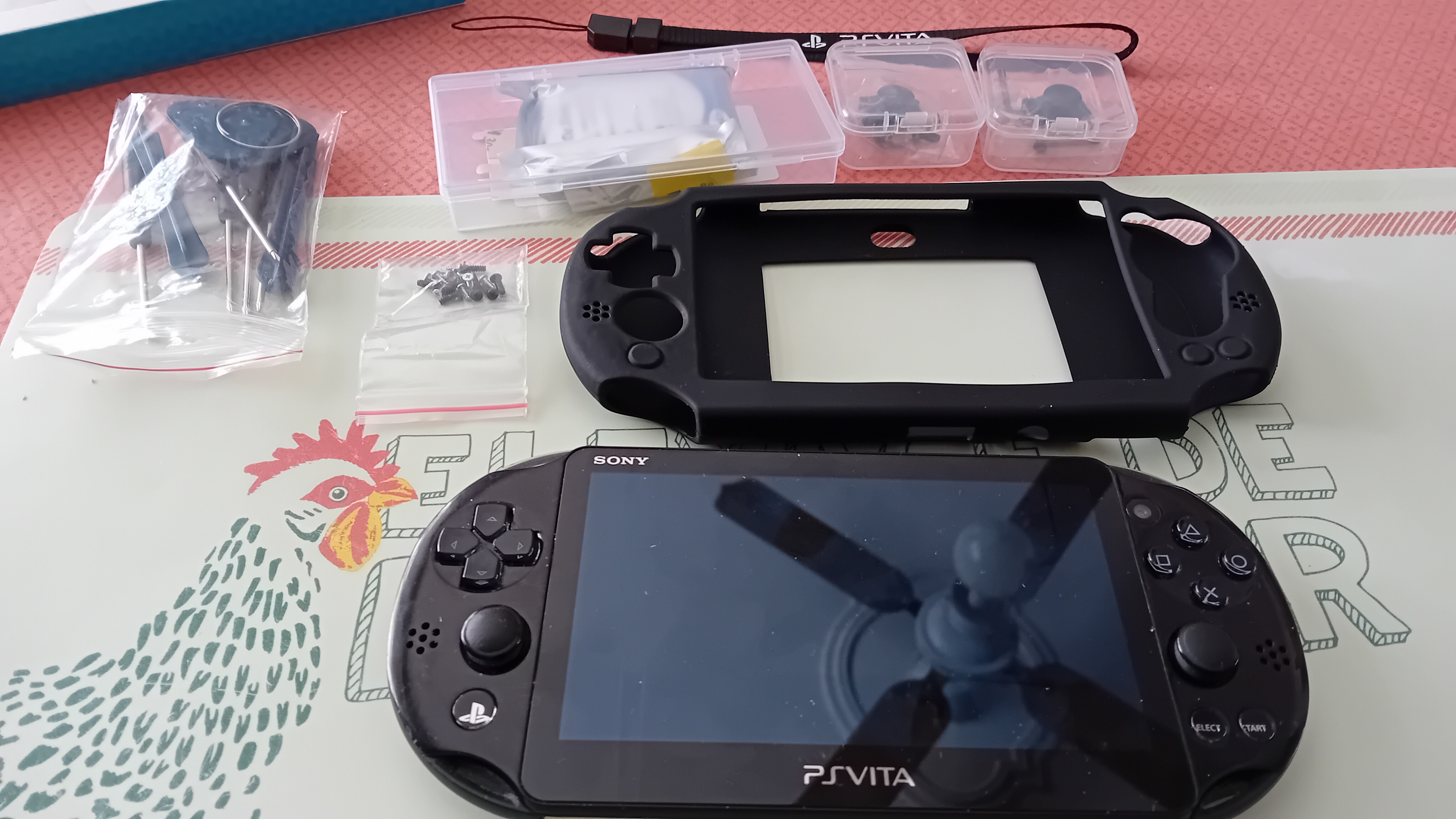

La ps vita, et les pièces à mettre autour

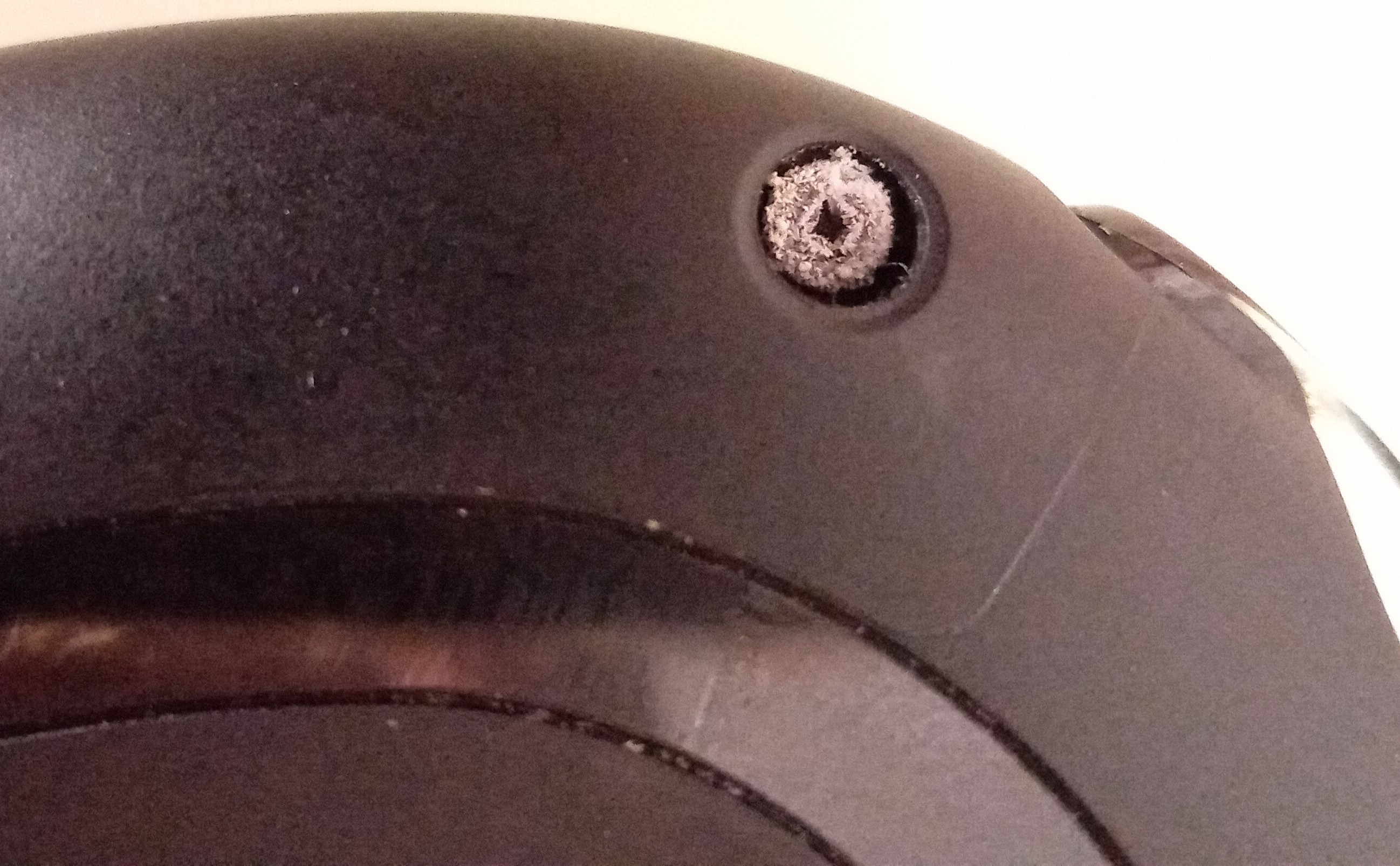

On commence par enlever les vis. Elles sont d'origine et insérées depuis 9 ans. La rouille a commencé à s'installer sur certaines. Au cas où j'avais des vis de rechanges si les vis étaient trop bloquées et que je les foire.

Les vis étaient bien bloquées, j'ai du les changer par la suite

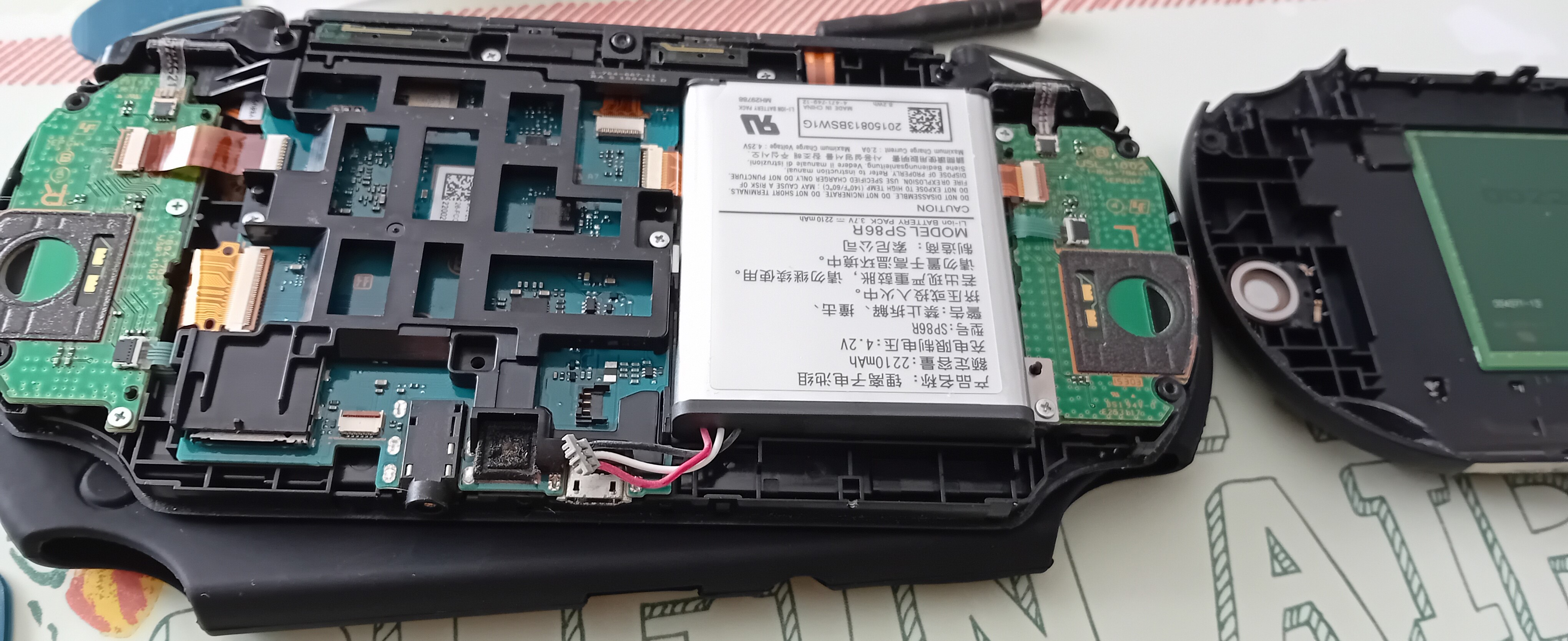

La coque arrière dévissée, on fait attention à la nappe du pavé tactile arrière, qu'on retire sans tirer dessus, mais juste en levant la languette. On retire ensuite la batterie pour limiter le risque de court circuit pendant le démontage d'autres composants. La batterie est facile à enlever puisqu'elle est juste branchée, et n'est pas collée, mais juste posée dans son socle.
On peut ensuite se diriger vers le joystick défectueux.


On débranche la batterie et on peut se diriger vers le joystick défectueux

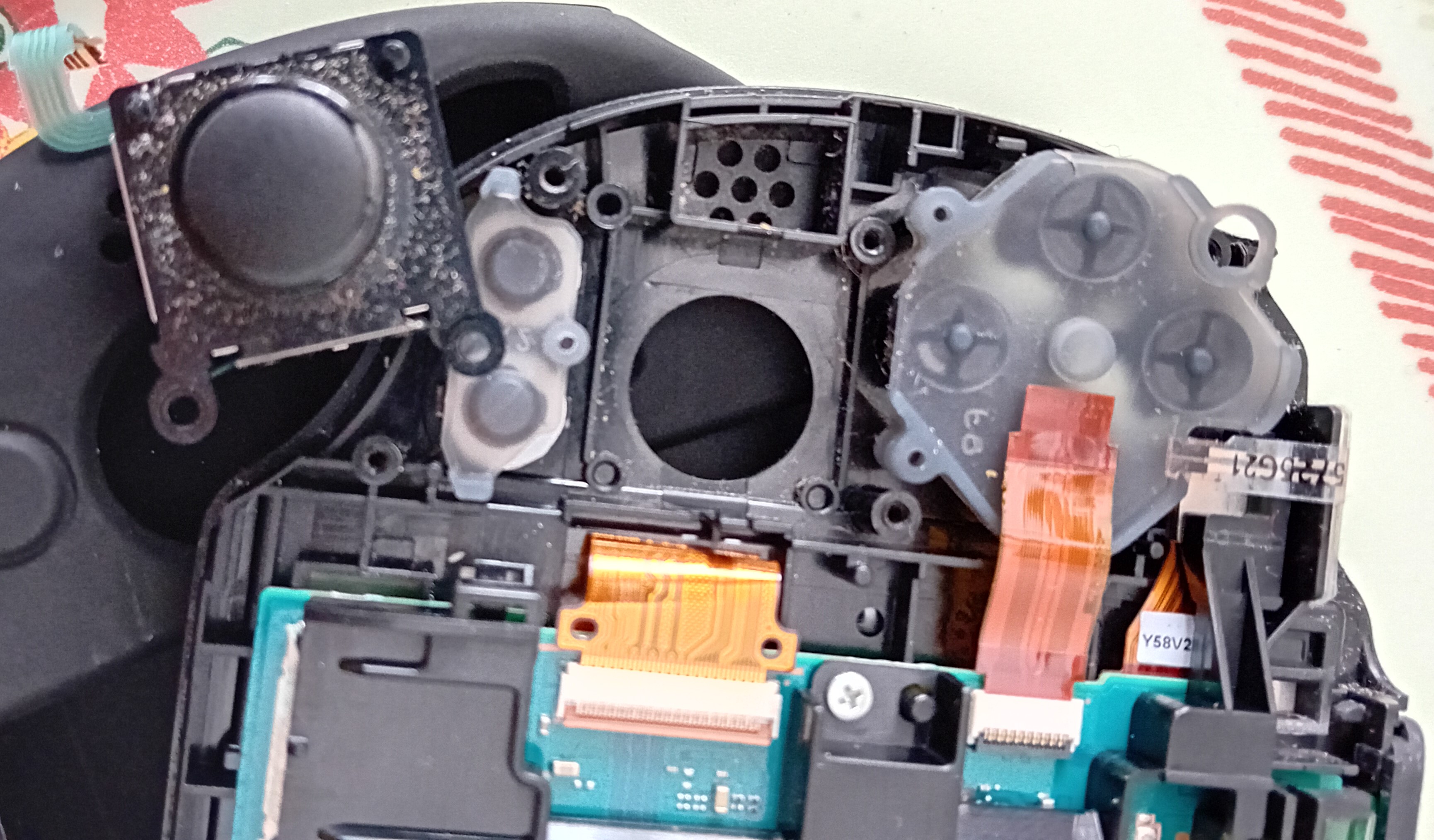

Pour accéder au joystick, il faut démonter le PCB qui gère les commandes de la partie de cette console. Pour cela on débranche les 3 nappes, puis on enlève la vis qui le maintient. Ensuite, une petite vis retient le joystick. Après avoir modifié la taille de la tête de vis, le joystick est enlevé ! On va profiter d'avoir démonter cette partie de la console pour enlevé la saleté accumulée au fil des années.

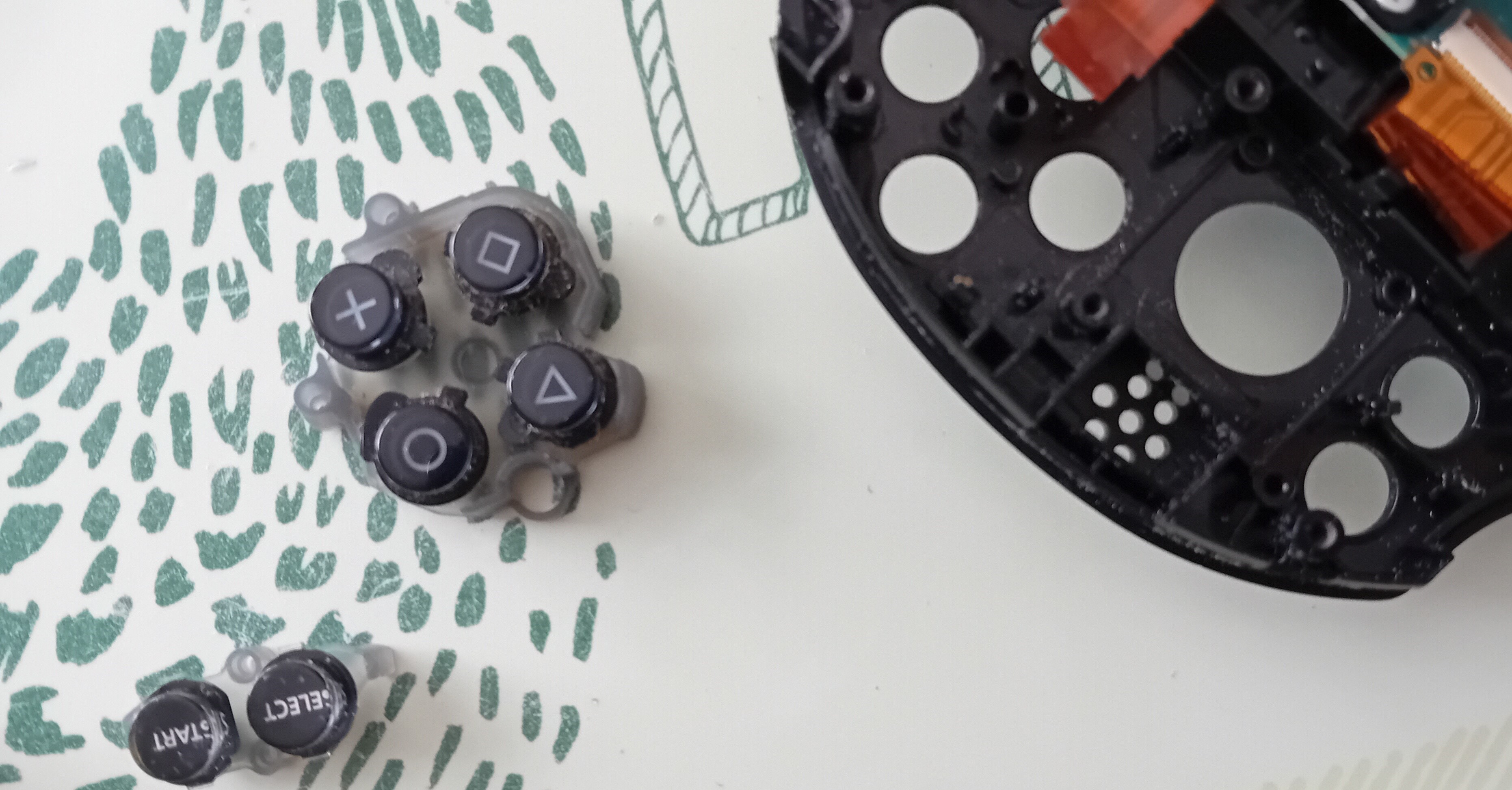

Un petit coup de nettoyage après 9 ans

On remonte ensuite le joystick et ses touches, puis le PCB. On remet les 3 nappes ( celle de la gachette, celle de l'enceinte et celle reliée à la carte mère. On peut installer la nouvelle batterie, puis avec difficulté, la nappe du pavé tactile arrière, avant de remettre la coque arrière.

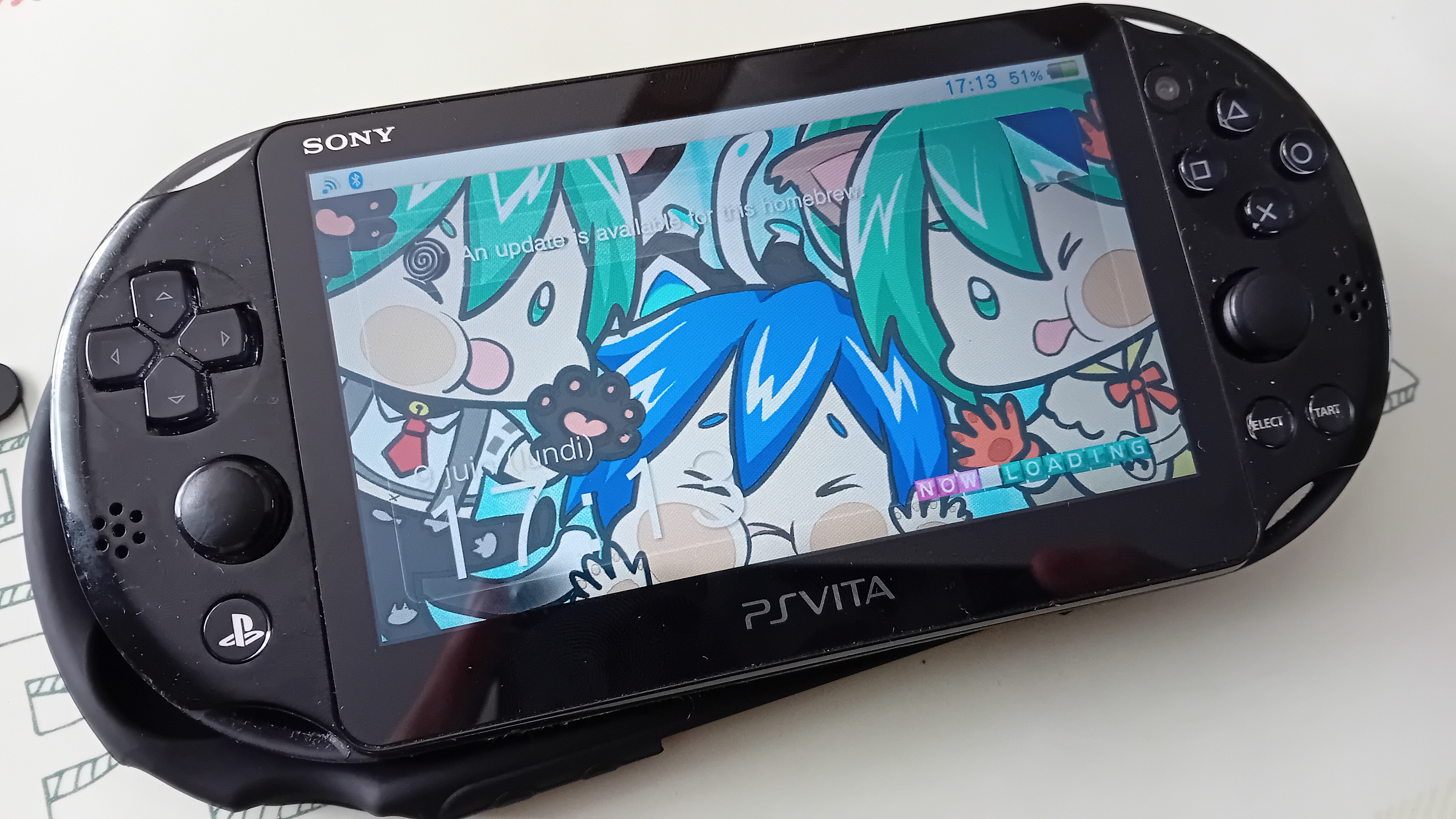

On rallume la console, pour voir si elle fonctionne.

la console fonctionne, on a bien tout remonter !

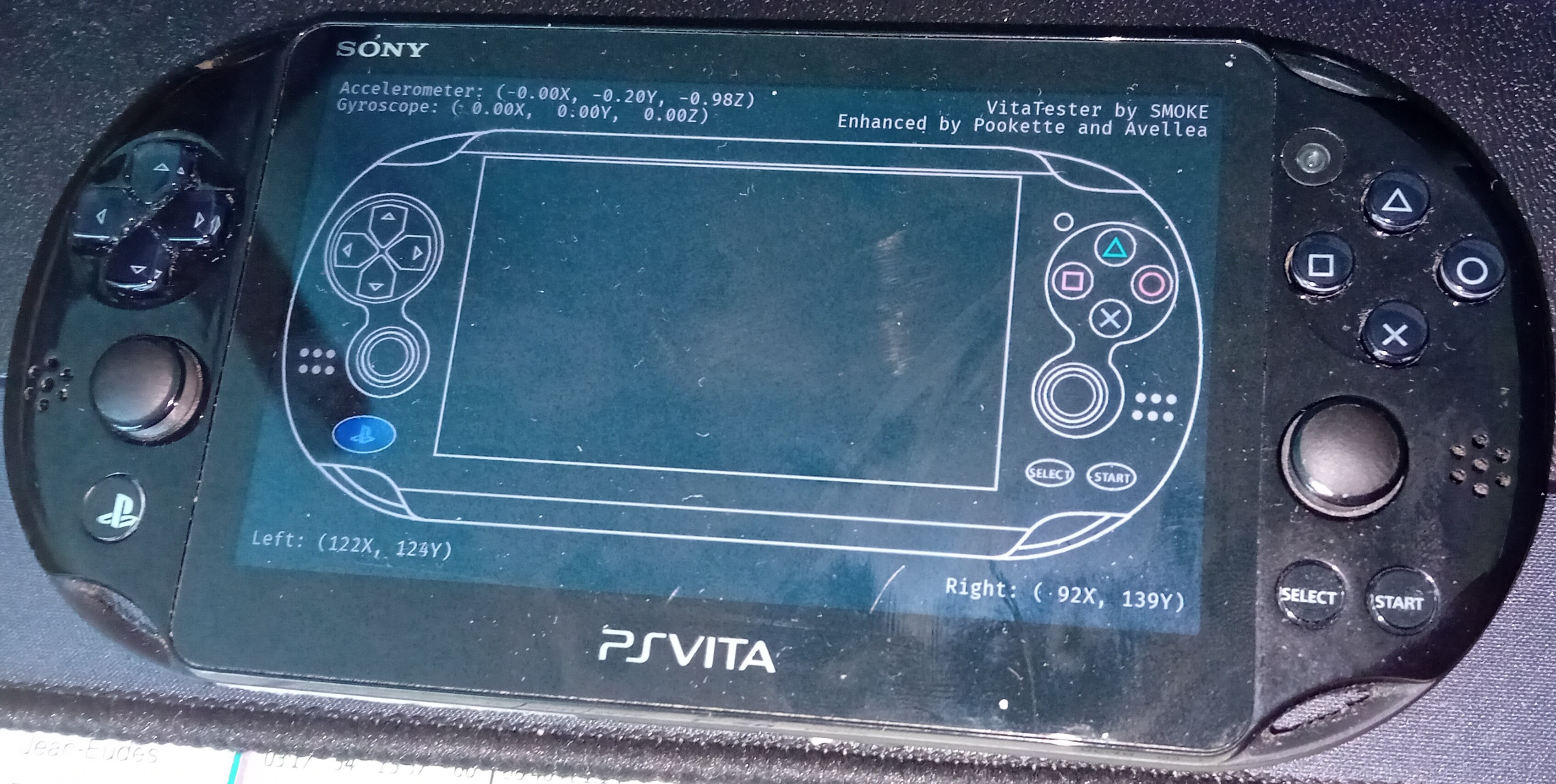

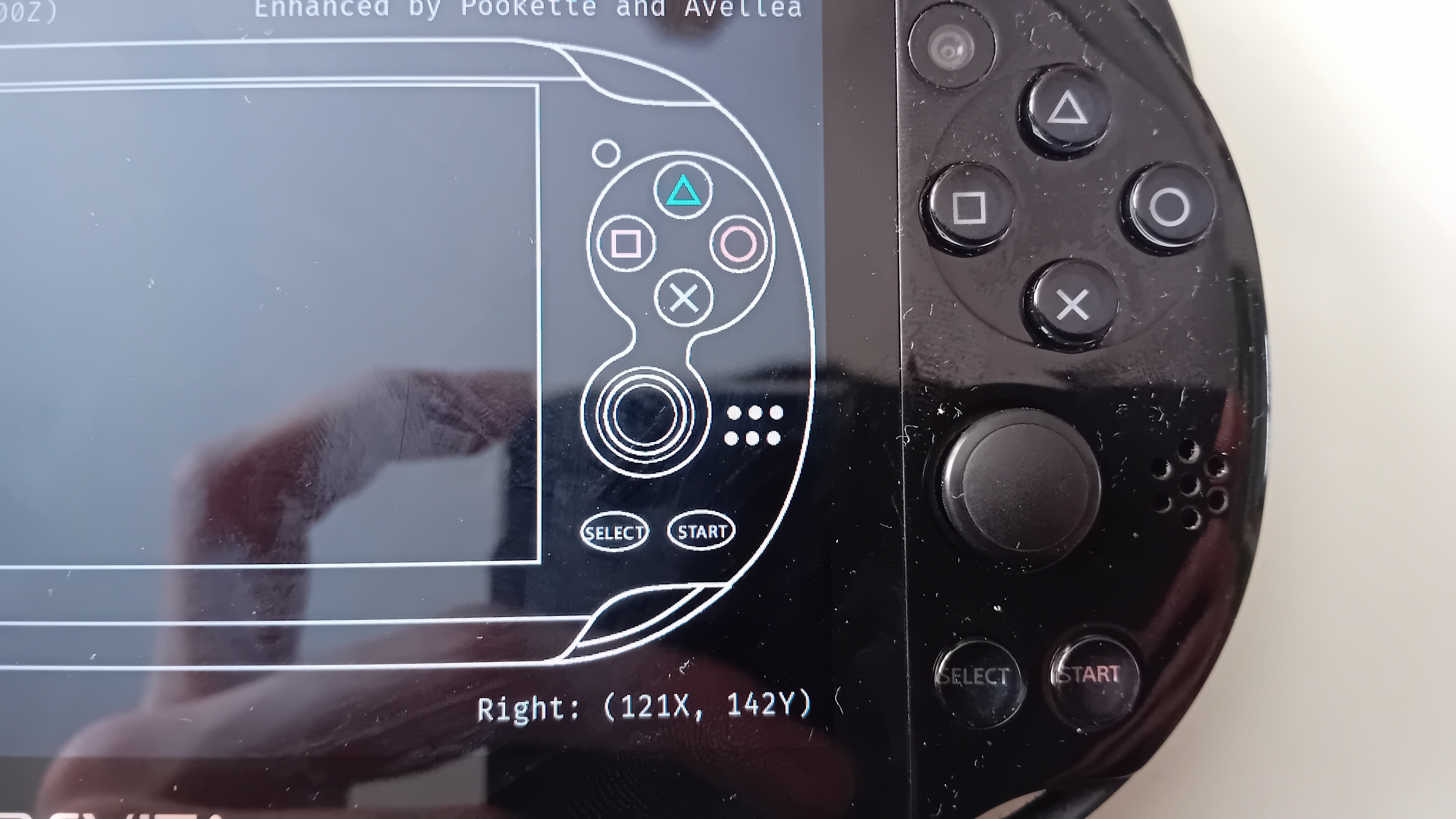

En ouvrant l'application Vitatester, qui nous permet de tester les touches, on voit que le joystick est bien centré et ne bouge pas comme l'ancien joystick.

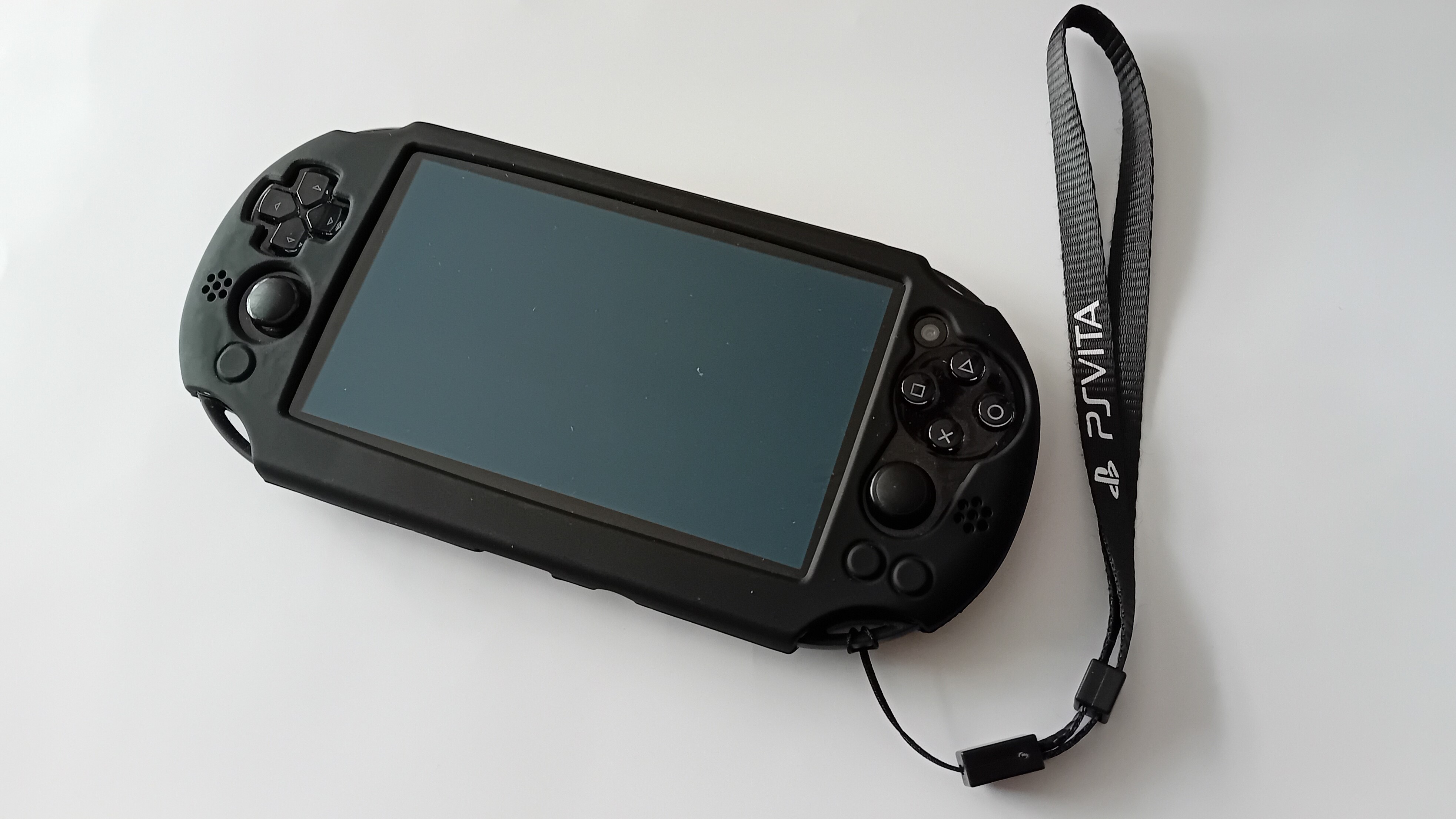

Maintenant on met les protections demandées, on revisse la coque arrière et la réparation est terminée.
