Mon stage de 1ère année de SIO - semaine 4

Cette semaine a été remplie d'aspirateurs et de moteurs :

On a eu un aspirateur de la marque Karcher, qui après vérification, avait son moteur qui ne fonctionnait plus. Nous ne sommes pas allés plus loin dans la réparation, la cliente voulant récupérer son aspirateur.

Ensuite un aspirateur Rowenta X-trem power. Son problème est le même que le Karcher, il ne démarre pas au démarrage, et la fonctionnalité de rangement de câble ne marche pas. Mais après avoir manipulé le câble d'alimentation de l'aspirateur, on se rend compte qu'il démarre et fonctionne.

Il a eu un peu de vécu...

Cette fois-ci, le moteur marche, donc la réparation peut être possible sans frais supplémentaires. Par contre l'enrouleur... c'est une autre histoire.
Le système d'enroulage utilisé par cet aspirateur n'est pas à ressort, mais avec une lamelle de métal enroulé sur elle même et qui donc va se dérouler pour enrouler le fil. Mais dans notre cas, il n'enroule pas grand chose.

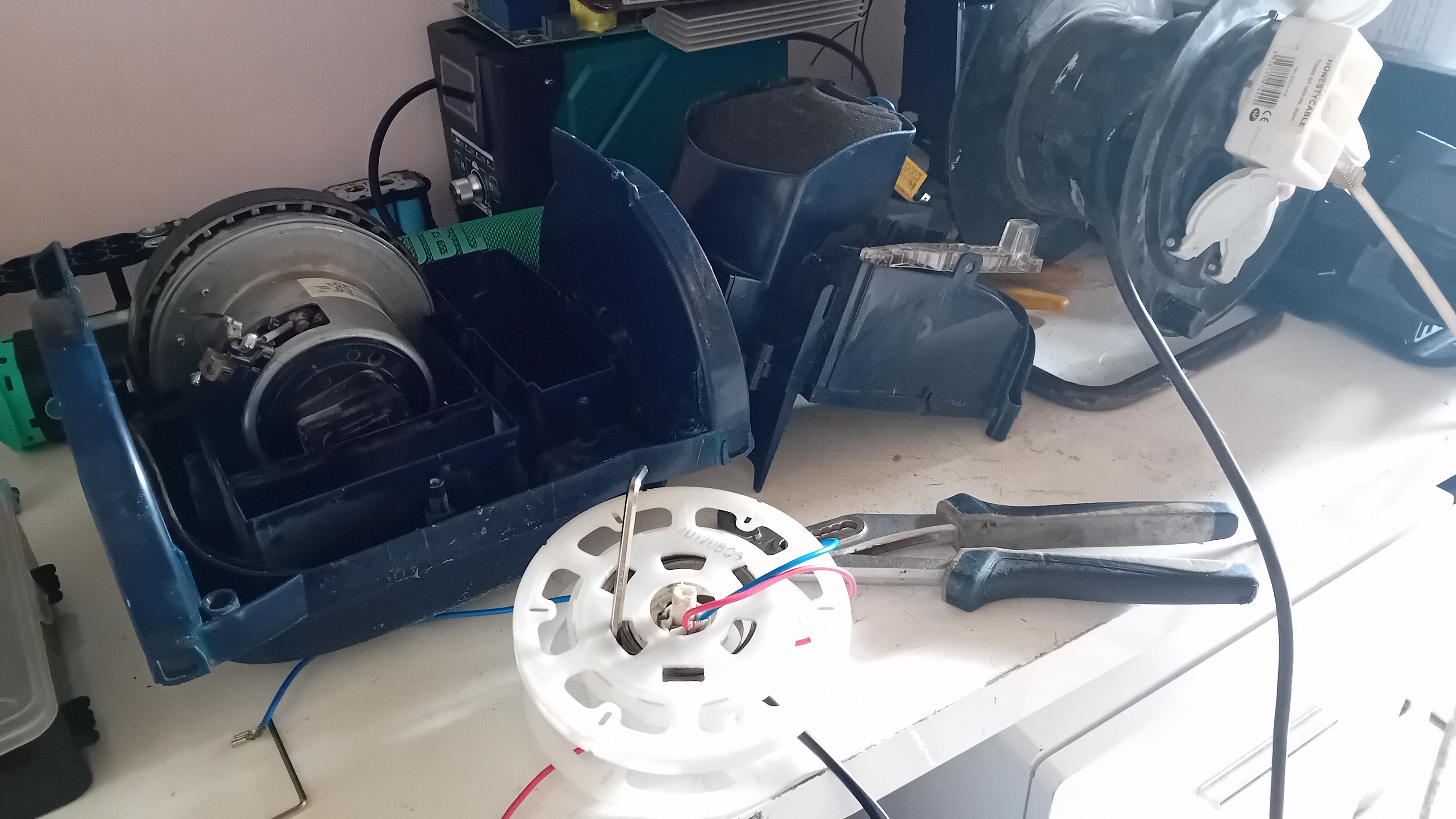

Se démonte avec grande difficulté pour juste atteindre l'enrouleur

Après maints essais, test, manipulation, impossible de retrouver un enroulage complet du câble, la lamelle étant sectionnée beaucoup trop tôt dans l'ensemble pour être rattrapée...

Dans la réserve,il y avait un aspirateur, laissé par une cliente. Le problème de cet aspirateur ? Le moteur bien sur. Mais le système d'enroulage fonctionne parfaitement.

Le donneur d'organe...

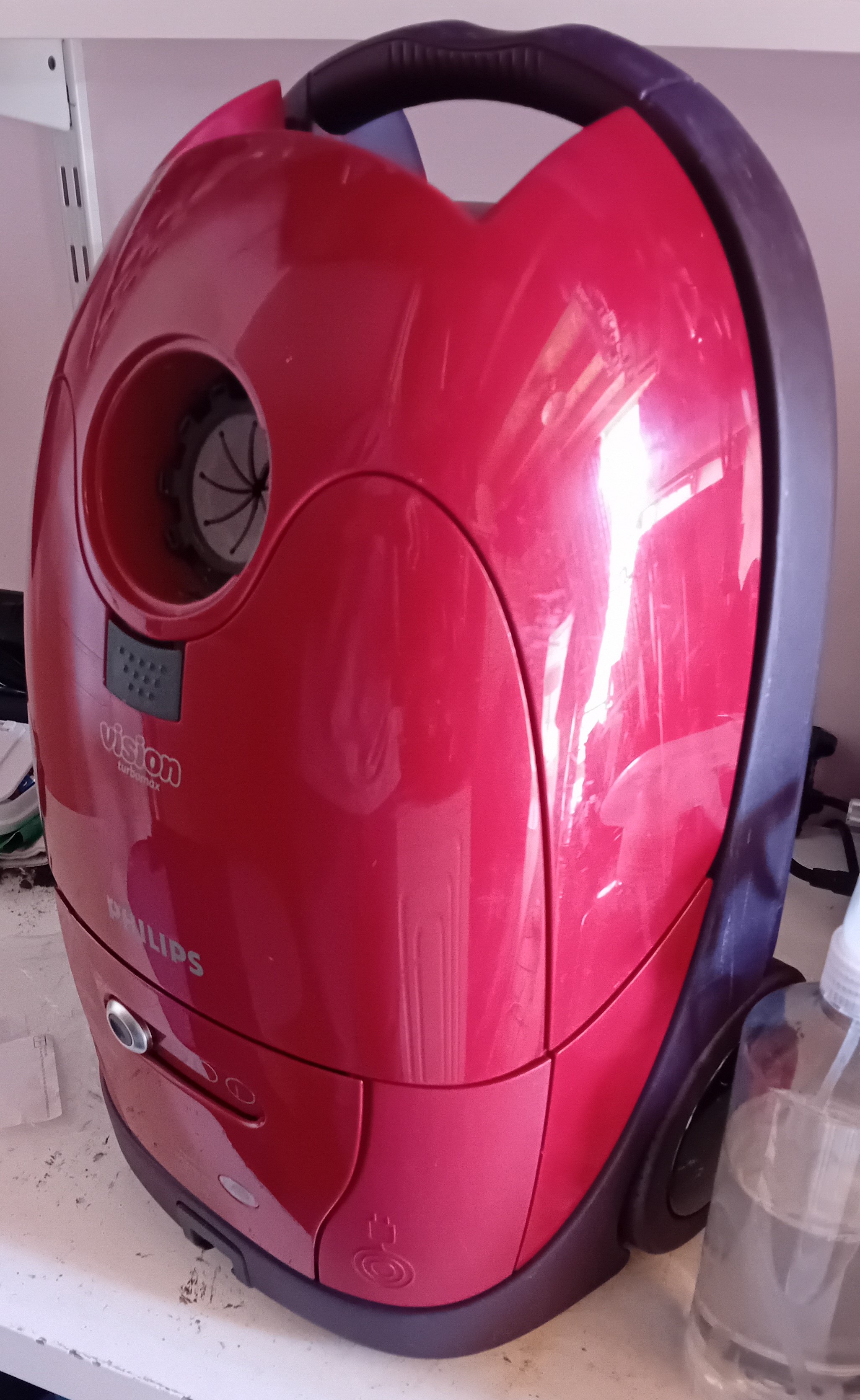

Comparé au Rowenta, ce Philips Vision Turbomax est plus simple à démonter, même si assez illogique. Mais quand j'atteins l'enrouleur, l'espoir retomba : l'enrouleur dans cette aspirateur rouge était à ressorts, soit plus large que le modèle dans le Rowenta, et donc impossible à mettre.
Dans une dernière lueur d'espoir, une idée nous vint : faire un swap moteur.
Oui comme les voitures... mais avec les aspirateurs !
La base de l'idée est possible, car les moteurs ont des dimensions équivalentes.

la mousse autour du moteur Philips n'a pas encaissé les 16 ans passées....

Pour réduire le son de leur moteur, Philips l'avait entouré de mousse. Peut-etre une bonne idée, mais maintenant, la mousse se désagrège au moindre contact, s'étalant sur toute la table.
L'inconvénient, c'est que les deux moteurs n'ont pas la même connectique. L'avantage d'un moteur d'aspirateur, c'est qu'il prend 230V, soit directement à la prise sans devoir baisser la tension. Cela facilite la modification puisqu'il suffit de couper la fin des câbles du moteur et du circuit de la "nouvelle" base pour que cela fonctionne.

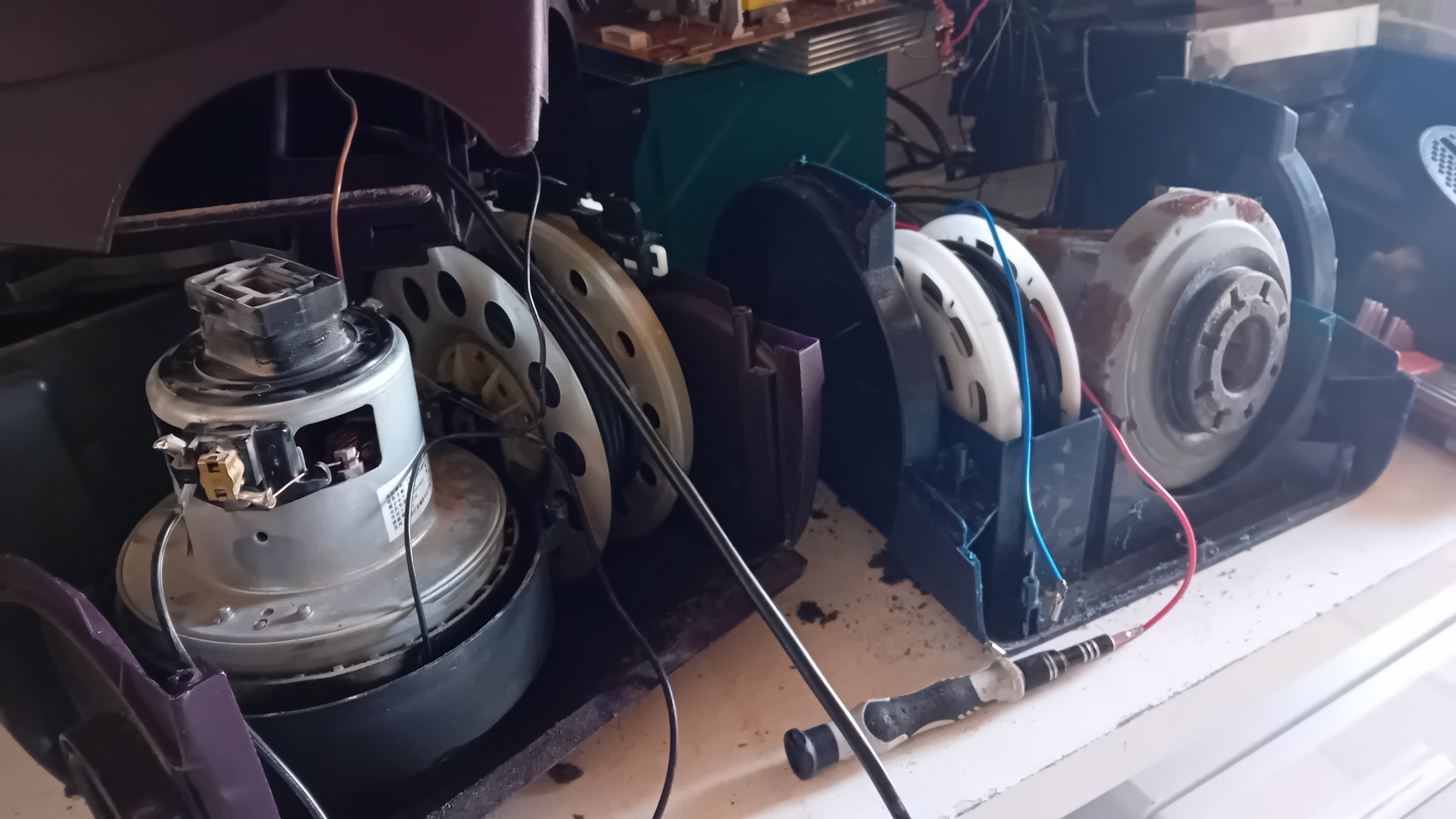

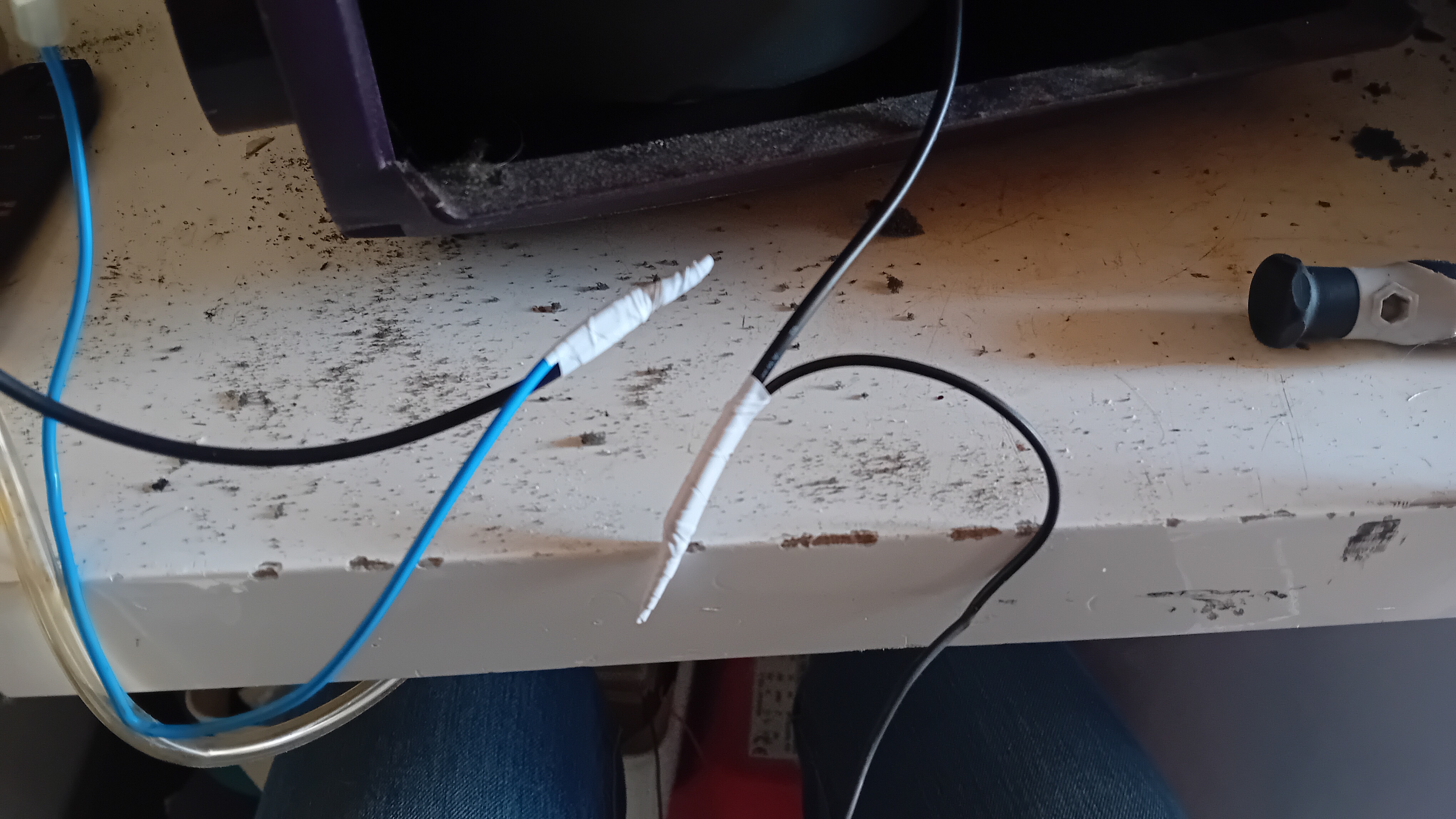

relié et sécurisé

On branche l'aspirateur avec son moteur swappé et... ça marche !
Le variateur a été retiré, mais la cliente ne l'utilisait pas, c'était surtout la fonction d'enroulage qu'elle voulait.

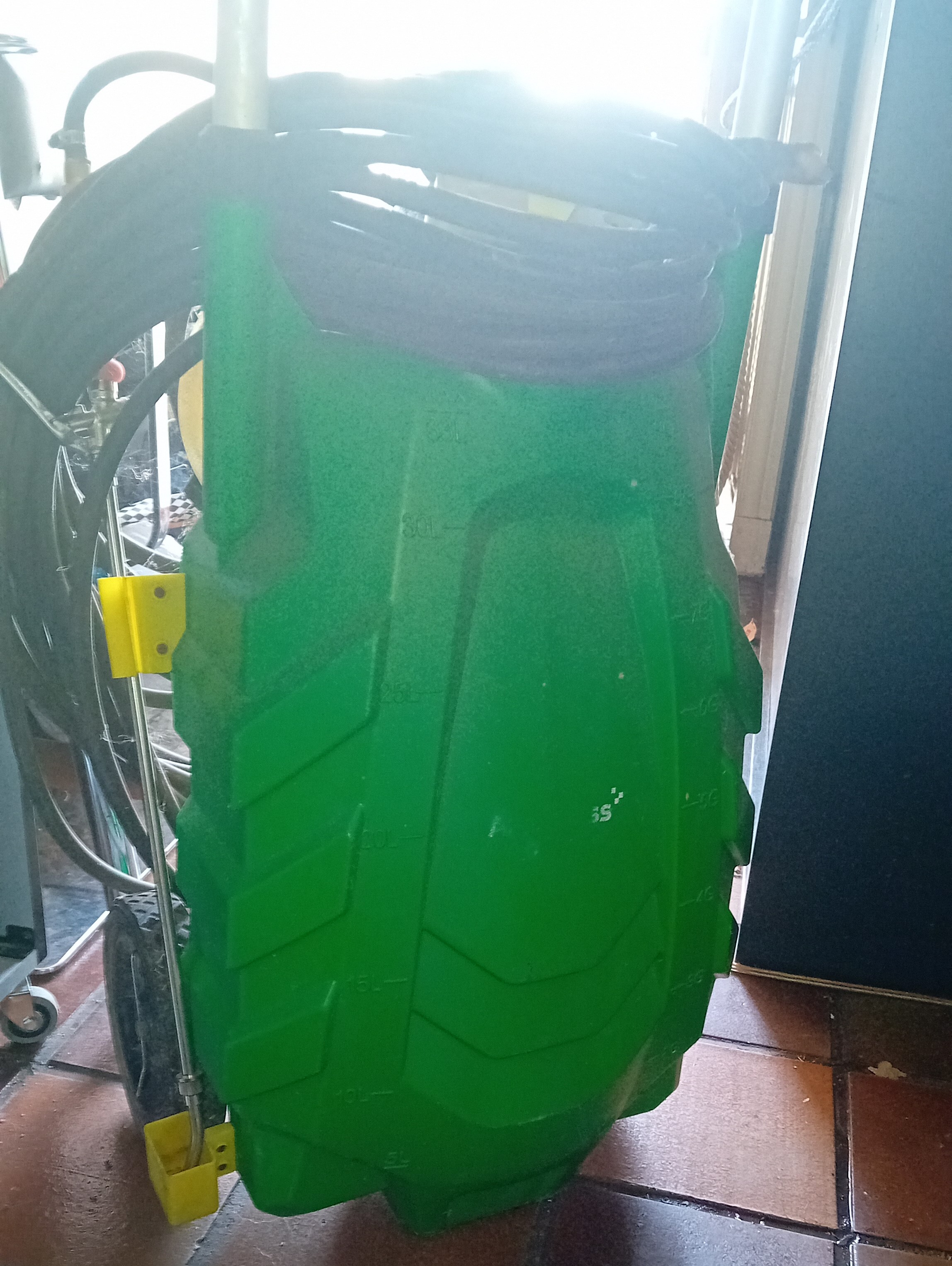

Et pour finir, un pulvérisateur sur batterie. Son problème : il ne démarre pas.

Un problème assez récurrent cette semaine l'atteint...

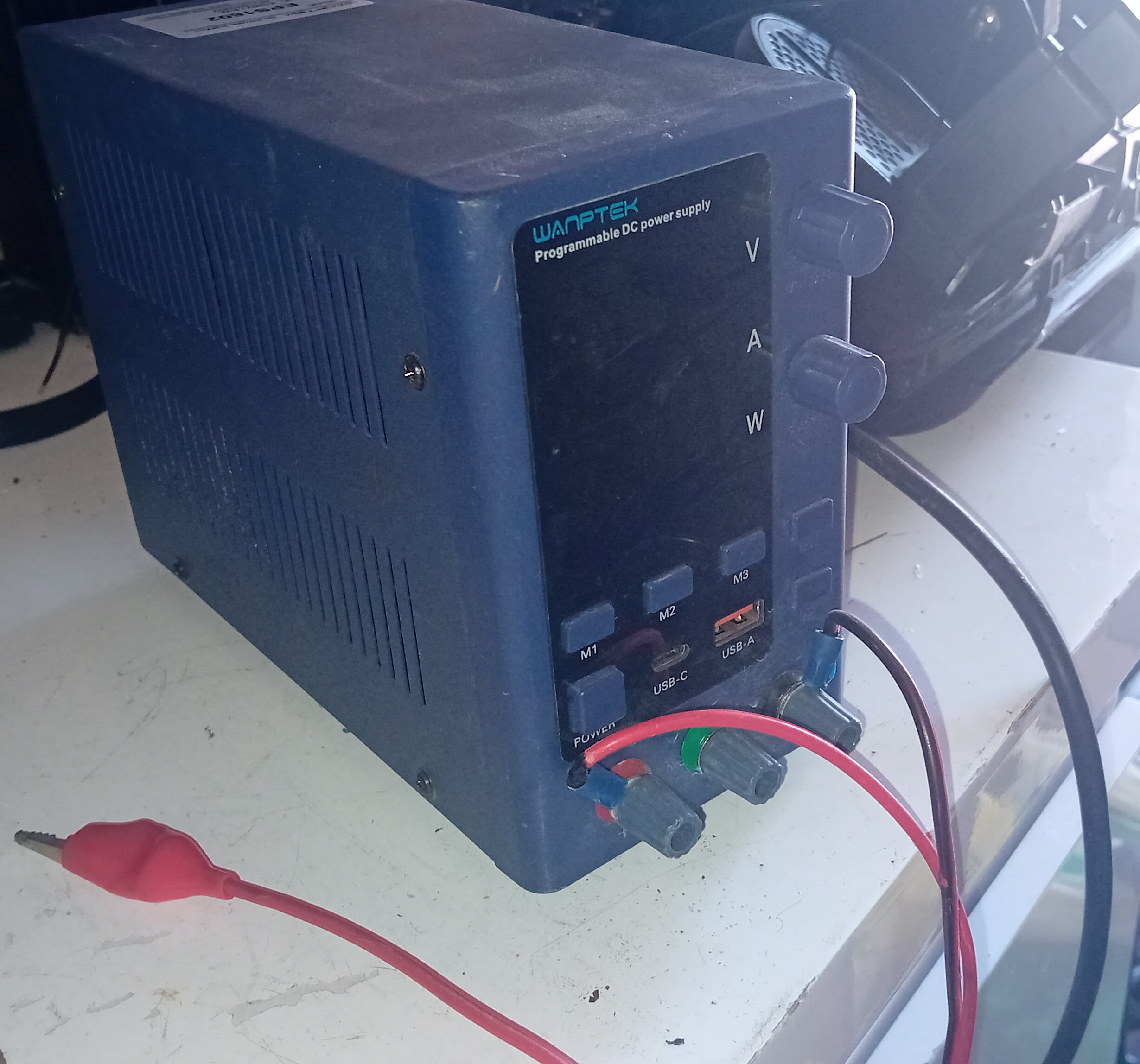

Comparé à un moteur d'aspirateur qu'on branche à une prise, cette fois ci, nous allons utiliser un bloc d'alimentation, pour imiter le voltage de la batterie.

ça a d'autres noms, mais une image vaut mieux que mille mots

Et après plusieurs tests, le problème est... le moteur ! Enfin, pour cette appareil, c'est une pompe. Il suffit de changer le moteur et c'est reparti.

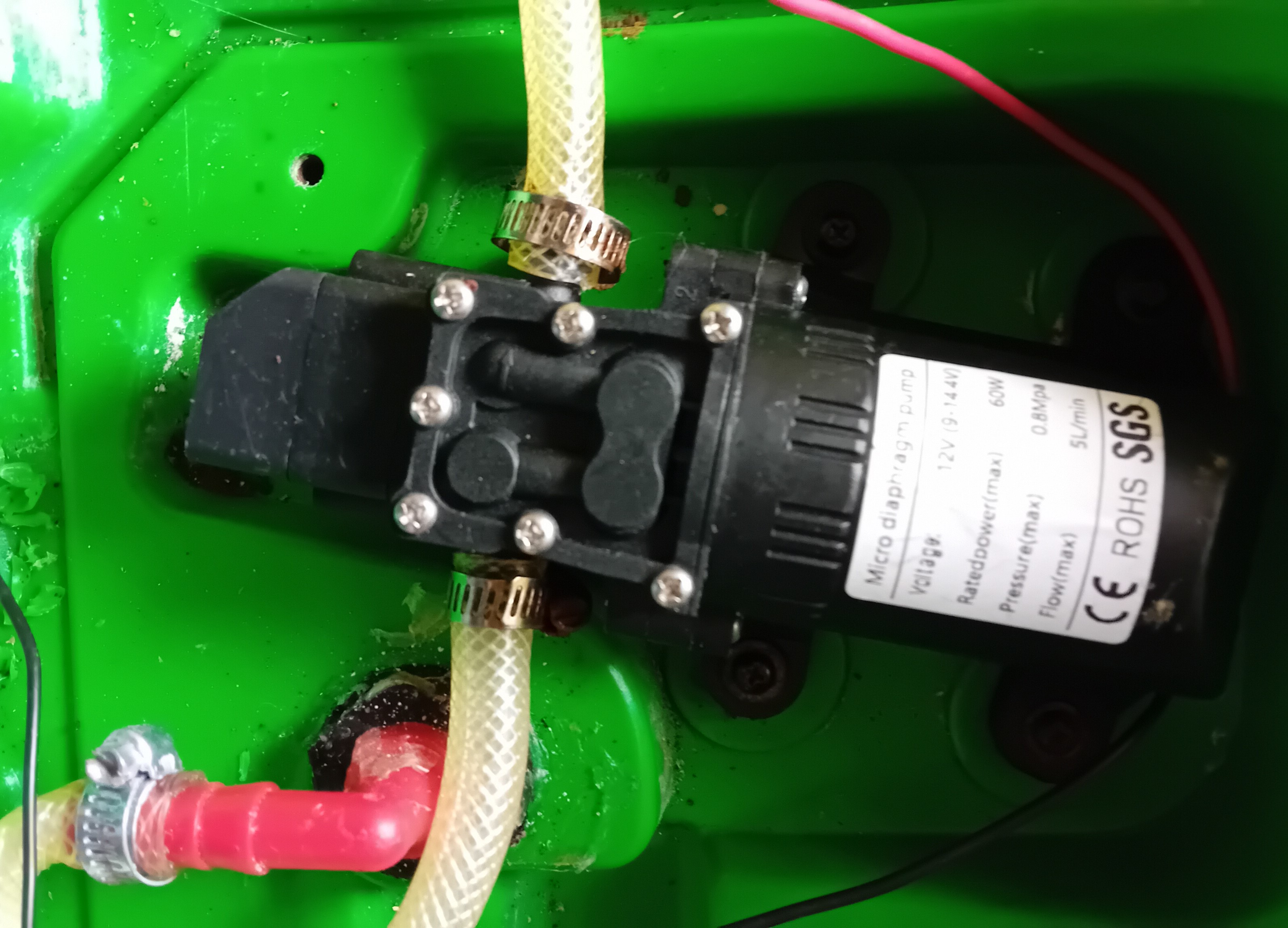

Pour vérifier ce qui est dit, on achète un nouveau moteur est on l'installe ! Pour les câbles suffit de les dénuder, et de les lier.

Le client n'ayant pas donné la batterie, on utilise de nouveau l'alimentation de laboratoire.

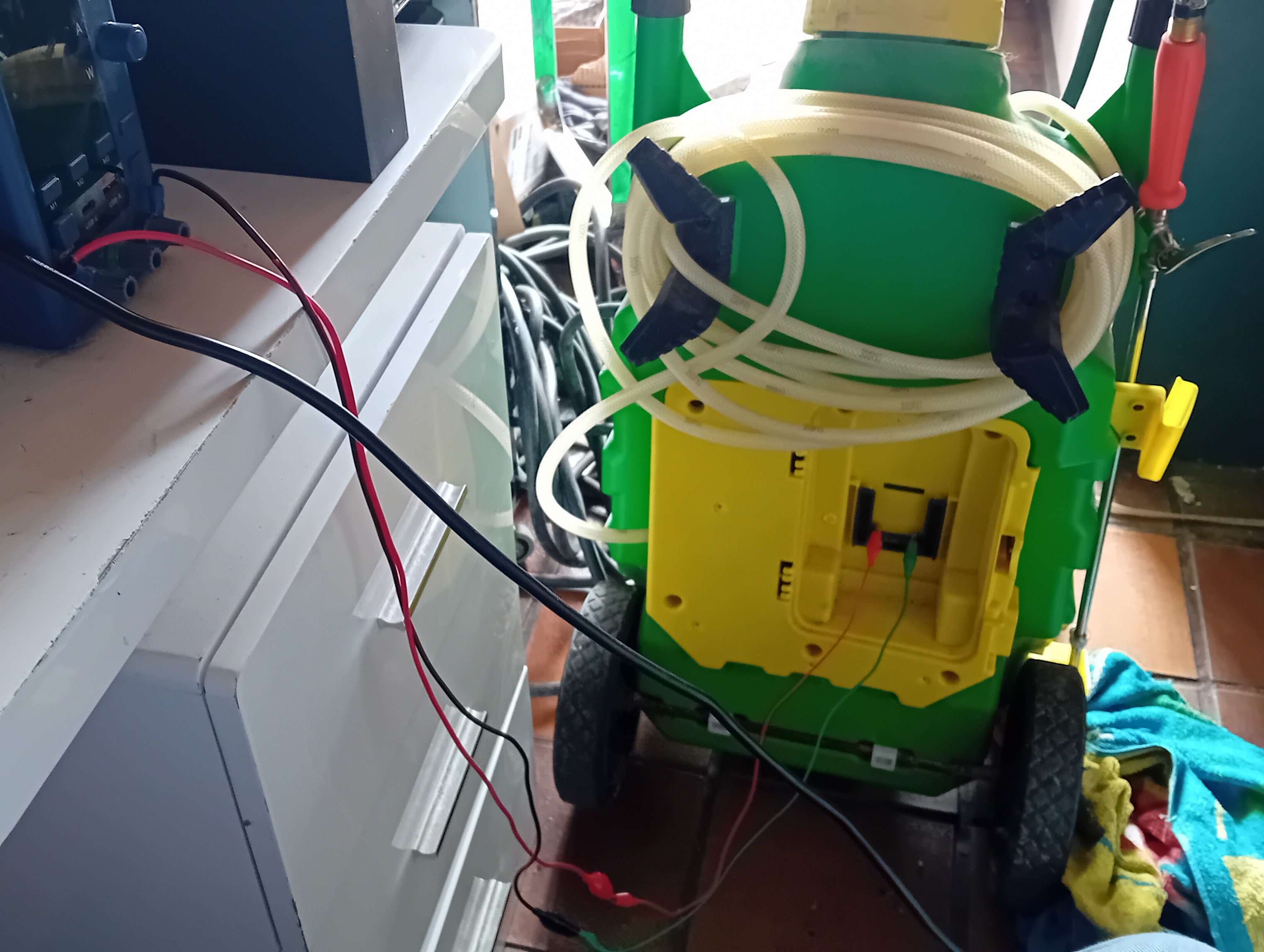

On simule la batterie pour voir si ça marche

Et ça pompe !
