Changement pile de bios PS2

Bonjour,

Aujourd'hui (le temps que l'article sorte, 3 mois sont passés ), j'ai récupéré ma vieille ps2 slim modèle scph-70004.
Elle fonctionne très bien à un point près : elle perd la mémoire.

Quand on dit qu'une console perd la mémoire, c'est qu'elle ne retient aucune information du BIOS, comme l'heure, le format d'affichage...
Cela vient très souvent d'un simple composant : la pile de bios.
C'est elle qui permet à la puce qui contient les informations du bios de rester sous tension et donc de garder ces informations.

Donc cette réparation se résume à changer cette pile plate CR2032.
Oui, mais non....

Passons au démontage de la console :

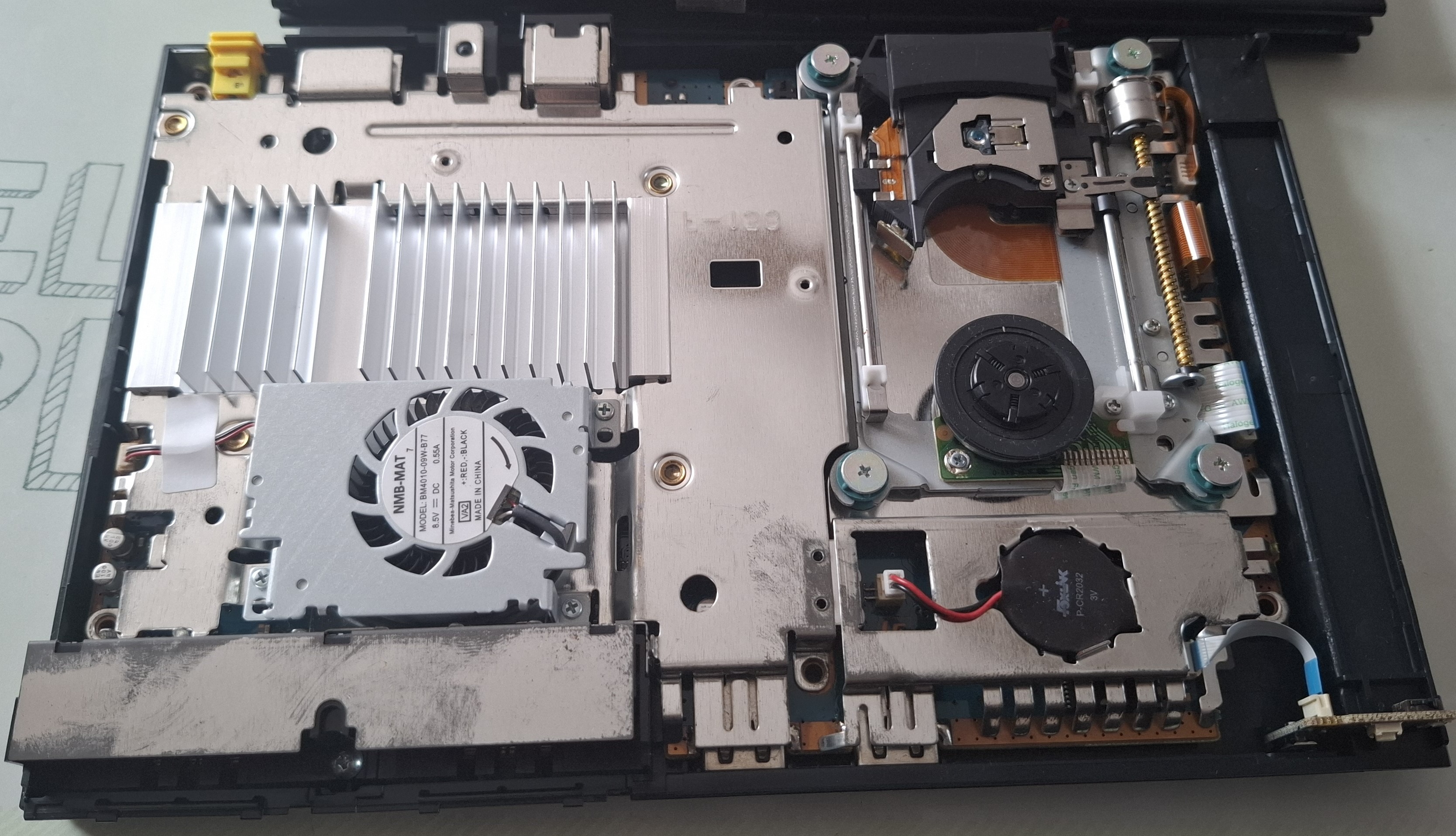

La mienne a au moins 15 ans mais reste dans un état extrêment propre.

Ce qui nous intéresse, c'est la pile de bios en bas de l'image.
Au lieu d'acheter une nouvelle pile de bios toute faite, nous allons la créer.

la pile de bios alimente simplement avec un fil + et un fil -, reliés à sa connectique.

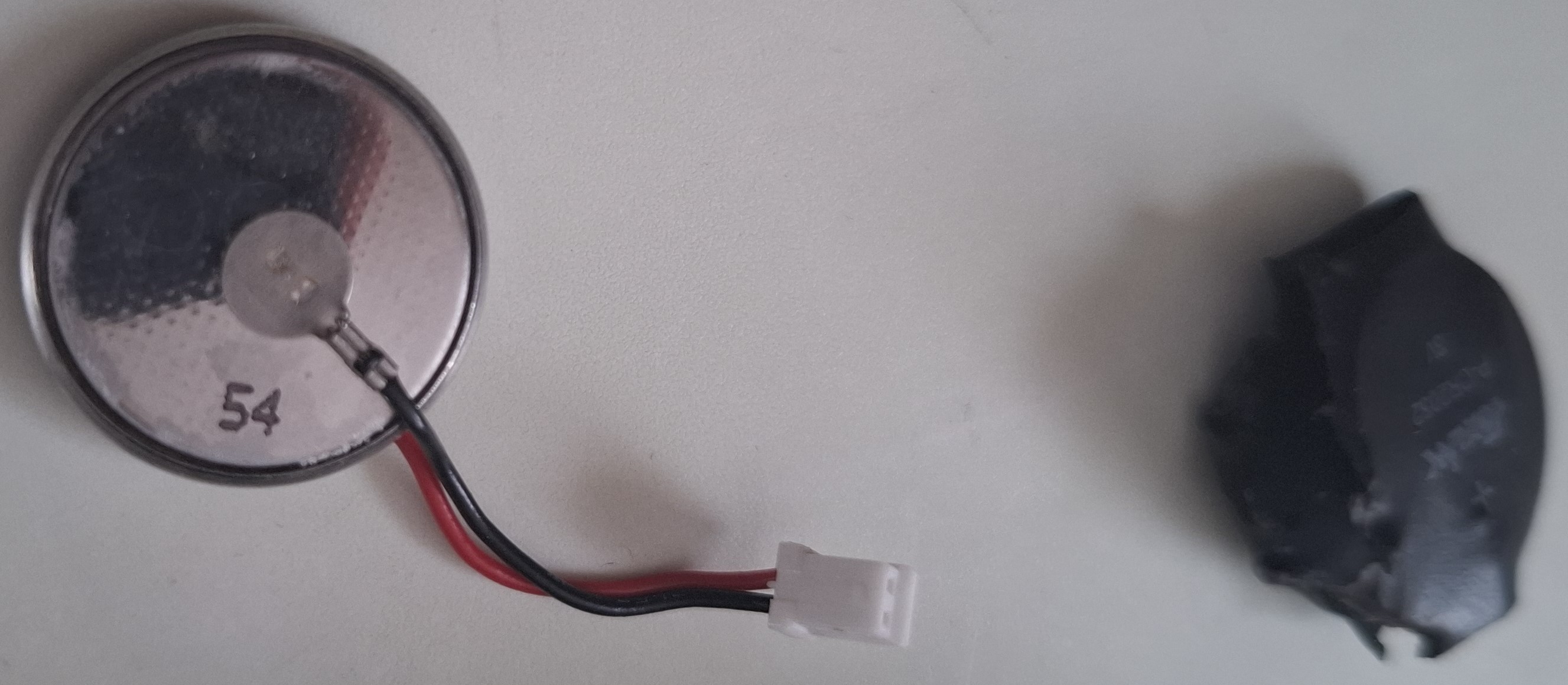

Vu que la pile de bios ne fonctionne plus, nous allons récupérer la connectique et ses câbles.

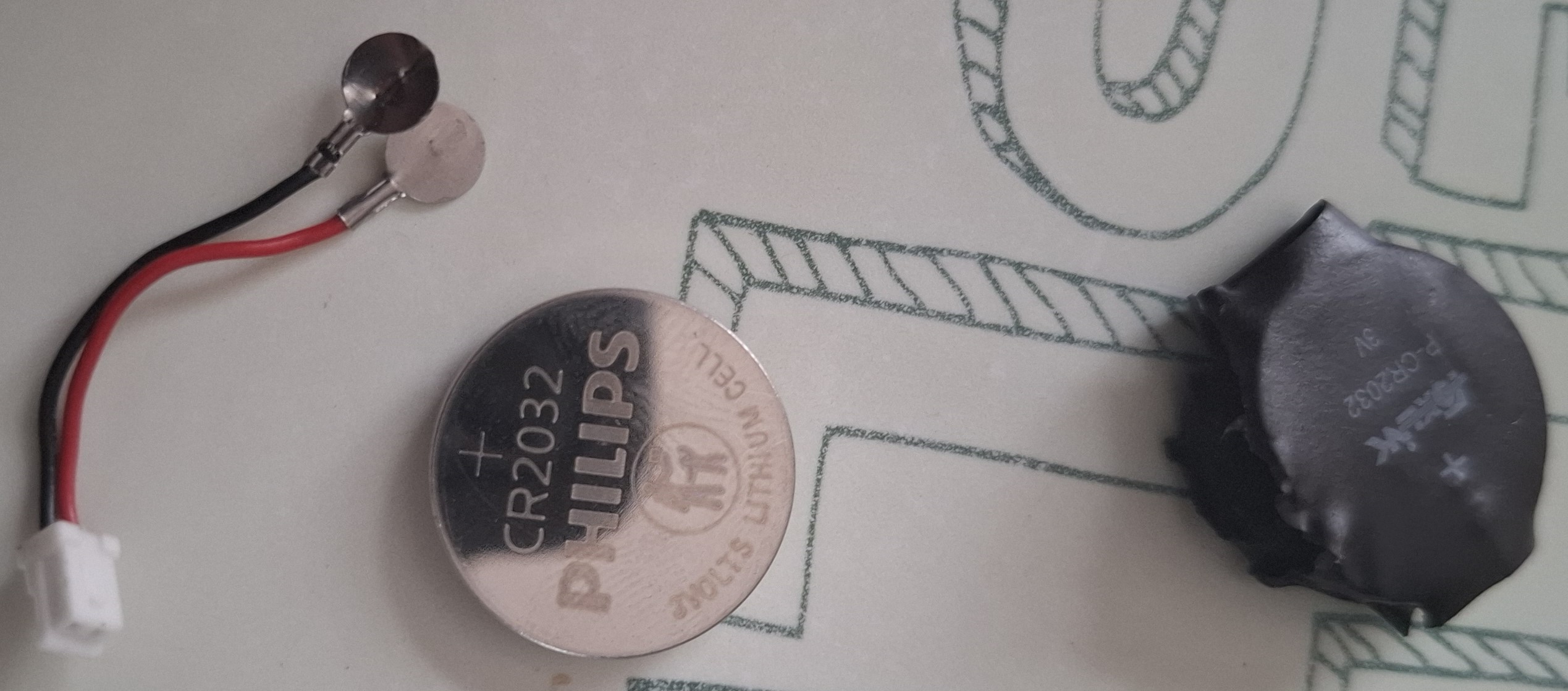

On retire le plastique puis, avec un tournevis, on retire les pins poinçonnés. On peut maintenant utiliser la nouvelle pile.

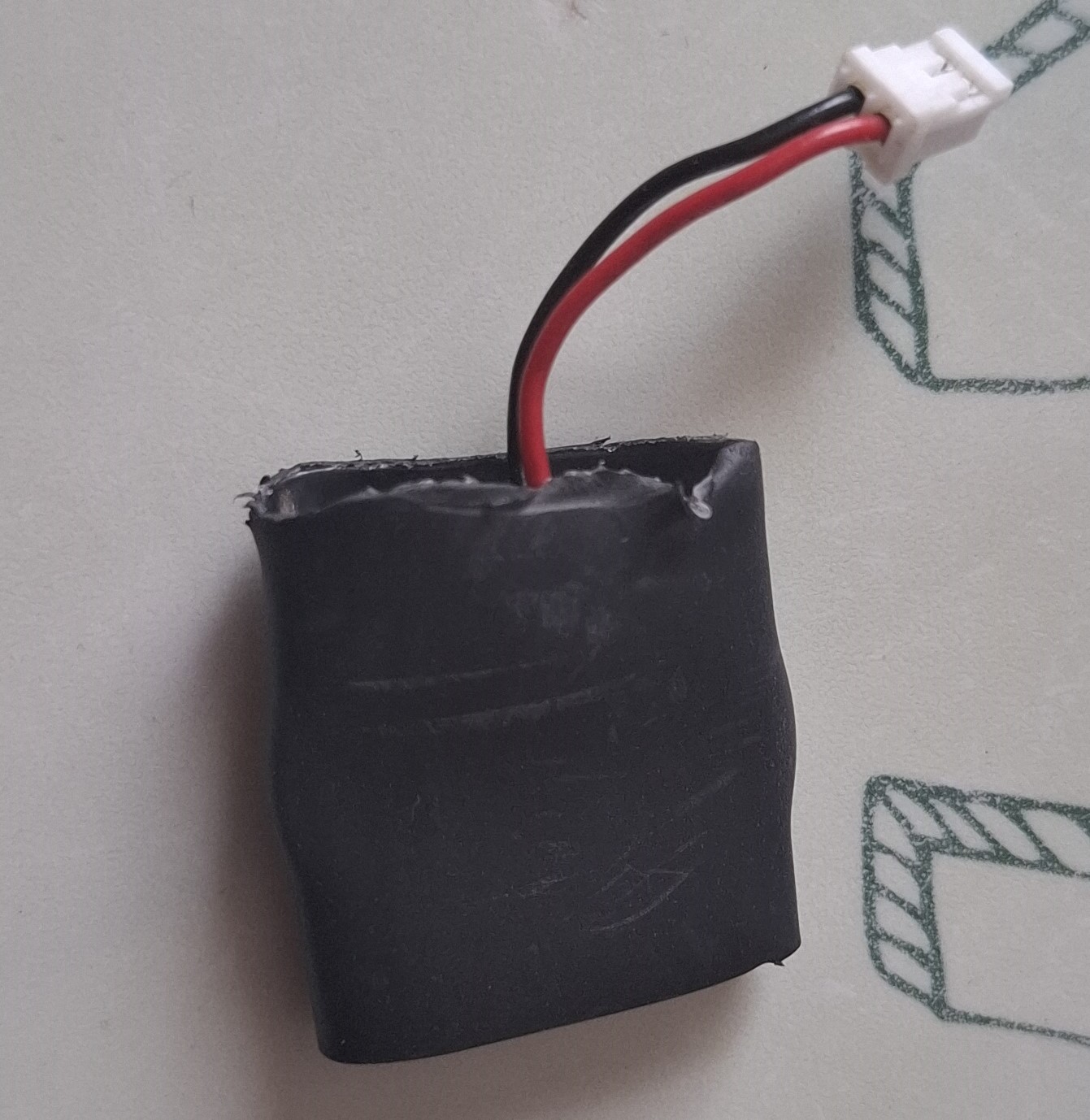

Ensuite on prend de la gaine thermorétractable. On coupe une partie, un peu plus grande que la pile. Si la gaine est un peu juste, on n'aura pas besoin de souder les deux pins à la pile, le contact se fera et sera maintenu par la gaine.

La pile dans la gaine, de chaque côté un pin.

Pour vérifier que le contact est bon, je vérifie si j'ai bien 3 volts au bout du connecteur. On peut ensuite, avec un briquet faire chauffer la gaine thermorétractable pour qu'elle se... rétracte.

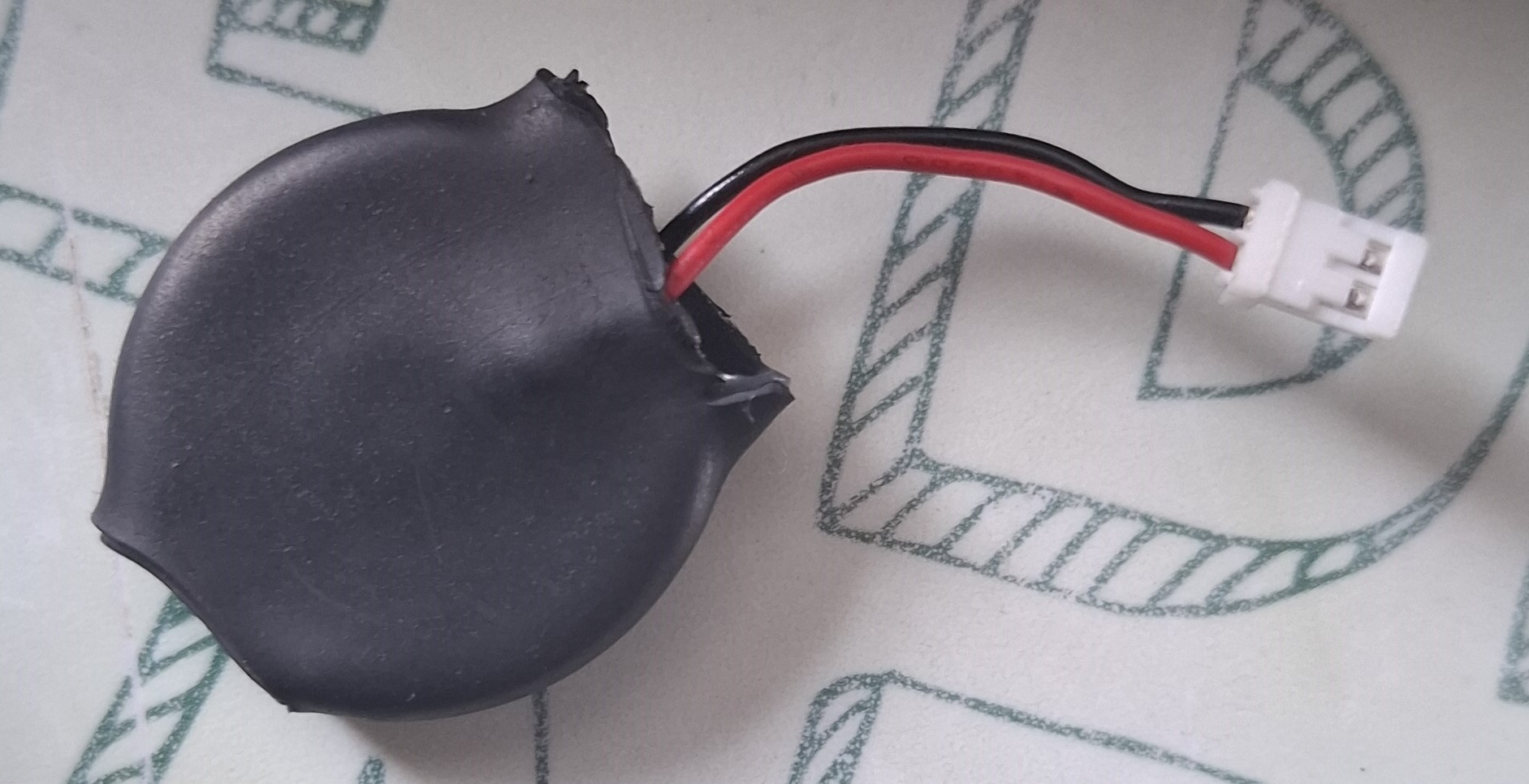

Tada !

je vérifie de nouveau que j'ai bien le 3V, puis je place la fabrication dans la console.

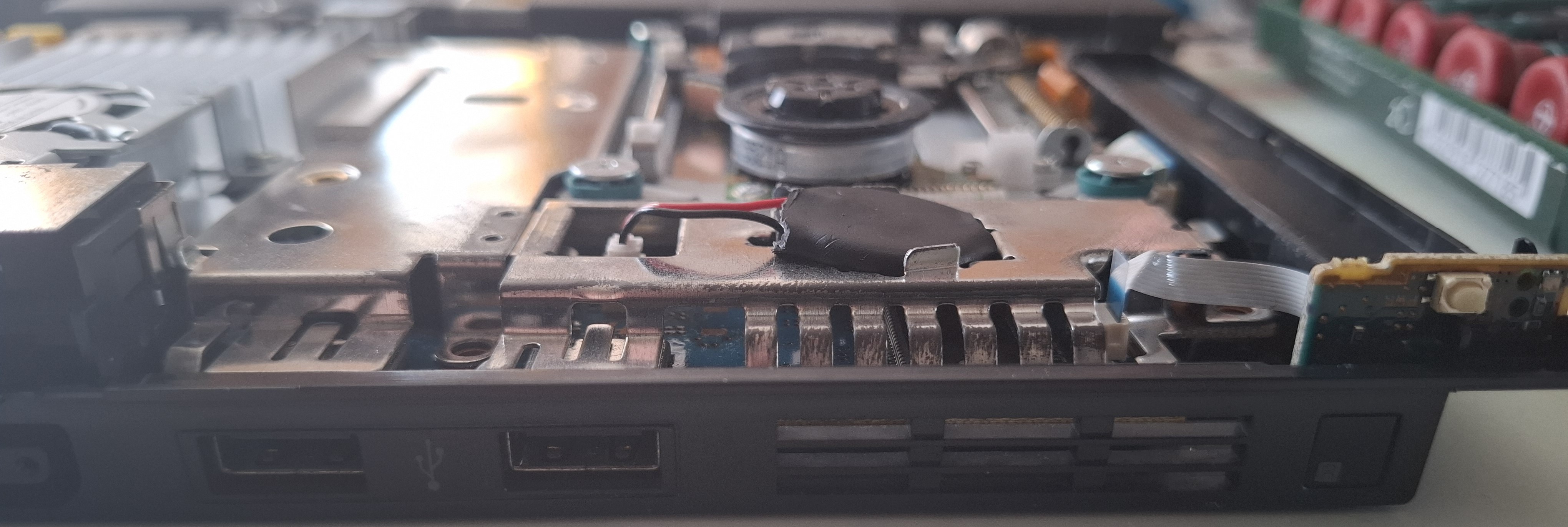

Ça dépasse un peu

Dans mon cas, la gaine était plus épaisse que celle d'origine. J'ai dû légèrement plier les supports de pile pour qu'ils prennent un peu plus grosse, et limer le dessus de la coque pour pouvoir fermer la console.

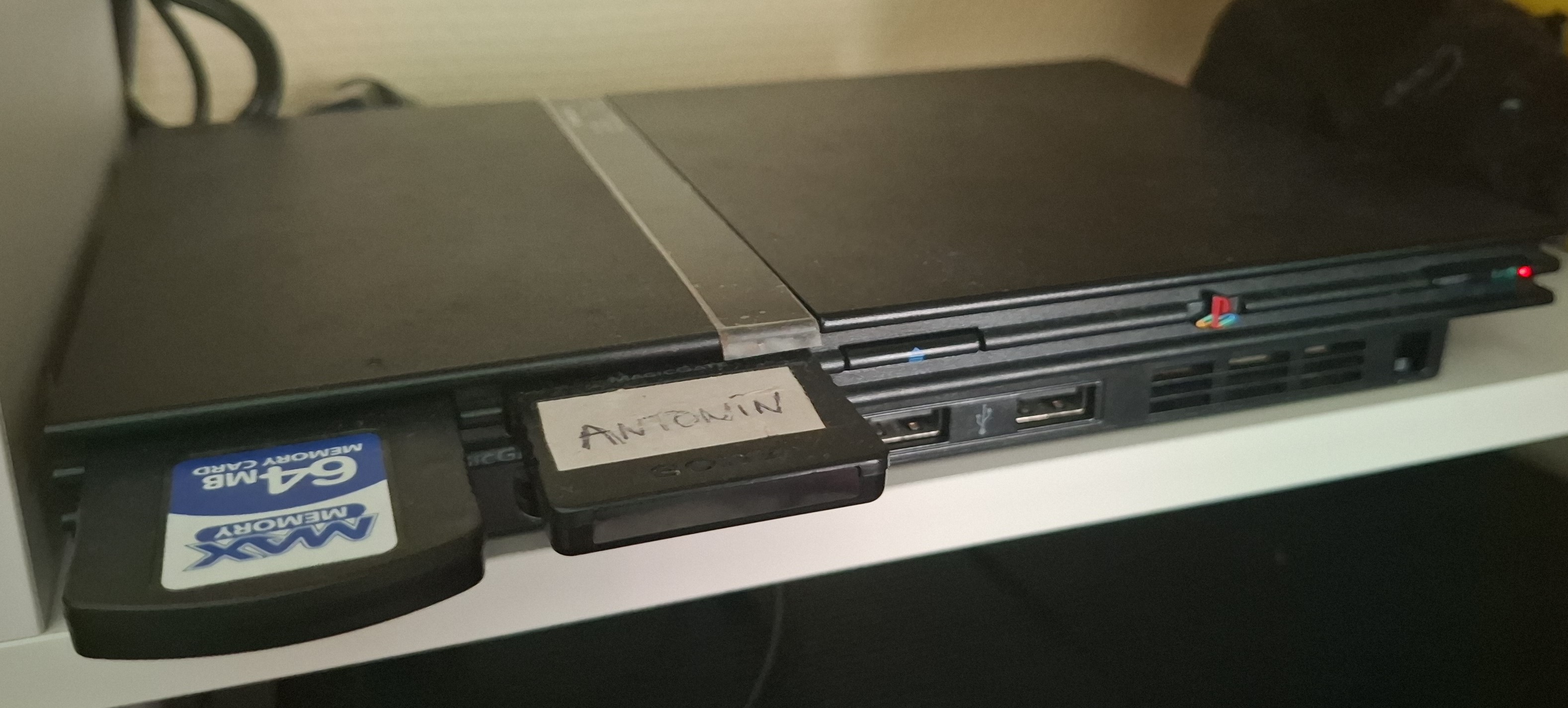

Et voilà, elle est repartie pour 20 ans !
