On démonte une carte graphique

Bonjour à tous !

On se retrouve avec un nouveau démontage : celui d'une RTX 2060 Super dual FAN PNY !

Oui, la carte graphique qu'on a mise dans le serveur à ce moment .

Mais elle a un petit souci que je n'avais pas dit : un des ventilos ne fonctionne pas. Il ne tourne pas, et donc l'autre ventilo doit tourner à fond pour compenser. Et il faut démonter entièrement la carte graphique et son radiateur pour pouvoir changer les ventilos.
Au début, je me suis dit  que ce n'était pas grave, car je voulais pas démonter la carte graphique, non par peur de la casser au démontage, mais à cause des pads thermiques qu'on met sur les Vram.

Mais ne pouvant la laisser comme ça, je me suis enfin décidé à l'ouvrir...

Même si l'autre ventilo fonctionne, on change les deux, comme ça, on sera plus serein pour la suite.
Je voulais aussi changer les ventilos par d'autres modèles, trouvant ceux d'origine, pas très jolis. Mais ne trouvant pas de modèle compatible, j'ai racheté la même paire.

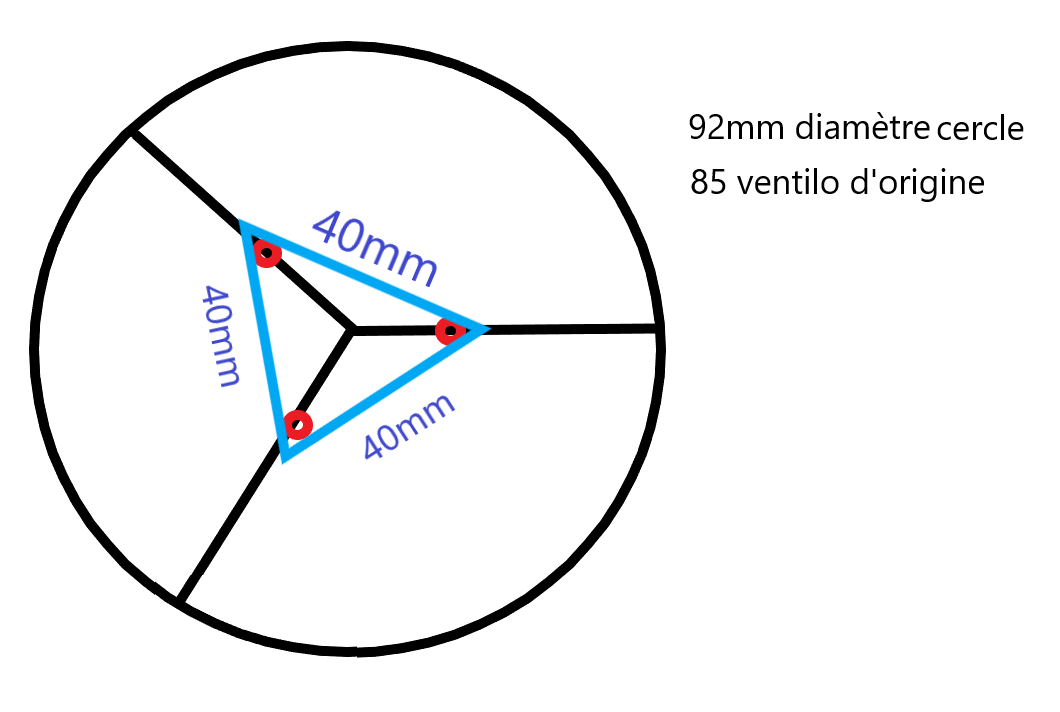

Pour ceux que ça intéresse, voici les cotations :



Donc on commence le démontage :

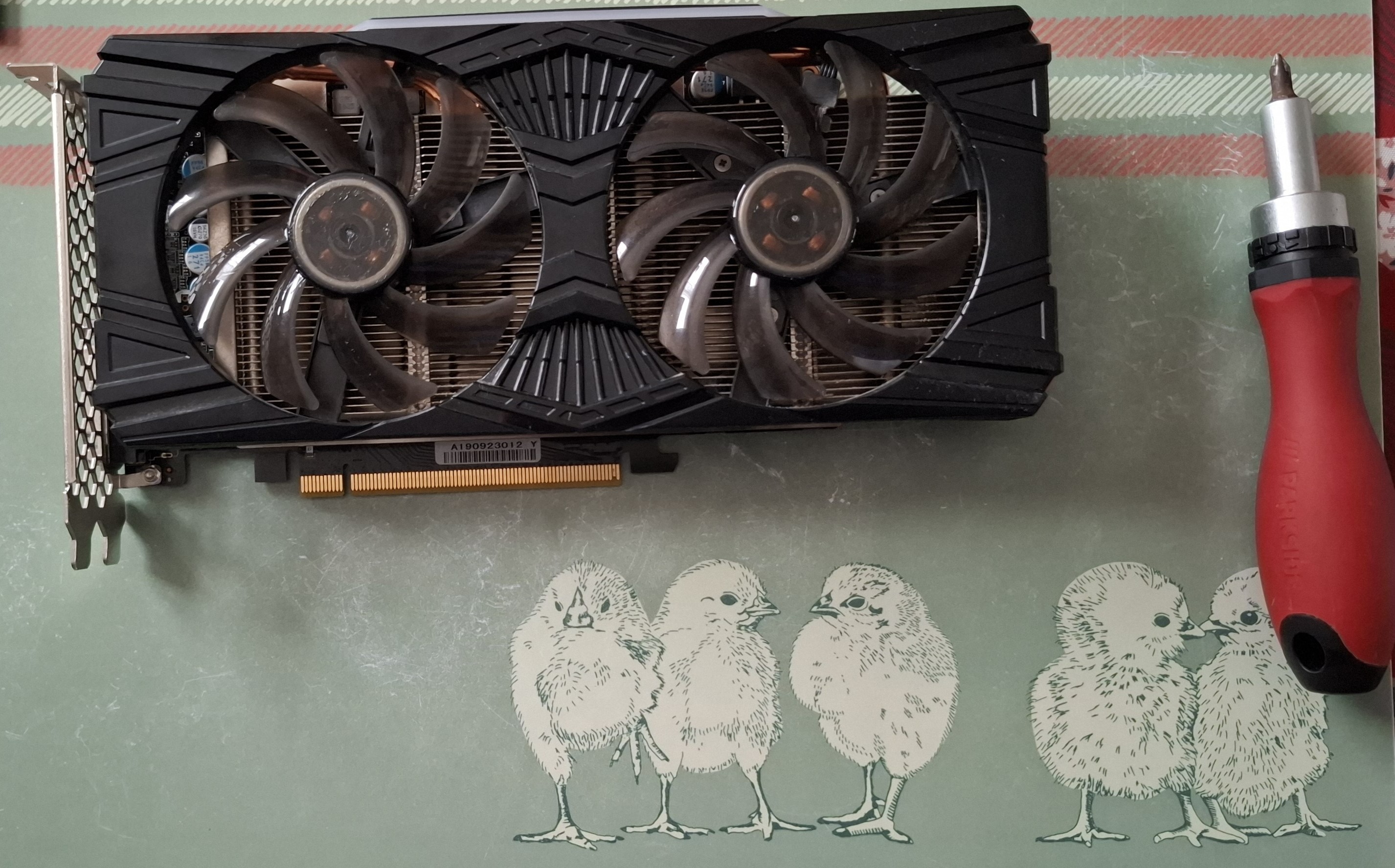

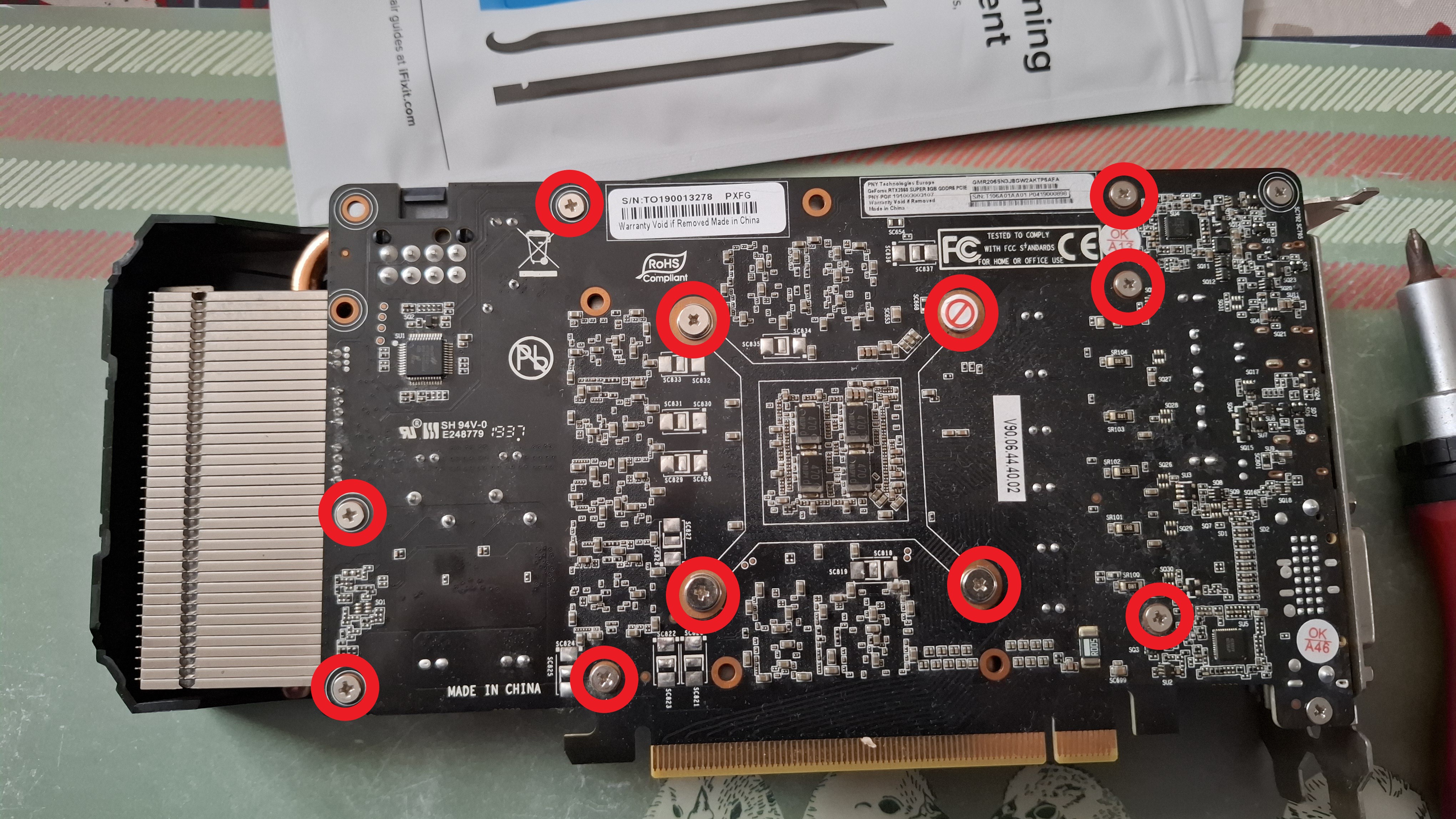

On enlève les vis entourées en rouge. Je ne retire pas celle qui sont toute à droite, car elle ne servent qu'a retenir la partie métallique des ports, et ayant du VGA, la plaque est aussi retenue par les vis de ce port bleu.

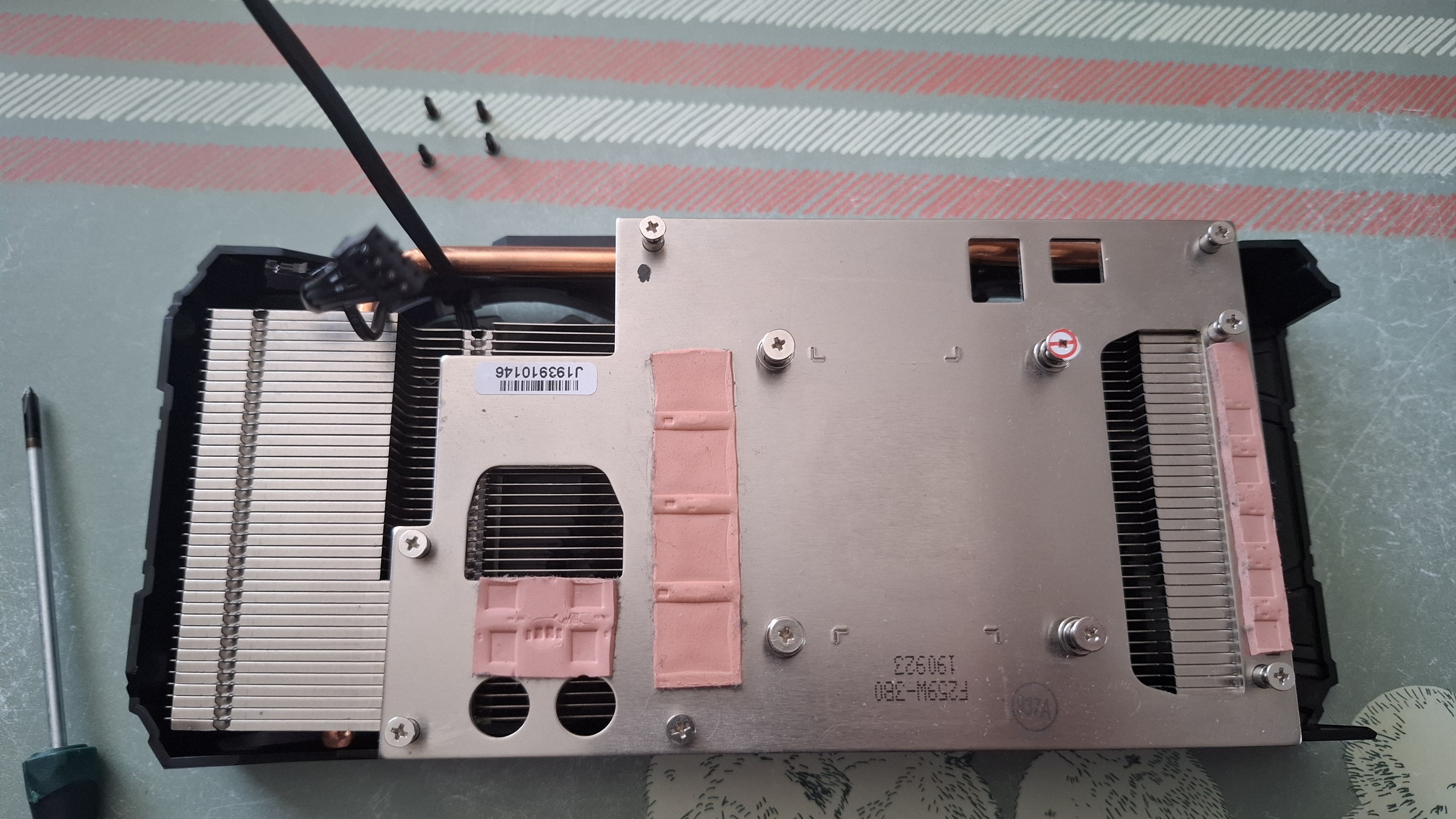

On peut ensuite essayer de retirer le PCB de son radiateur.
Parfois ça peut venir facilement, parfois non. Dans mon cas, c'était un NON.
Les pads des Vram et autres puces chauffantes avaient vraiment envie de rester collés des deux côtés. J'ai quand même pour objectif de ne pas changer les pads, mais je me résignais de plus en plus à les "casser" pour ouvrir la carte graphique.
Mais à force d'acharnement et de patience...

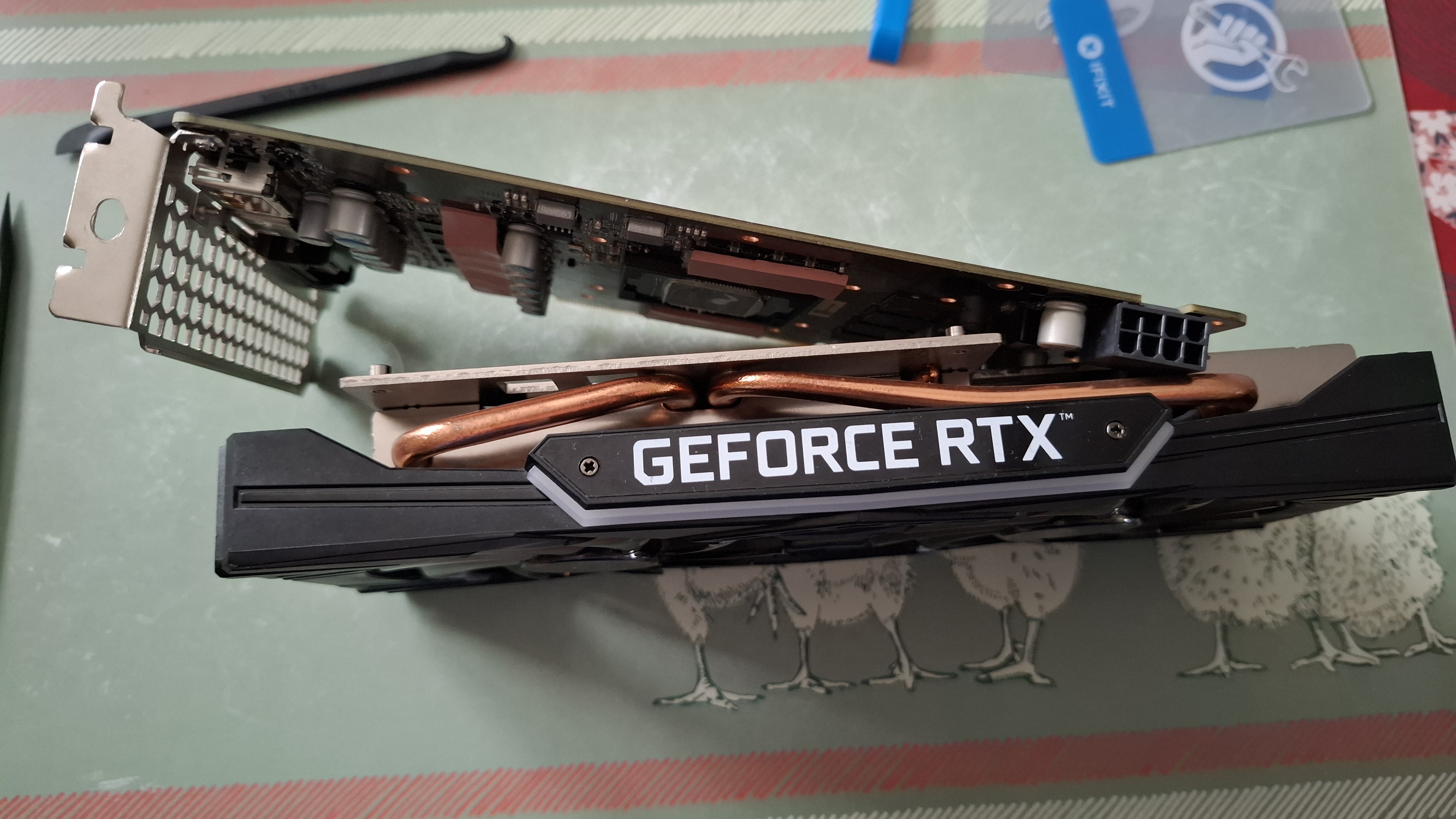

La carte s'ouvre enfin.... presque.

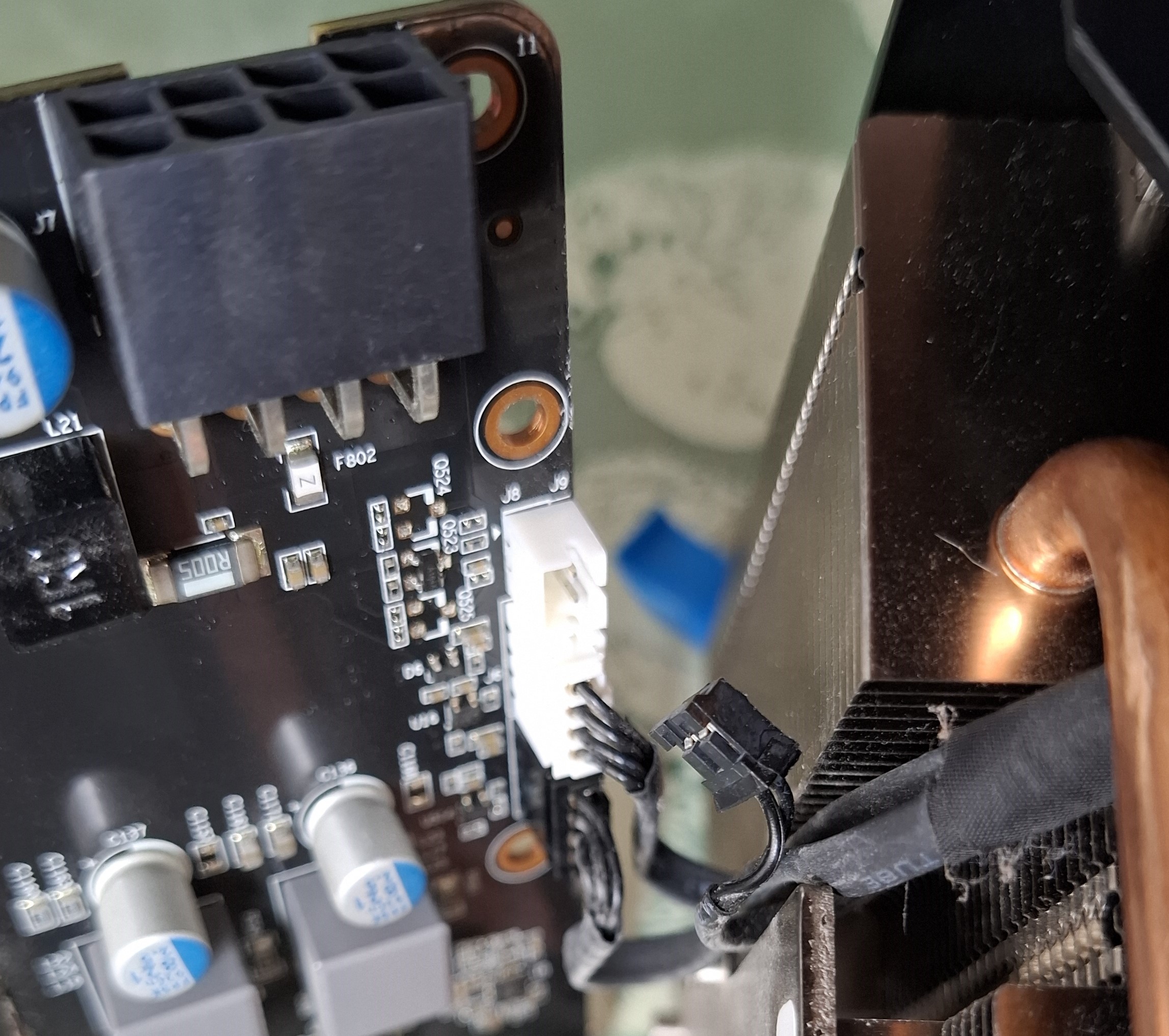

Sur le pcb ,j'ai 3 connecteurs :
- celui pour le ventilateur de gauche
- celui pour le ventilateur de droite
- celui pour le RGB qui entoure le texte " GEFORCE RTX "

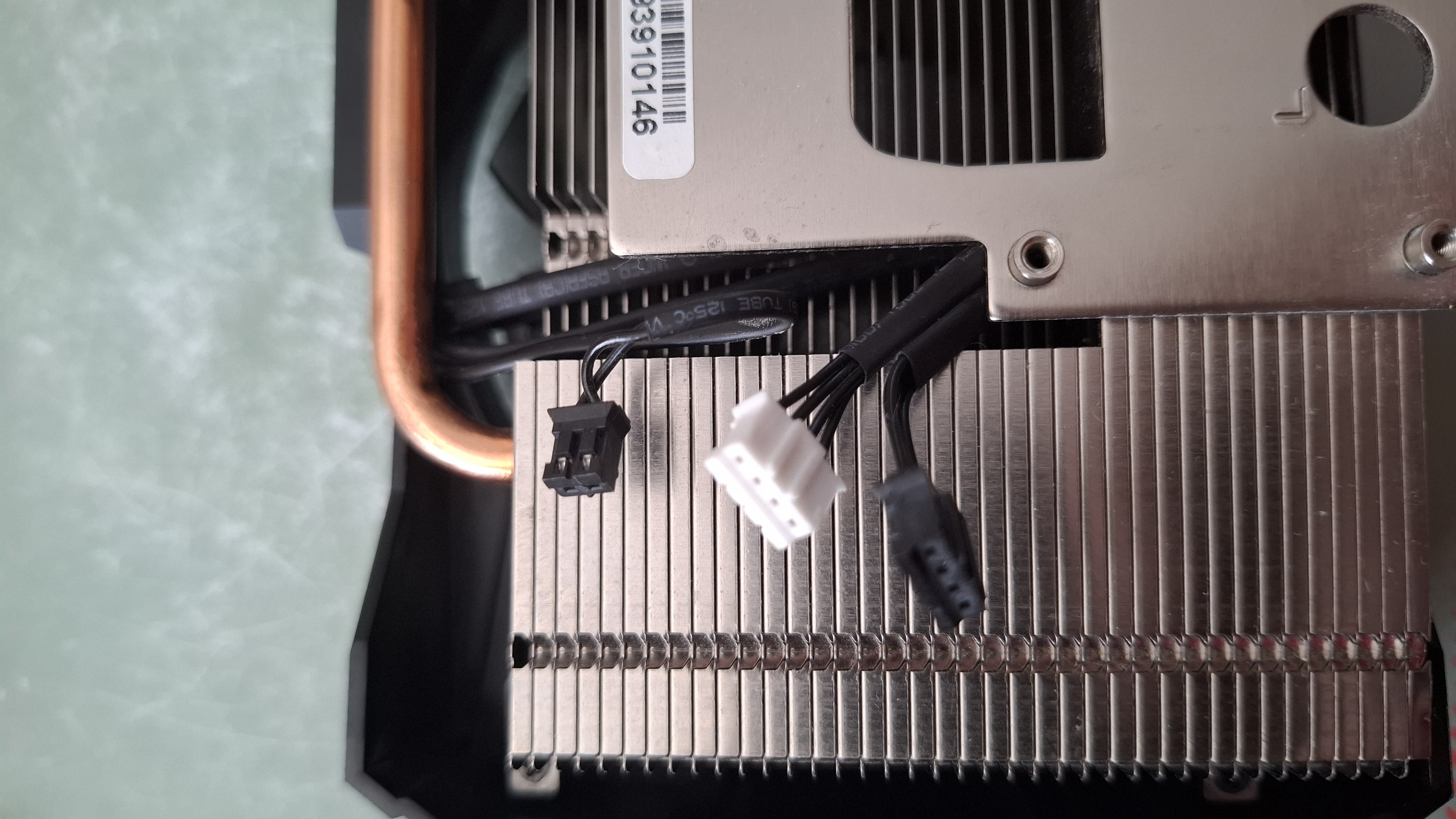

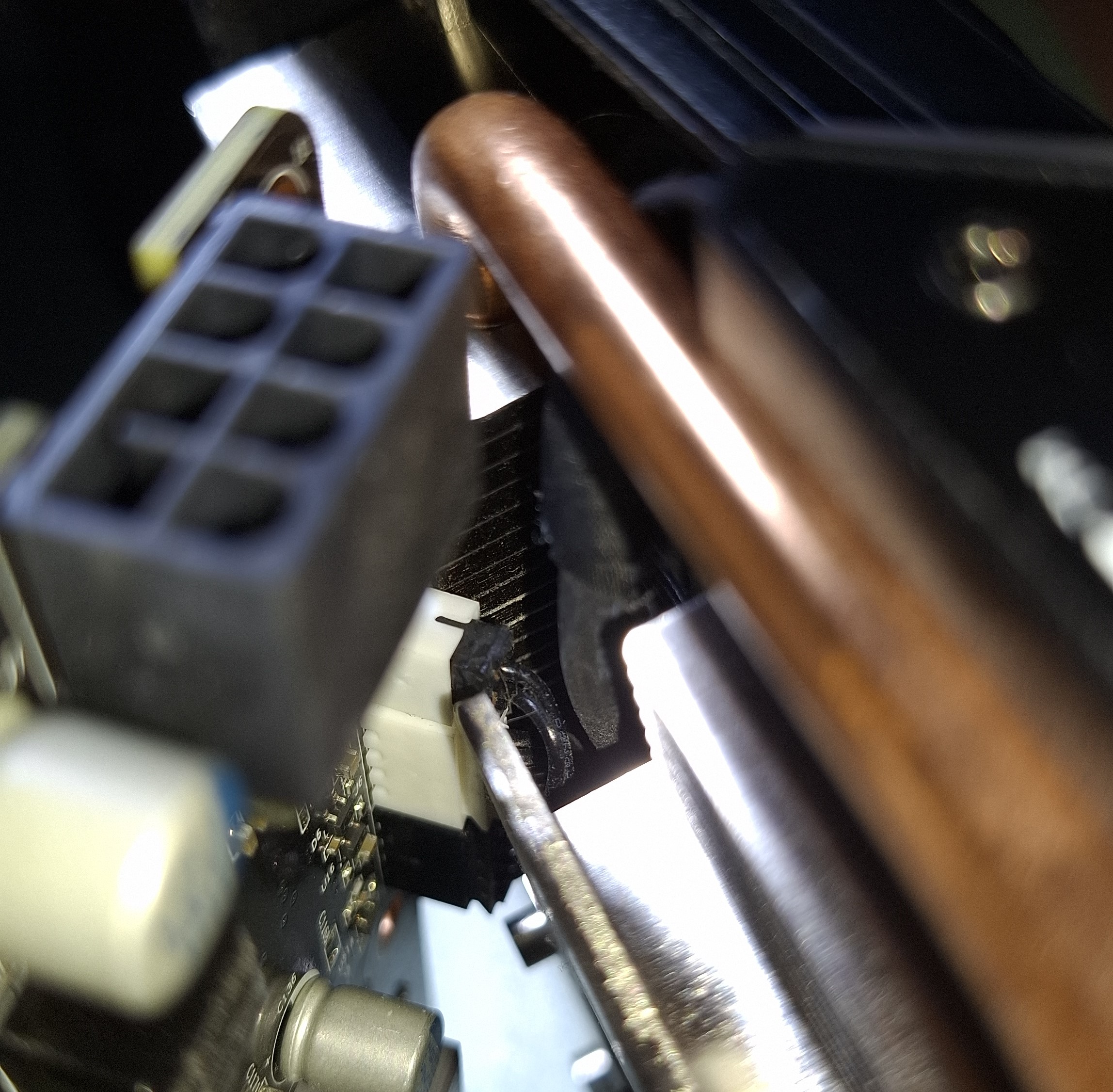

Et le câble du connecteur RGB est moins long, ce qui fait que pour avoir accès aux connecteurs et donc détacher le radiateur, c'est une galère.

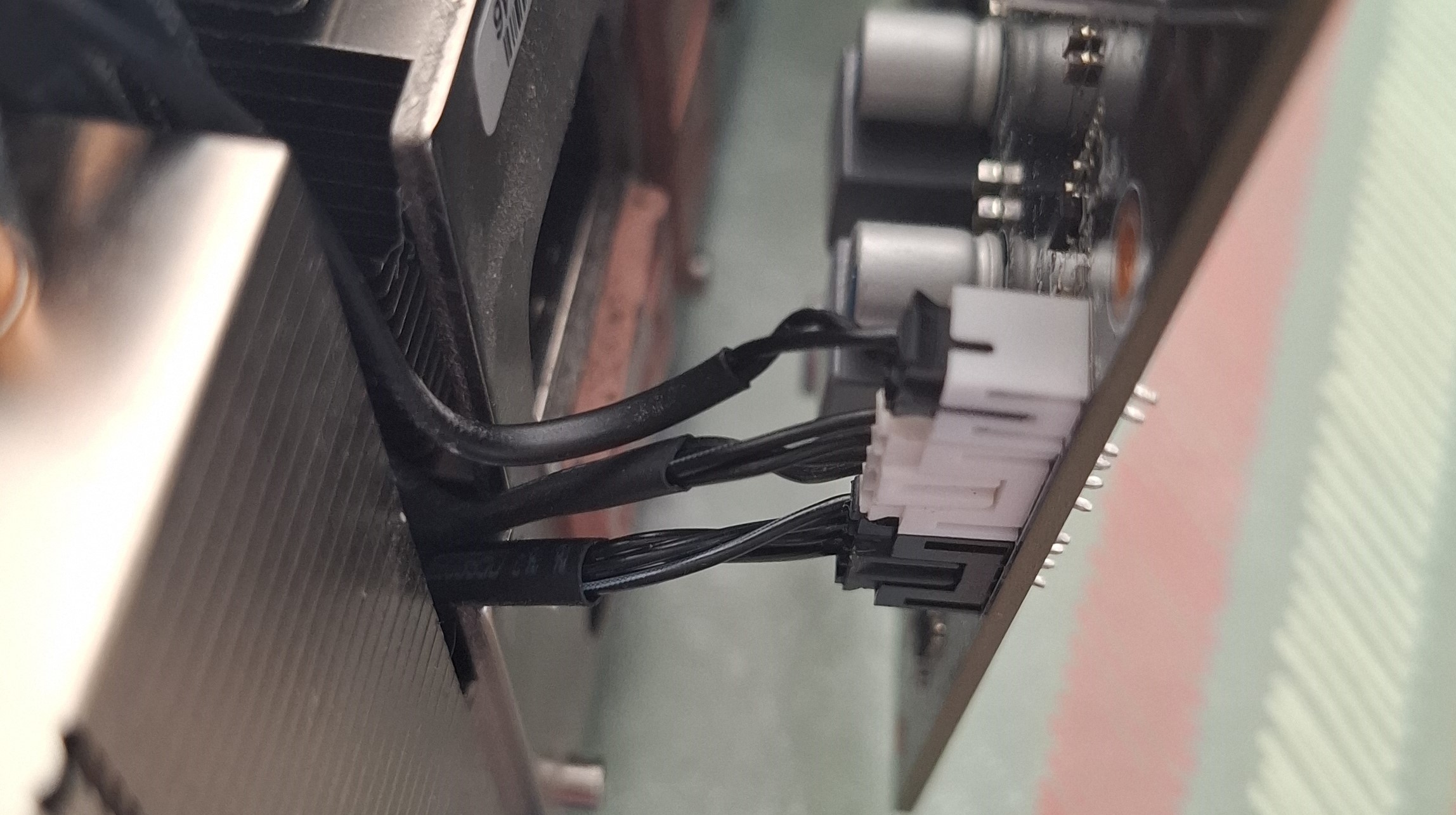

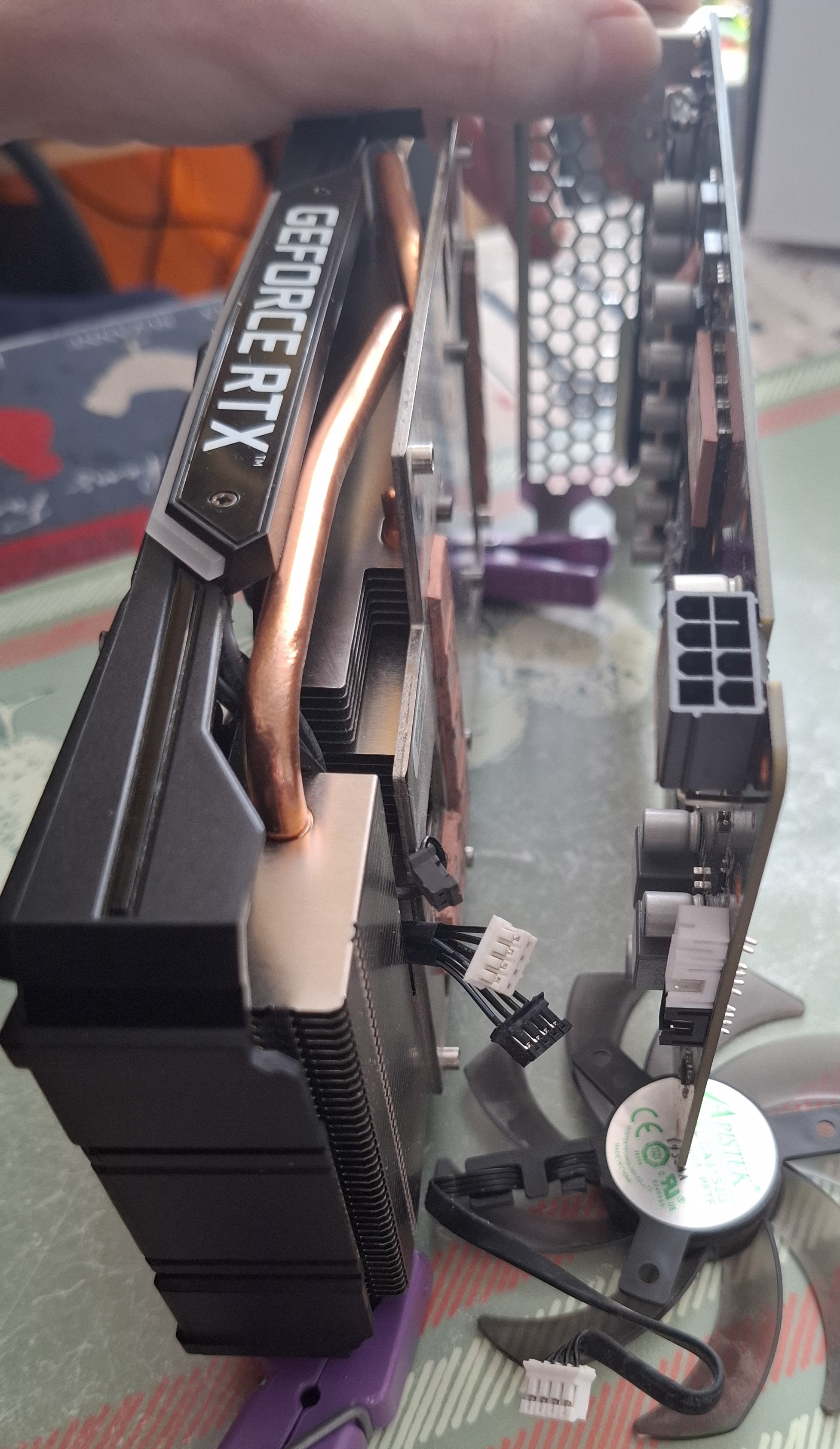

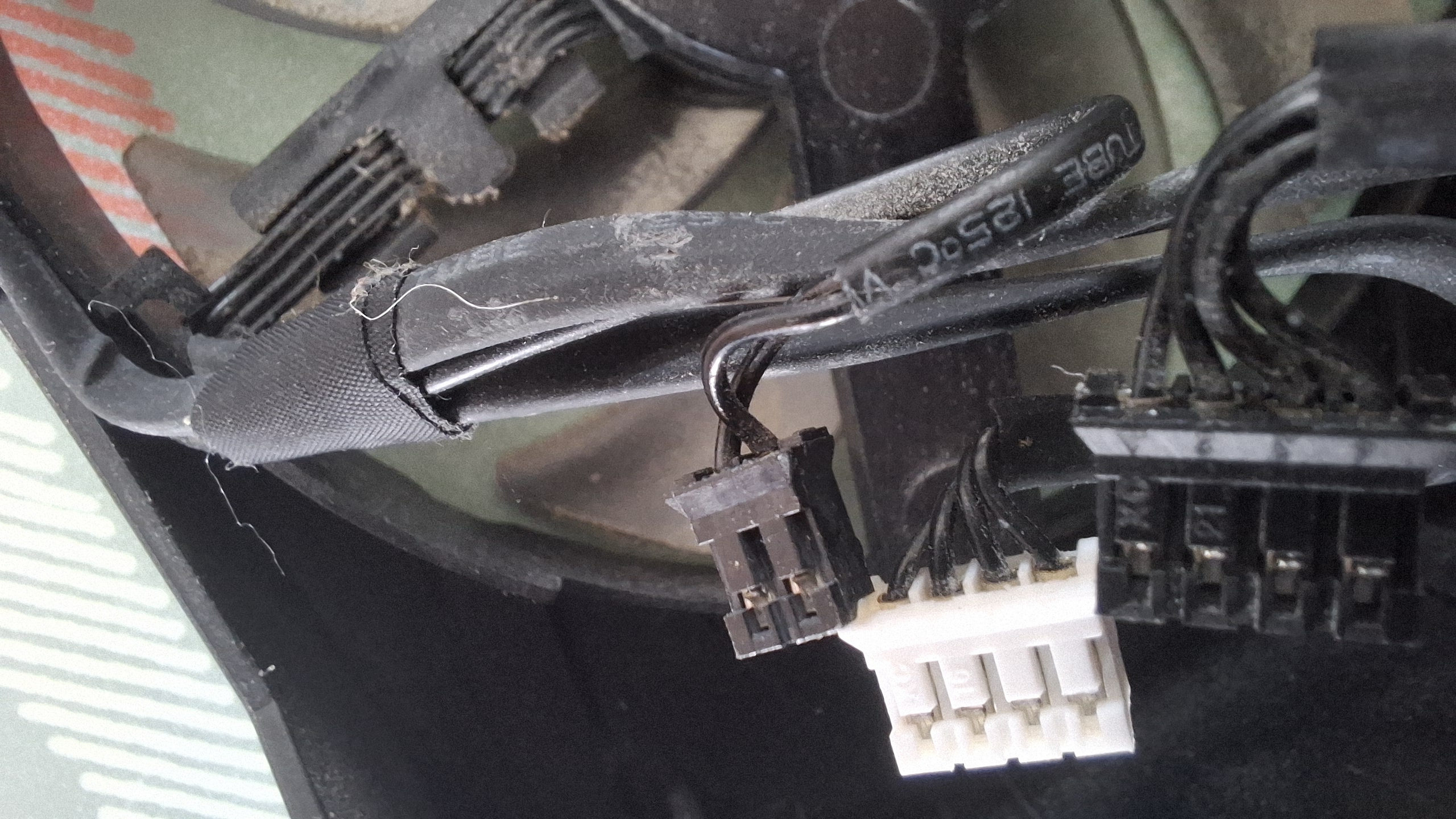

Regardez moi ces 3 fils bien branchés et cachés, qui ne veulent pas se retirer....



Mais après avoir forcé sur les câbles, souhaitant qu'ils ne cassent pas, ou ne viennent pas avec la connectique, le plus difficile est enfin passé !

Dès le premier câble retiré, la délivrance !

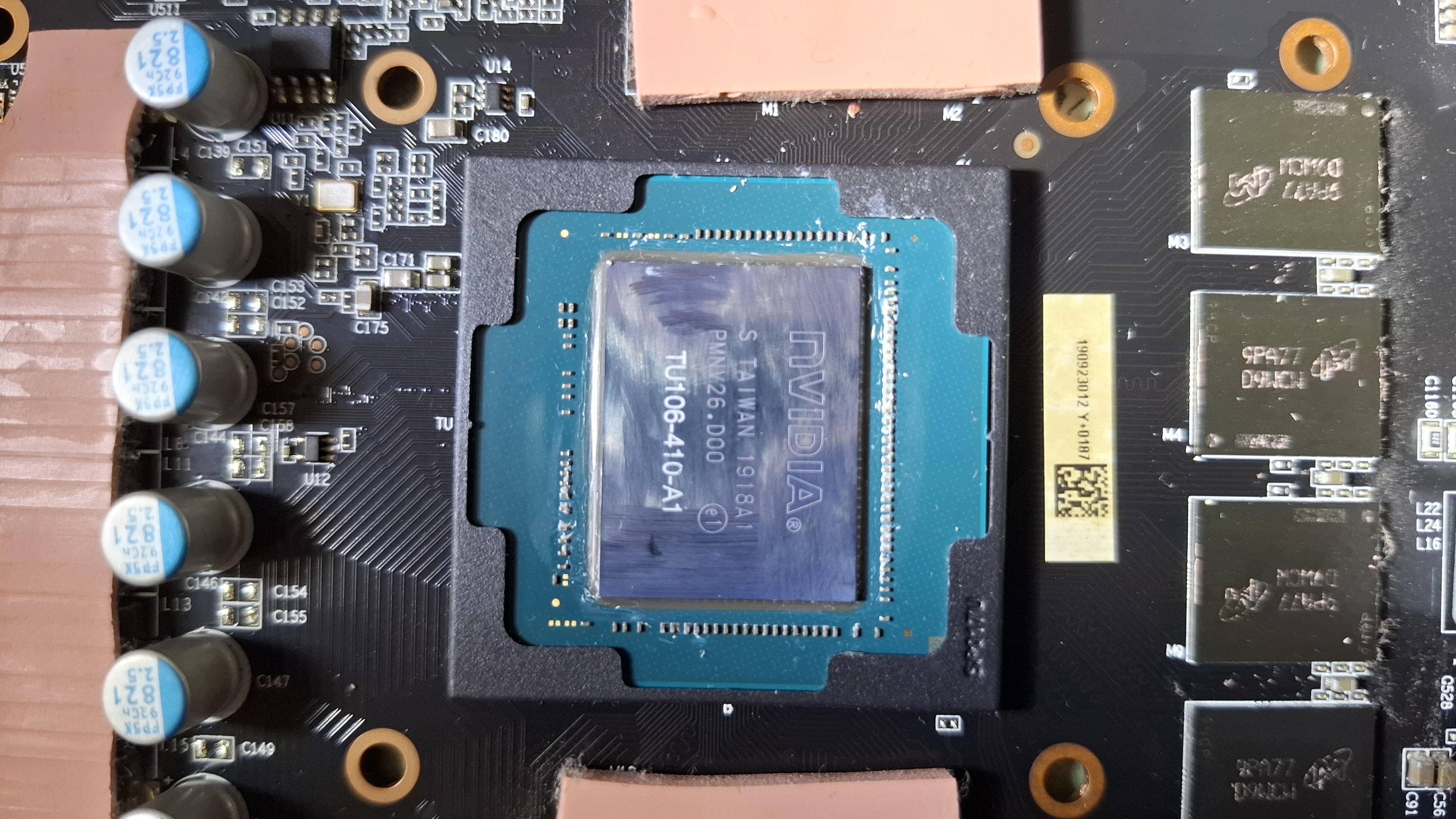

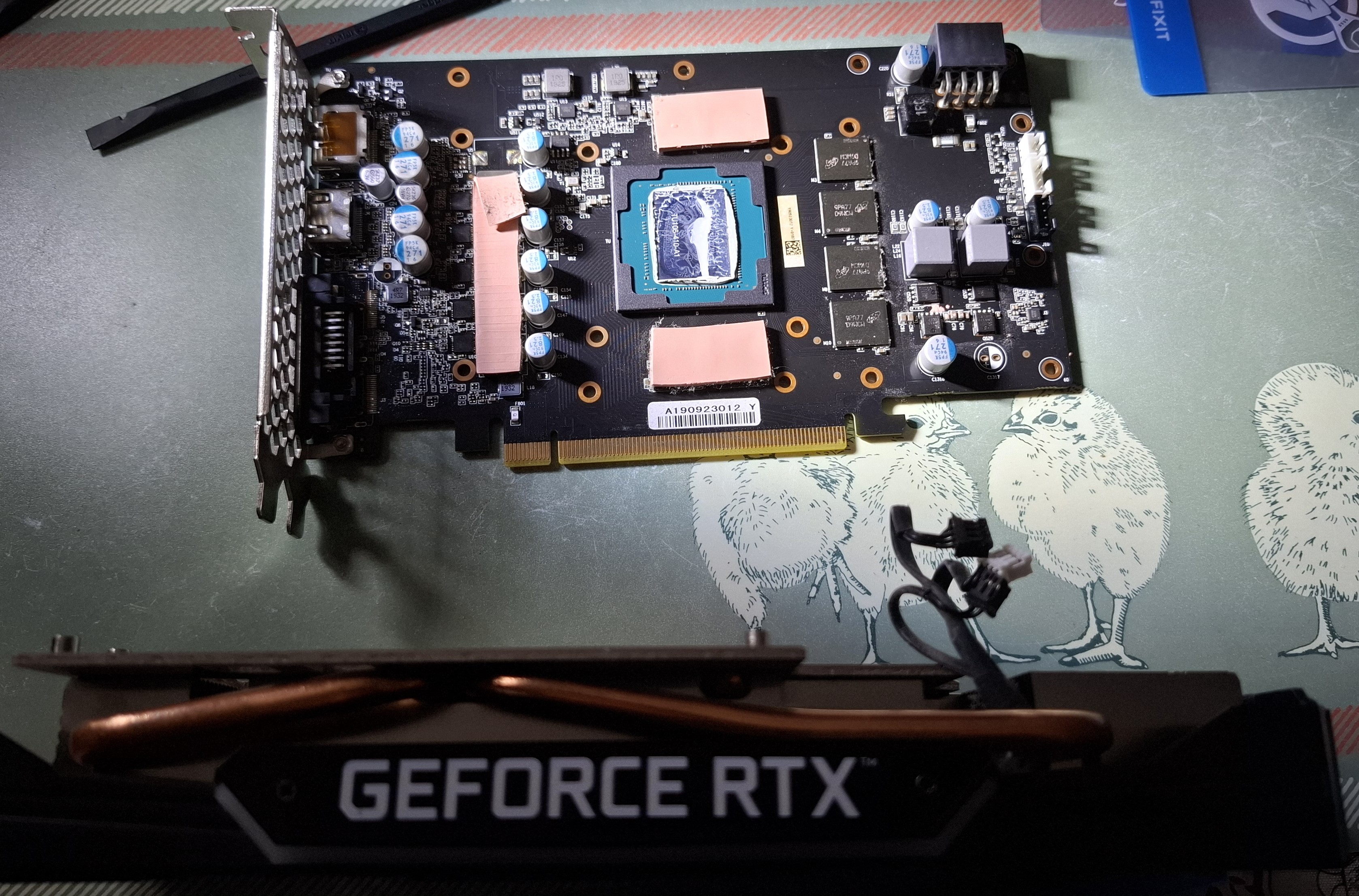

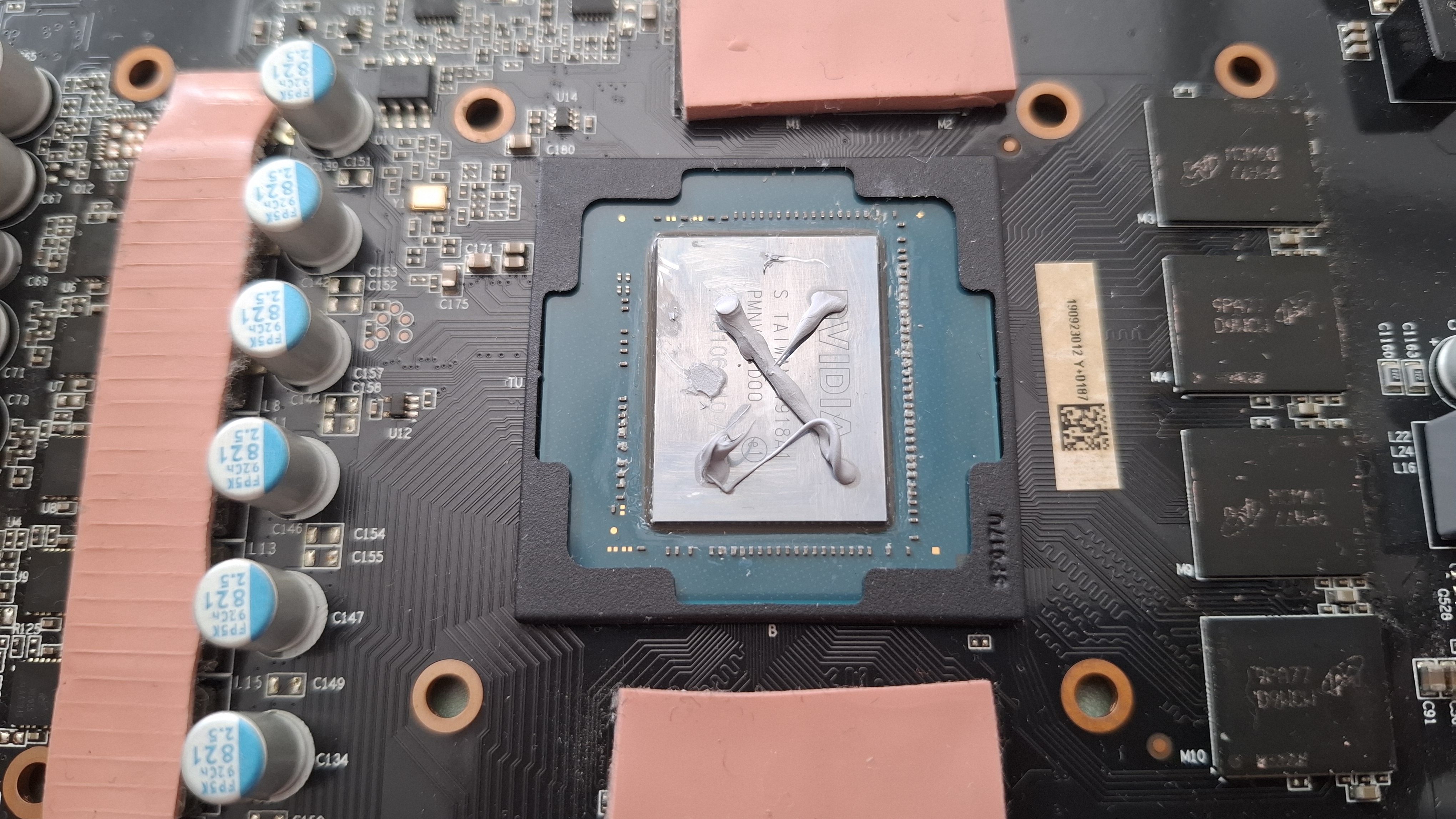

Après quelques vérifications, les pads sont propres, juste un peu de poussière à retirer. On va bien sûr changer la pâte thermique, qui a décidé d'être plus sur le côté du CPU, que dessus, puis démonter le radiateur.



Quasi propre. Le reste, c'est une galère à retirer

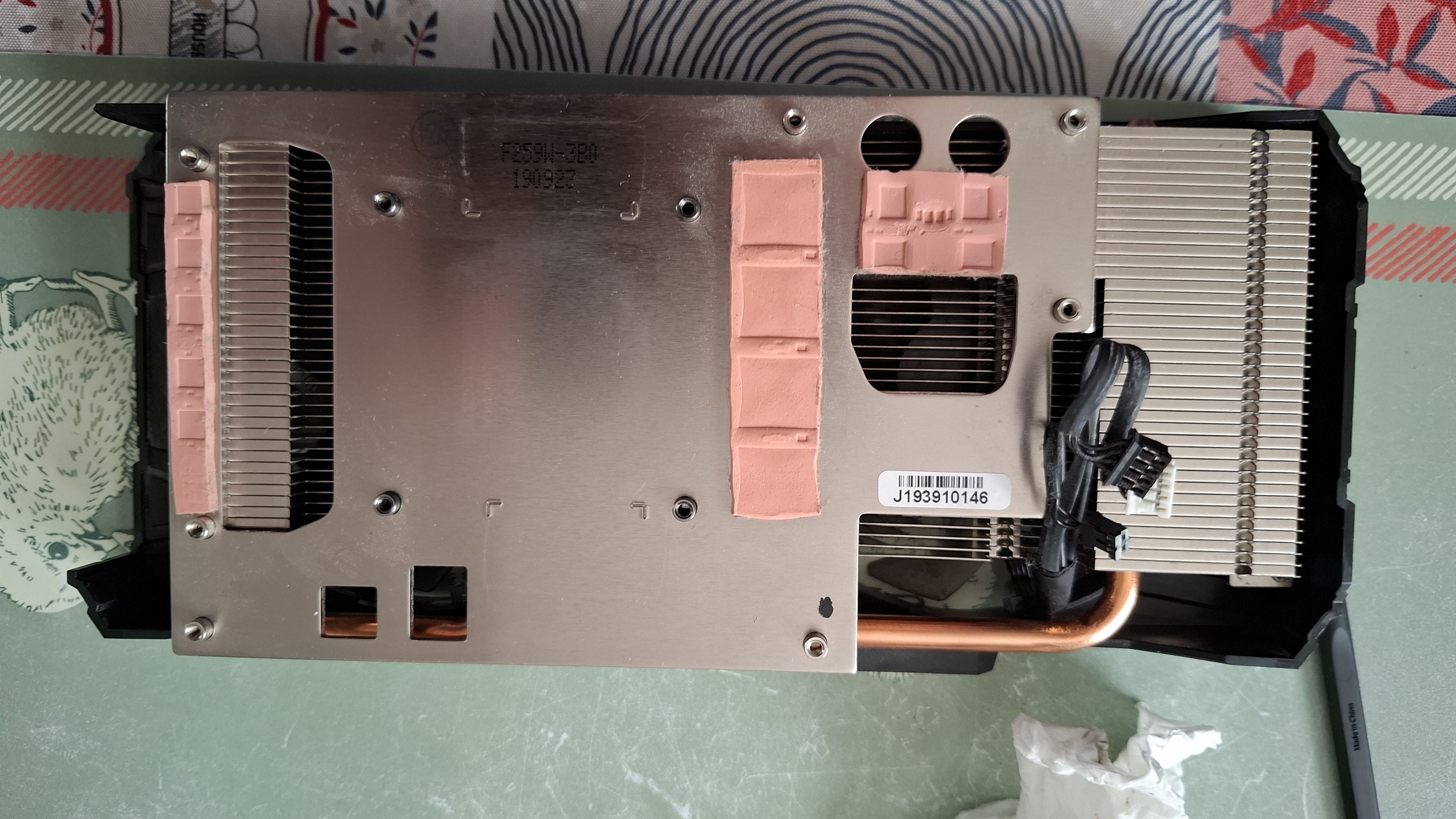

Maintenant, le radiateur :

On va faire attention aux pads, de pas les abimer.

nous avons 2 vis de chaque côté de la largeur à retirer pour avoir accès aux ventilos.

Et après 1h30 de démontage, nous voilà à l'endroit qui nous intéresse : les ventilos

Et je reviens deux semaines plus tard.
Oui, car je n'ai commandé les nouveaux ventilos que quand j'ai fini de démonter la carte graphique, et avec la taxe de 2€ sur les petits colis, ça prend plus de temps à venir. ( j'y pu rien si la France ne fabrique pas ces ventilos aussi ).

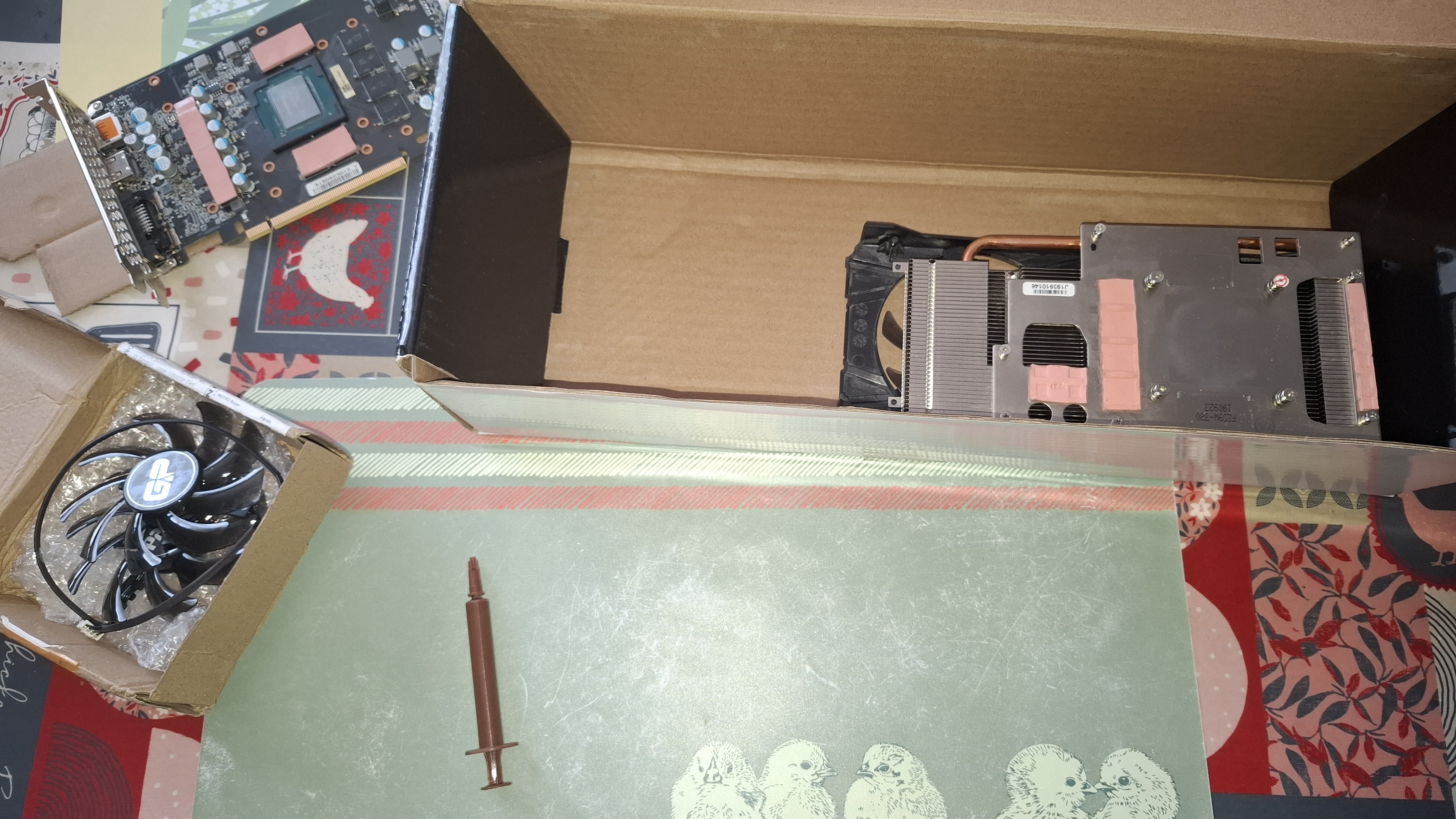

Pour la pâte thermique, je ressors mon tube de thermalright tf4, utilisé pour mon serveur et une switch lite. Je crois que ce sera le dernier appareil qu'il fera...

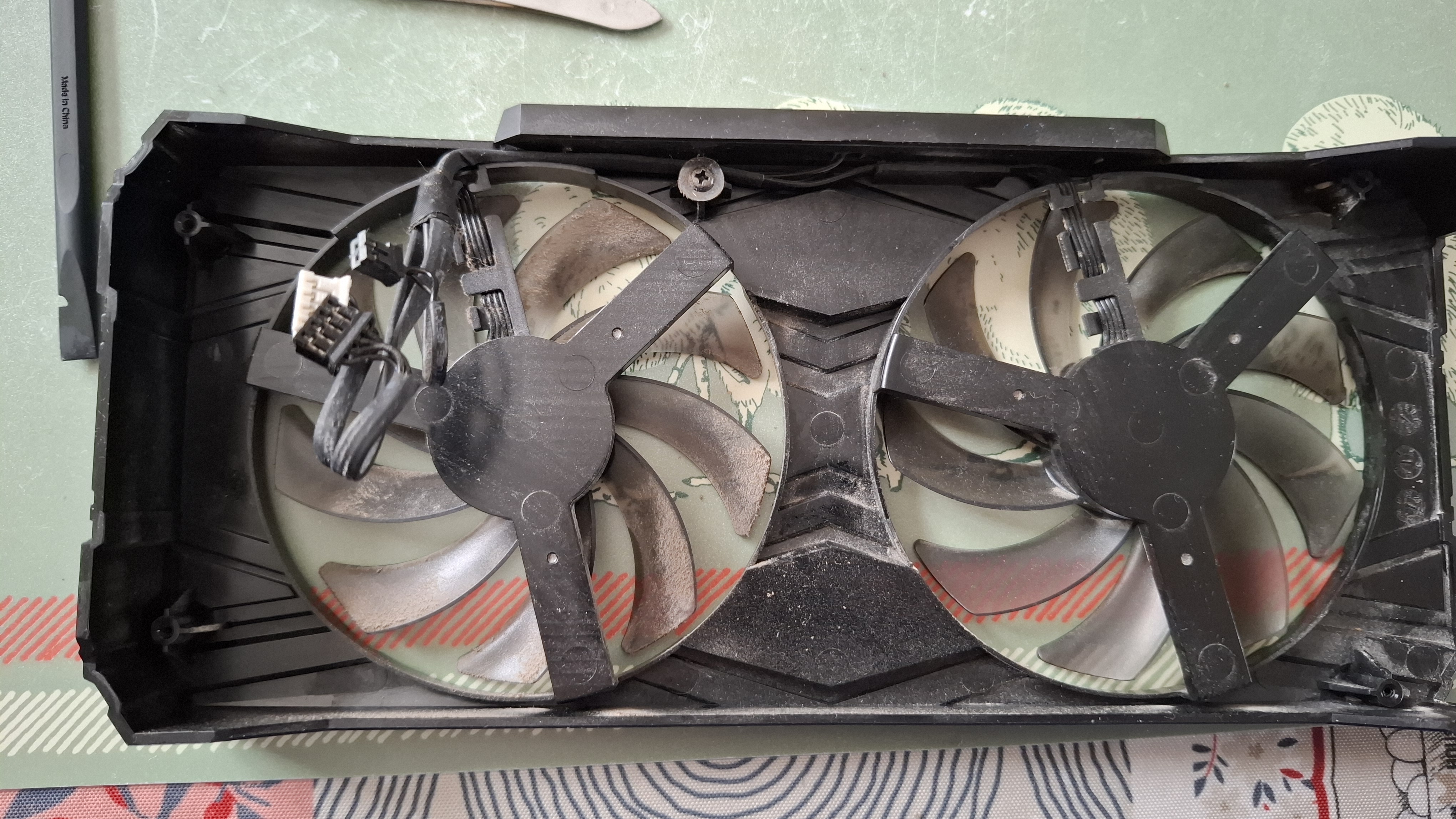

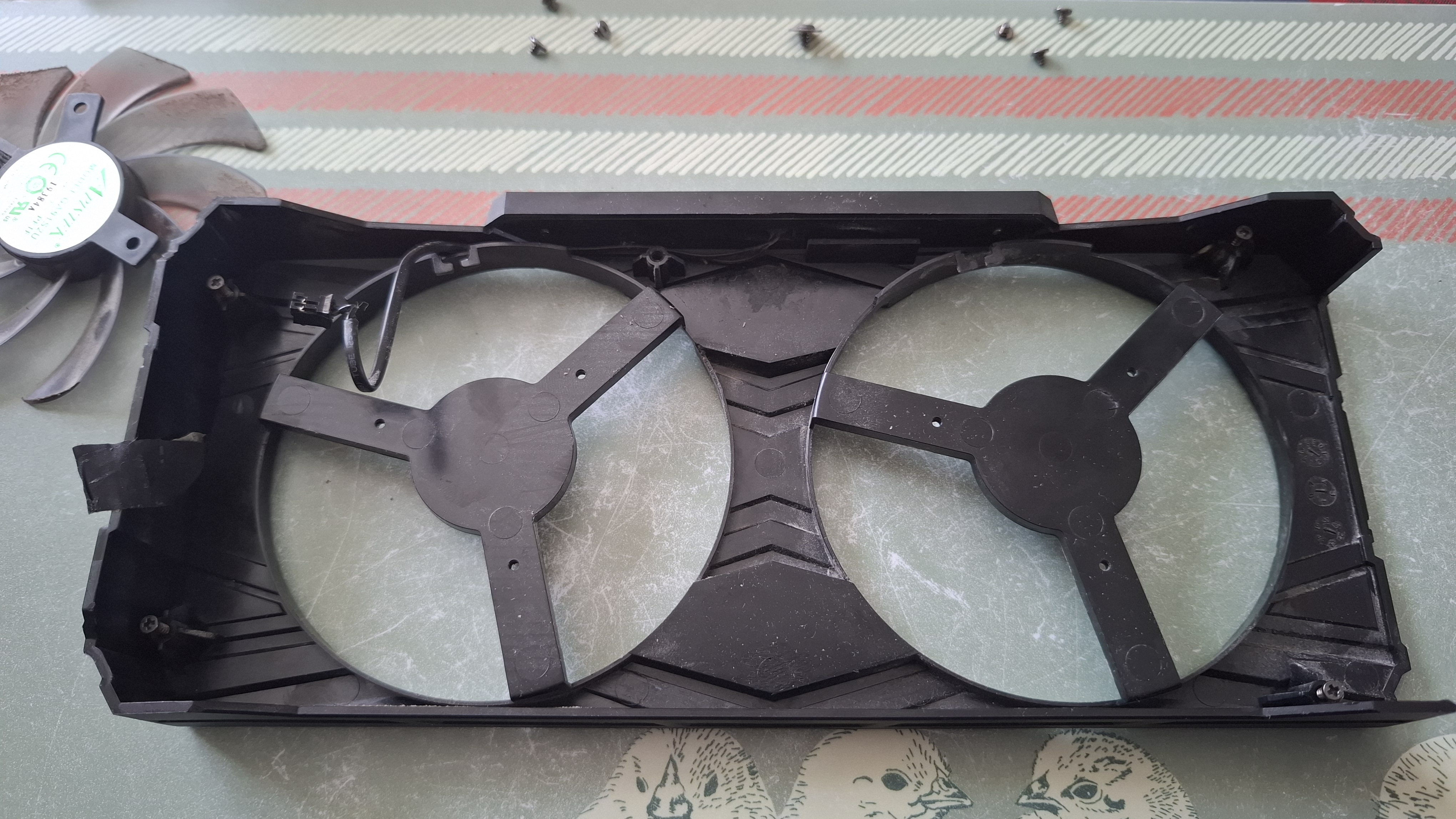

Il me reste à démonter les ventilateurs de la carrosserie pour placer les nouveaux.

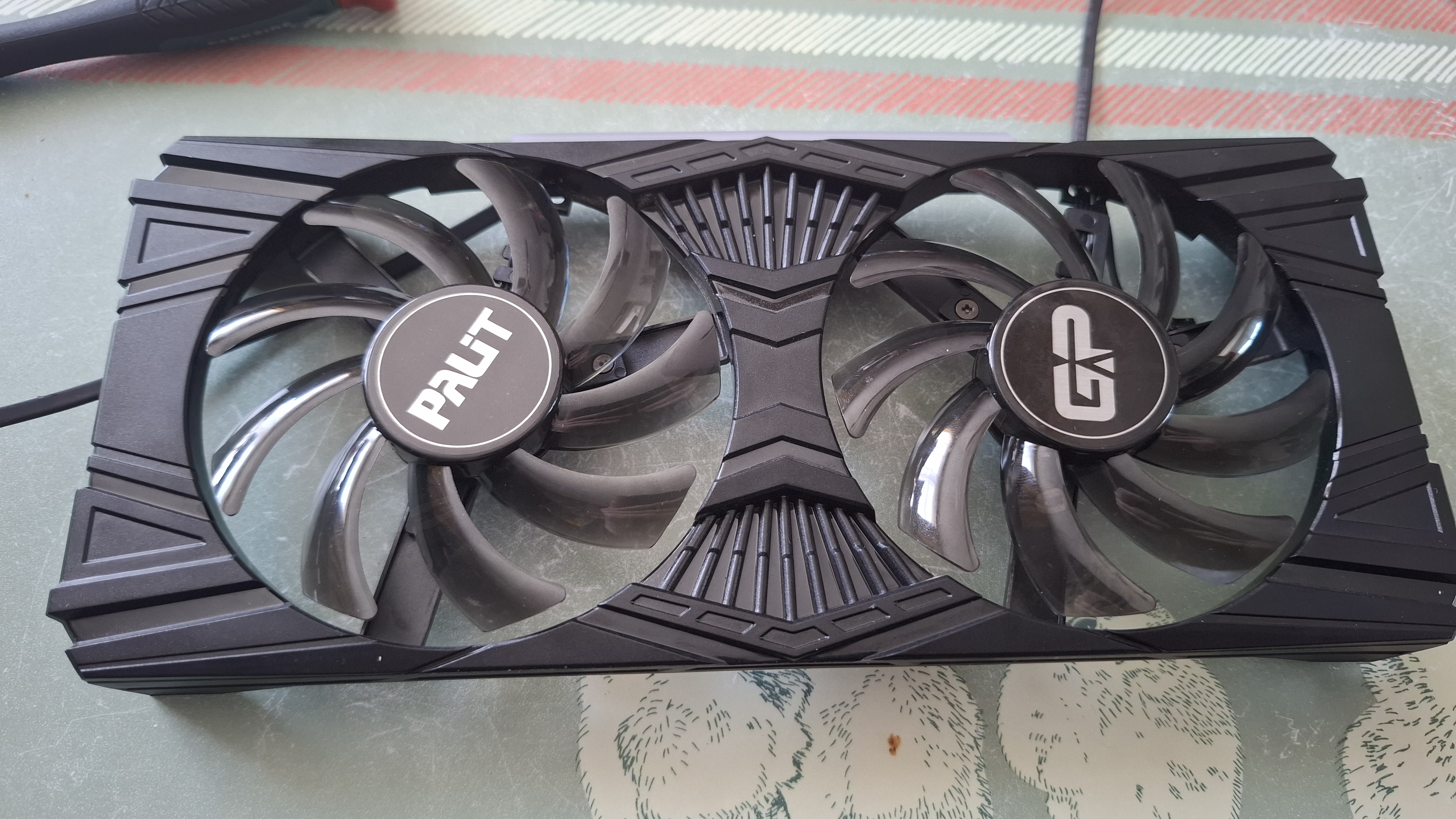

Pour cela on dévisse la vis qui maintient les câbles, puis on tourne la plaque pour retirer les 3 vis entre les palmes
Et on retire les câbles entre eux , et du petit passage en plastique.

J'en profite pour passer un bon coup de soufflette, avec un bon gros compresseur à air.

Et on peut remonter les nouveaux :

Et là, petit souci :

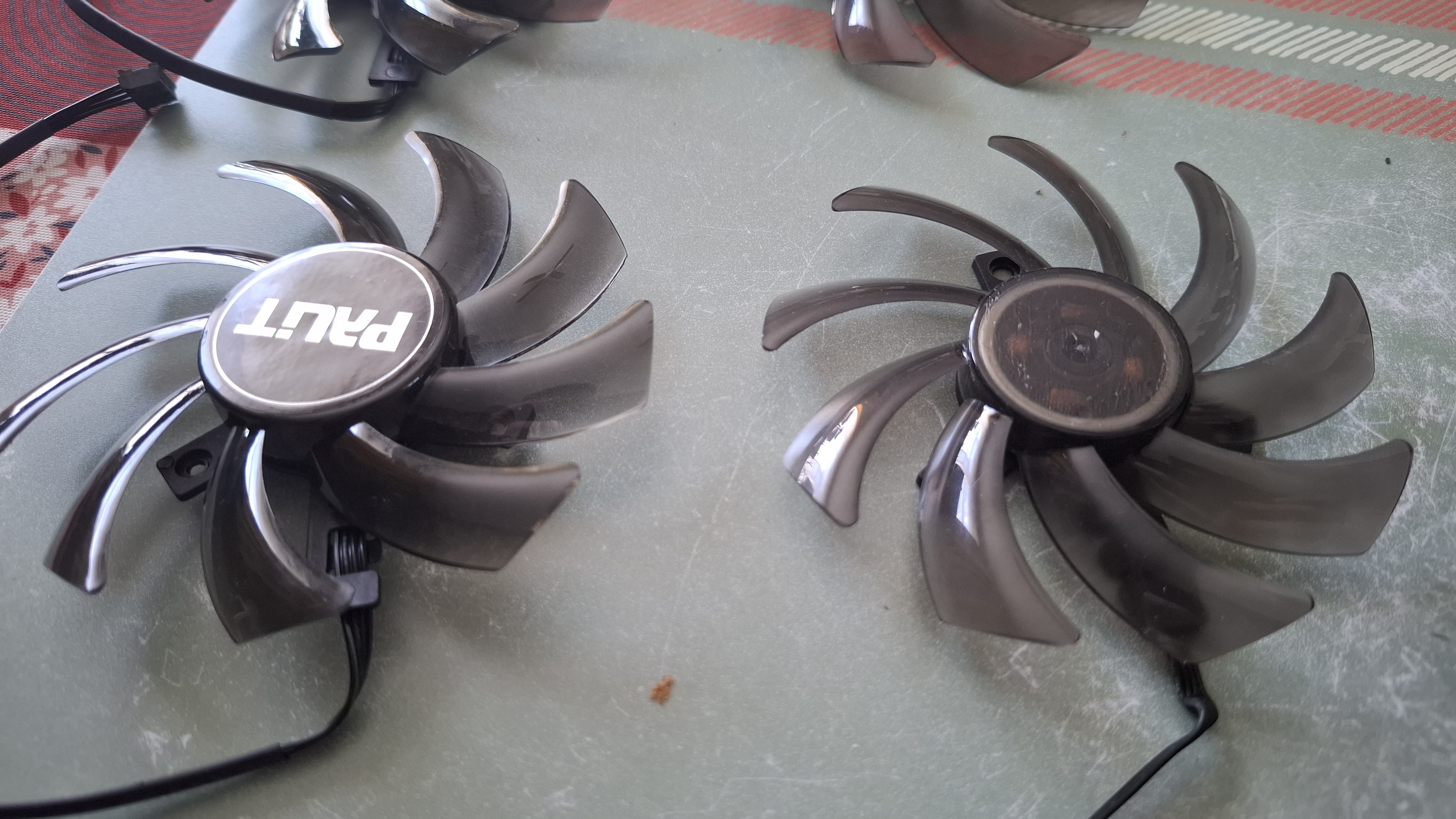

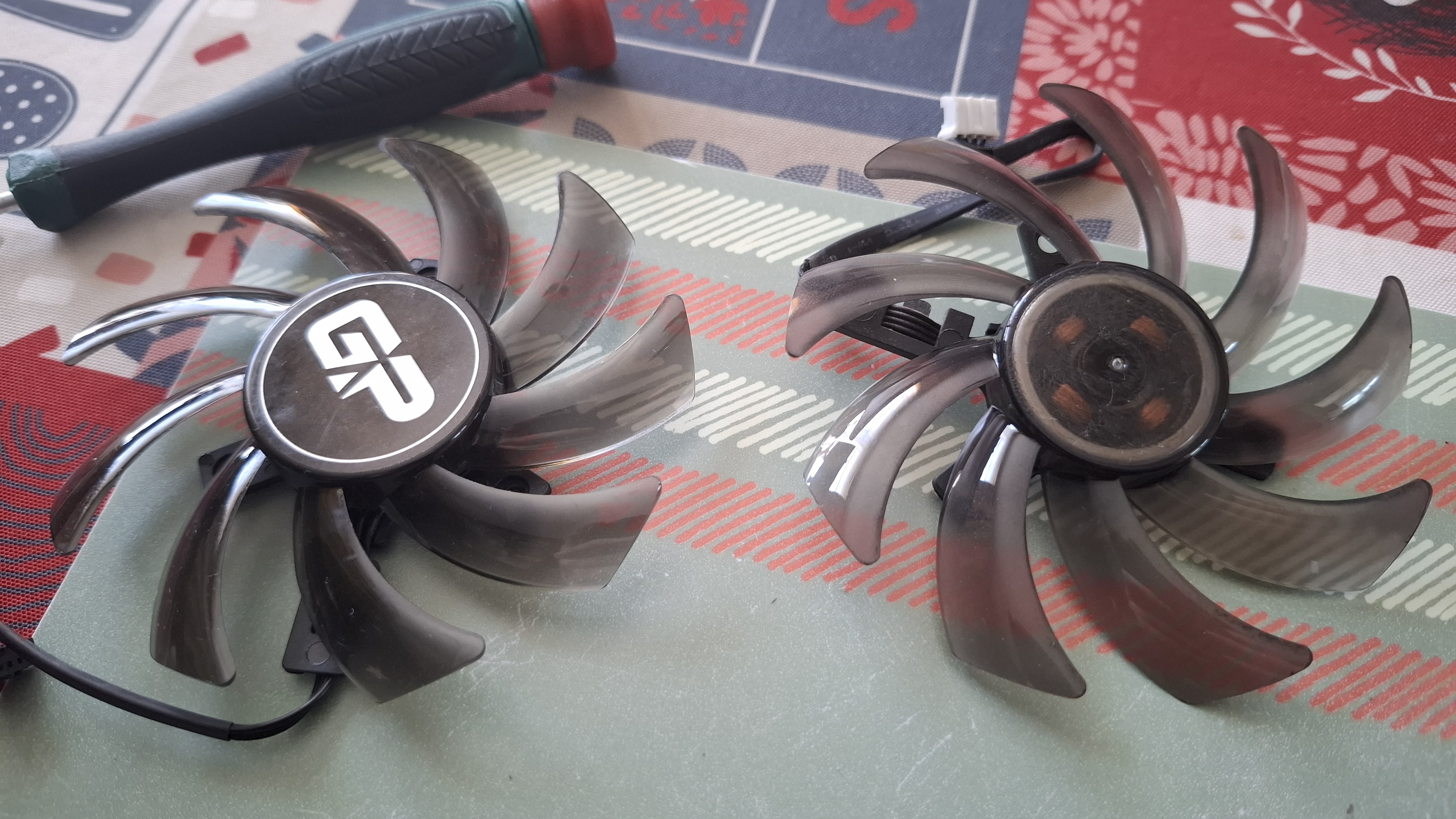

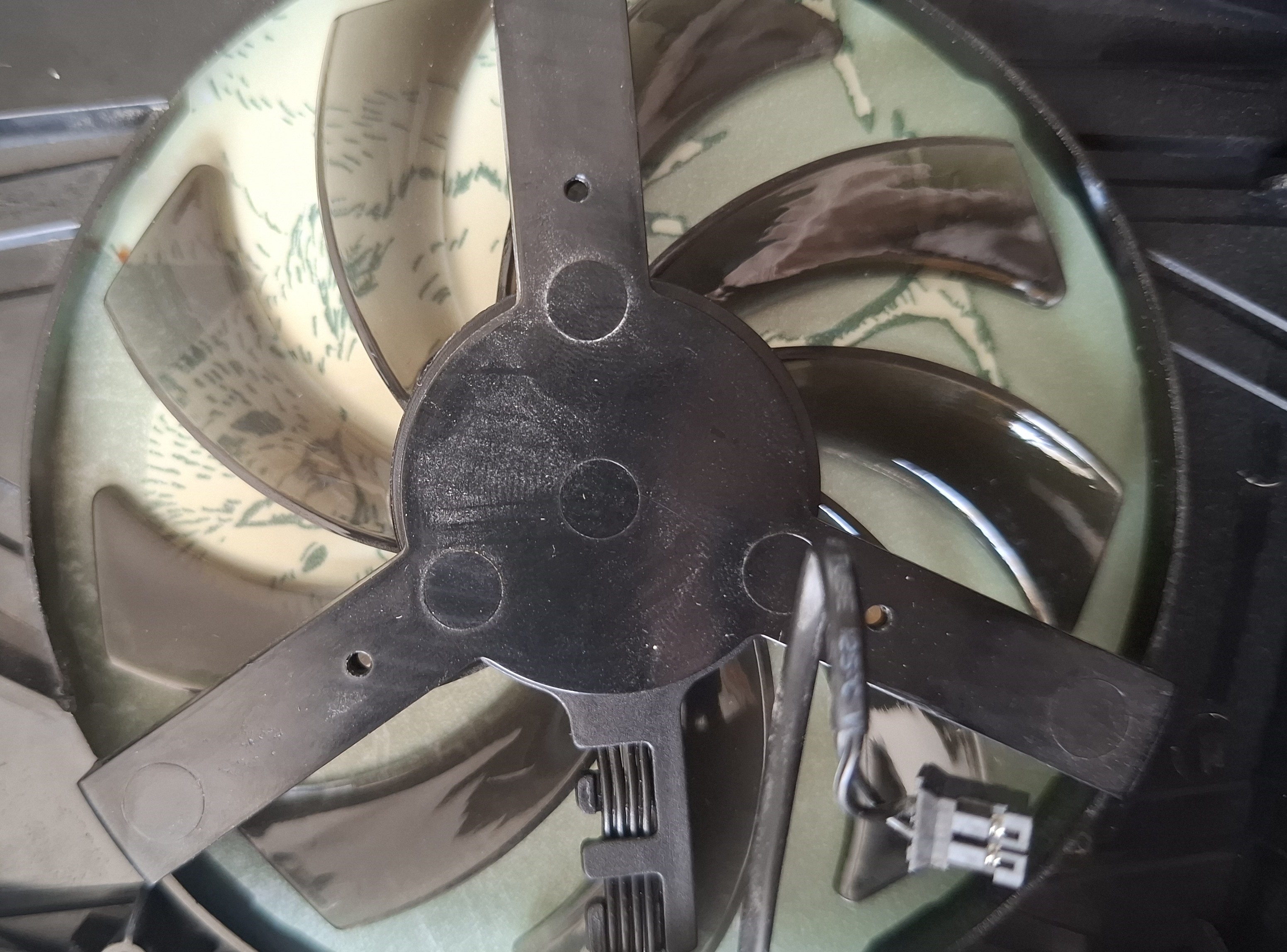

On le voit pas super bien sur la photo, mais le cercle des ventilateurs qui contient le petit moteur, est 1mm plus grand que ceux d'origine.
Donc il ne rentre pas vraiment dans l'encadrement, ce qui les sur-élève de 1mm. Sur le coup, je me suis dit : pas grave, mais par la suite, ça va me poser problème quand elle va revenir dans la config

Ce que j'ai fait, c'est visser. Et visser fort. Et maintenant on souhaite que les vis tiennent.

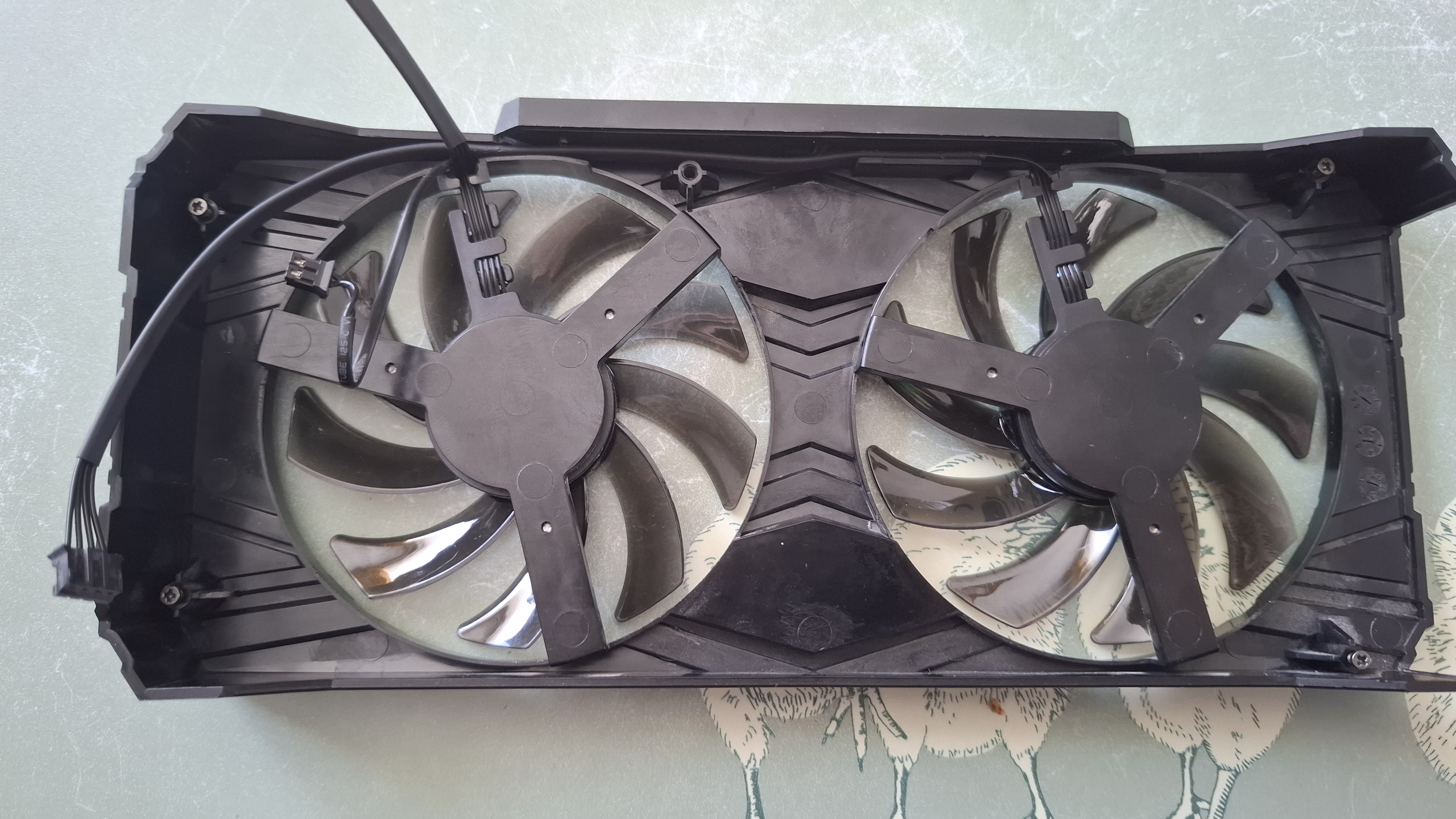

On repasse les nouveaux câbles correctement.

Mais ça marche. J'ai "forcé" sur les ventilos, tourné manuellement et ils ont l'air bien fixés. Plus qu'à remonter !

Comme vous le voyez, les vis sont déjà placées. C'est juste moi qui les ai mis là, car ayant stocké la carte graphique en attente des ventilos, j'ai remis les vis pour pas pas les perdre.
Donc on fait passer les câbles entre le cuivre et les lamelles de métal. Les câbles étant neufs, ils n'ont pas de courbures, et donc touchent le cuivre. Essayez de faire en sorte que ça ne touche pas en les pliant. Même si sur les câbles c'est écrit qu'il supporte jusqu'a 125°C, je peux vous dire d'experience ( mon doigt surtout ) que le cuivre est chaud quand la carte travaille.

Et on peut plier les câbles pour qu'ils rentrent dans le petit creux, comme avant.

Comme ça

Et juste avant de passer à l'étape la plus.... chiante ; désolé, mais il n'y a pas d'autres mots ; mais d'abord, on fait l'étape la plus satisfaisante, la pose de la pâte thermique. Comparé à un processeur, j'en mets plus.

J'ai pas pris en photo, mais j'en ai rajouté encore pour faire une grosse croix, avec des points autour.

Je n'ai pas étalé la pâte thermique. peut-etre que j'aurais dû, je l'ai pas fais sur le processeur, alors pas de jaloux.

Et maintenant, on relie les deux parties. Sur le papier c'est pas compliqué. C'est juste au niveau de brancher les 3 câbles que c'est une galère.

Mais après un peu de patience, ça se branche !

Ensuite, on rapproche les deux parties lentement, que les condensateurs rentrent dans leurs trous, qu'on soit bien aligné, puis on visse.
Je ne sais pas si il y a un sens pour vien faire, j'ai commencé par une diagonale au milieu, puis l'autre diagonale au niveau du GPU, visser à moitié, puis j'ai mis les vis en spirale, en commençant par le plus à gauche, puis en montant.

Et voilà. Plus qu'à voir si elle fonctionne encore en la remettant dans le serveur, et en allumant une VM windows qui a passtrough la CG.

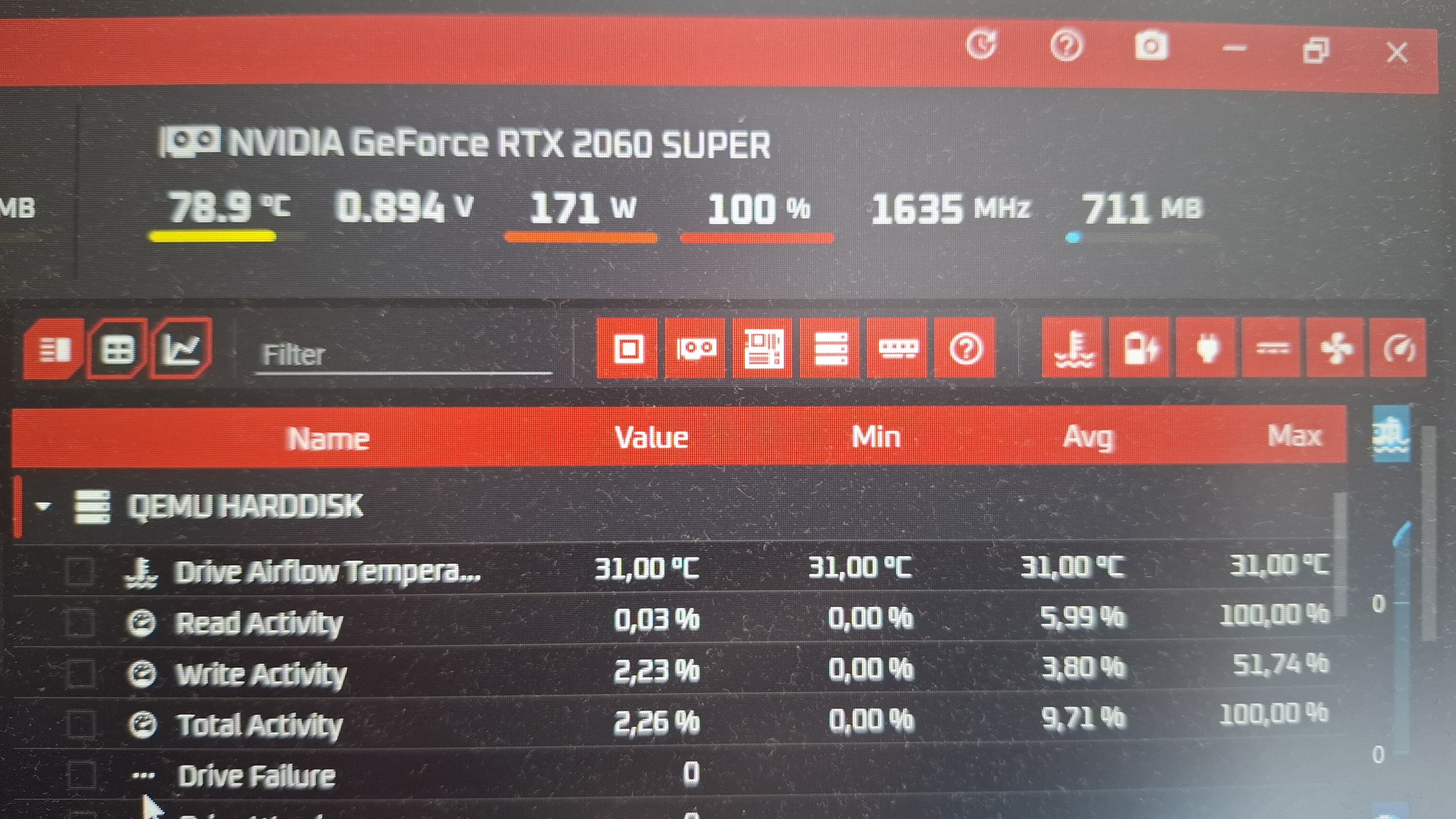

Elle arrive à 79°C. C'est à la fois beaucoup pour ce type de carte, mais pas étonnant au vue de l'emplacement dans le boitier. J'ai du resserrer les vis des ventilos, pour que ça soit davantage dans la carte graphique, car un des deux ventilo frottait sur la carte wifi.
J'ai aussi desserrer et abaisser un peu la carte wifi, et essayer de mettre le plus haut possible la carte graphique. pour avoir de la marge entre les deux.

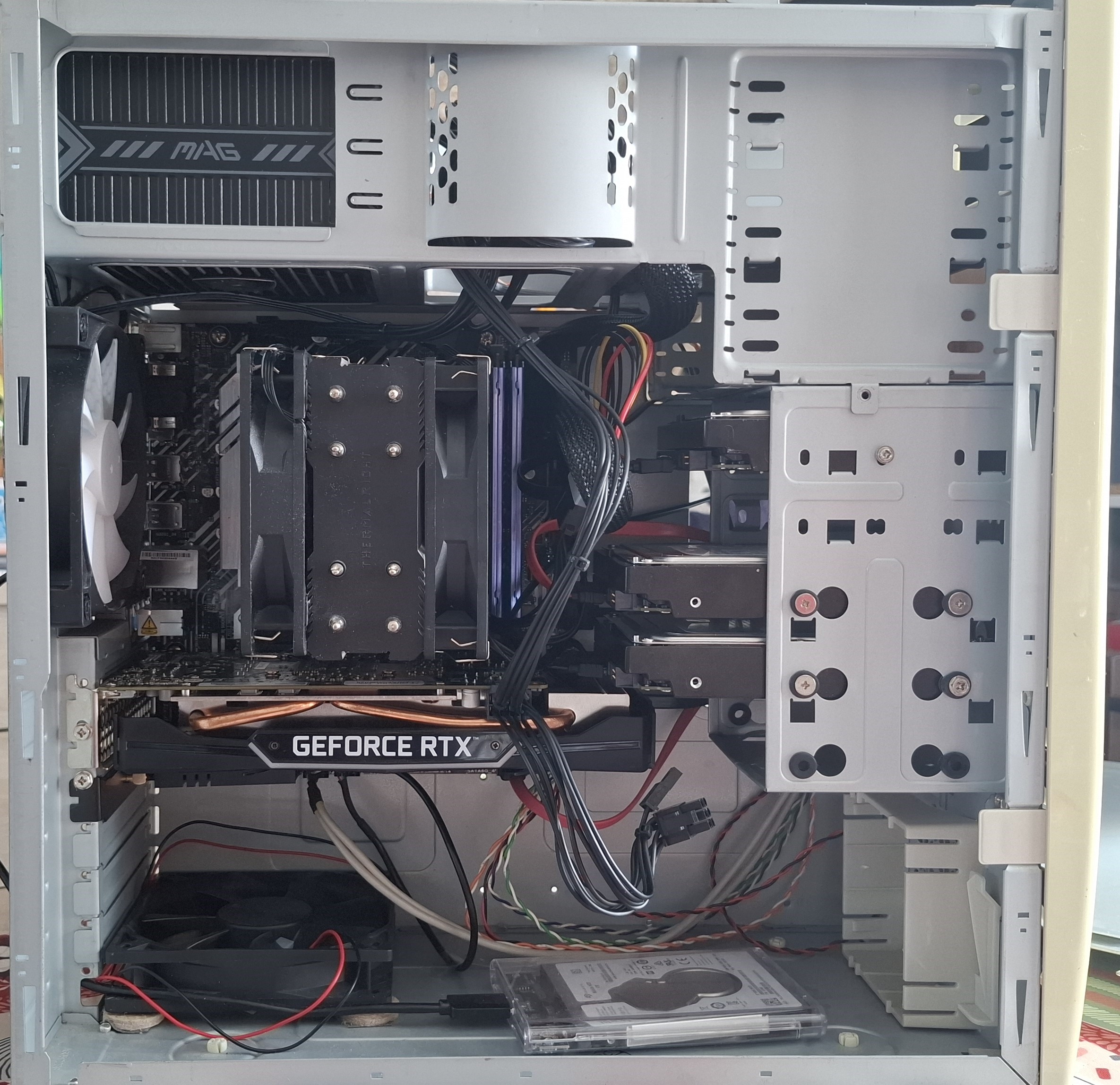

Le pc étant sorti, j'en ai profité pour refaire un peu le cable management, ça reste pas fifou mais c'est mieux qu'avant. Je vous quitte sur une photo de la config, avec la nouvelle CG :
